Какие Существуют Конфигурации Прокладок С Оболочкой Из Птфэ? Разработайте Идеальное Уплотнение Для Вашего Применения

По своей сути, конфигурация прокладки с оболочкой из ПТФЭ определяется тремя основными элементами: стилем самой оболочки из ПТФЭ (фрезерованная или разрезная), типом материала вставки, которую она заключает, и ее физическими размерами. Эти компоненты работают вместе, сочетая превосходную химическую стойкость ПТФЭ с механическими свойствами материала вставки для создания высокоспециализированного уплотнения.

Основной вывод заключается в том, что вы не просто выбираете прокладку, а проектируете композитное уплотнение. Выбранная вами конфигурация должна уравновешивать химическую инертность оболочки из ПТФЭ с механической прочностью, упругостью и термостойкостью материала вставки, чтобы идеально соответствовать требованиям вашего применения.

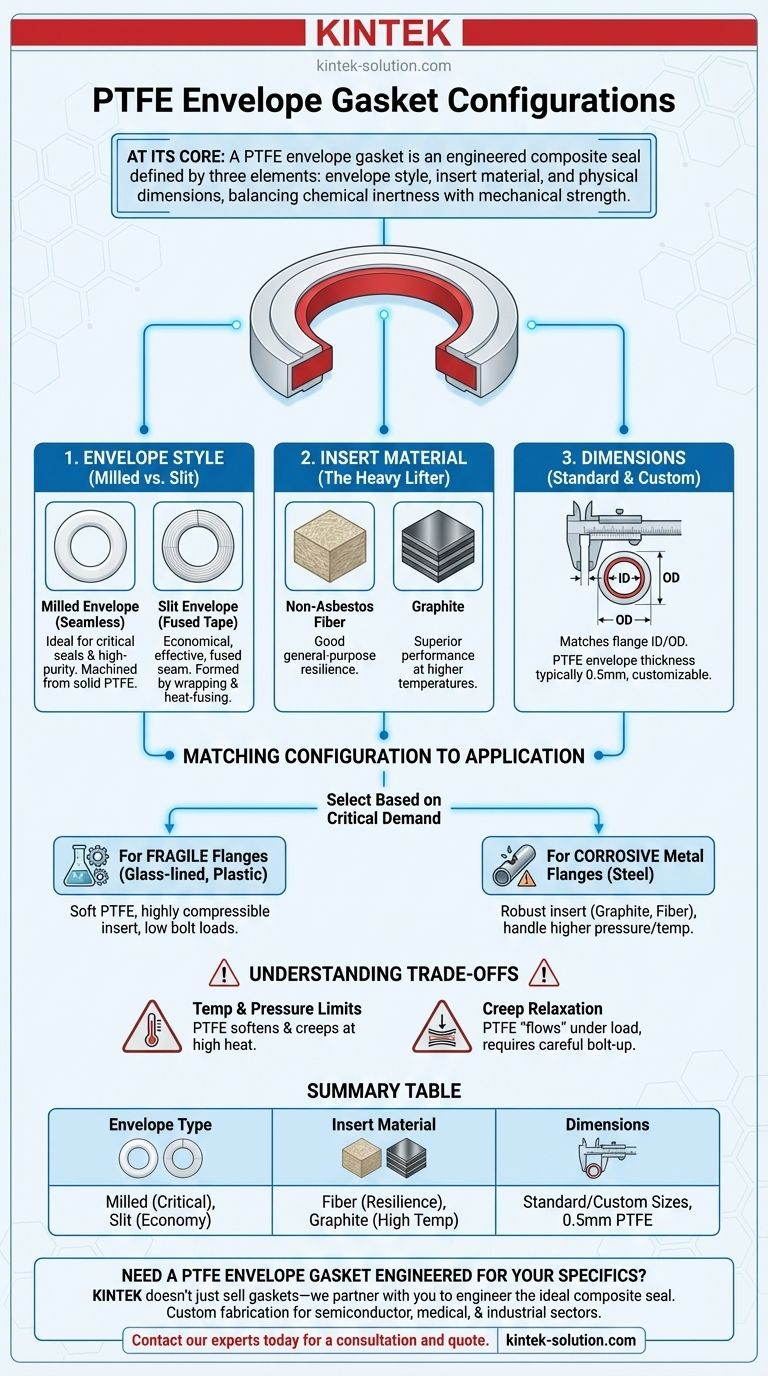

Анатомия прокладки с оболочкой из ПТФЭ

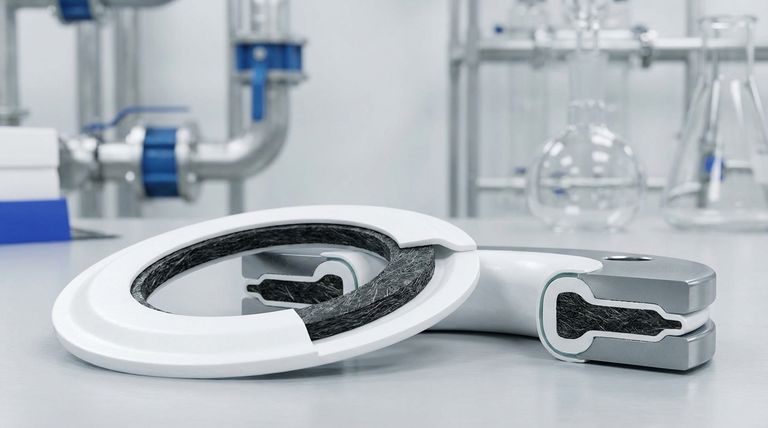

Прокладка с оболочкой из ПТФЭ представляет собой композитную конструкцию. Она состоит из более мягкой, химически стойкой внешней «оболочки» из ПТФЭ, которая заключает в себе более прочный внутренний материал «вставки». Эта конструкция разумно использует лучшие свойства обоих материалов.

Тип оболочки: фрезерованная против разрезной

Метод изготовления оболочки является основным выбором конфигурации.

Фрезерованная оболочка обрабатывается из единого сплошного цилиндра ПТФЭ. Это создает бесшовную поверхность прокладки, что идеально подходит для обеспечения наиболее надежного уплотнения, особенно в критически важных или высокочистых применениях.

Разрезная оболочка формируется путем обертывания и термического спекания ленты ПТФЭ. Хотя этот метод очень эффективен и более экономичен, он оставляет небольшой спеченный шов по внешнему диаметру прокладки.

Критическая роль материала вставки

Вставка обеспечивает механическую прочность, упругость и устойчивость к температуре и давлению прокладки. В то время как оболочка из ПТФЭ обеспечивает химическое уплотнение, вставка выполняет основную работу.

Общие материалы вставок, упоминаемые для конкретных применений, включают безасбестовое волокно и графит, но многие другие могут использоваться в зависимости от потребностей эксплуатации. Волокнистая вставка обеспечивает хорошую упругость общего назначения, в то время как графитовая вставка обеспечивает превосходную производительность при более высоких температурах.

Размерные характеристики

Прокладки с оболочкой из ПТФЭ могут быть изготовлены практически любого размера, требуемого для вашего фланца.

Они доступны в стандартных и нестандартных размерах с указанием внутреннего и наружного диаметров. Типичное производство часто начинается от 12 мм в диаметре и может быть изготовлено на заказ в большую сторону. Толщина самой оболочки из ПТФЭ обычно составляет 0,5 мм, но это также может быть скорректировано в соответствии с требованиями применения.

Сопоставление конфигурации с применением

Основная цель конфигурирования прокладки с оболочкой из ПТФЭ — сопоставить ее с конкретными требованиями фланца и технологической среды.

Для хрупких или неметаллических фланцев

Применения, связанные с эмалированными, стеклоэмалированными или пластиковыми фланцами, больше всего выигрывают от этого типа прокладок.

Мягкая, податливая оболочка из ПТФЭ защищает хрупкие поверхности фланцев от повреждений во время затяжки болтов. Выбирается упругий, сжимаемый материал вставки для достижения герметичности при более низких нагрузках на болты, которые могут выдержать такие типы фланцев.

Для стандартных металлических фланцев в условиях агрессивной среды

При герметизации стандартных стальных или стальных с резиновым покрытием фланцев от агрессивных химикатов ключевой особенностью является оболочка из ПТФЭ.

Здесь акцент в конфигурации смещается на вставку. Может быть выбрана более прочная вставка, такая как графит или высокопрочный волокнистый композит, для работы с более высокими давлениями и температурами, в то время как оболочка из ПТФЭ обеспечивает универсальную химическую стойкость, необходимую для защиты вставки и фланца.

Понимание компромиссов

Несмотря на высокую эффективность, прокладки с оболочкой из ПТФЭ имеют определенные ограничения, обусловленные их композитной природой. Понимание этих ограничений является ключом к успешному внедрению.

Пределы температуры и давления

Основным ограничивающим фактором является сама оболочка из ПТФЭ. Хотя вставка может быть рассчитана на высокие температуры, ПТФЭ начинает размягчаться и может быть подвержен ползучести (холодному течению) при повышенных температурах, что ограничивает общую способность прокладки удерживать давление.

Проблема релаксации ползучести

ПТФЭ — относительно мягкий материал, который может «течь» или деформироваться под постоянной нагрузкой, явление, известное как ползучесть. Это может привести к потере крутящего момента болтов и уплотняющего напряжения с течением времени. Материал вставки выбирается специально для противодействия этому, но это остается фундаментальной характеристикой, которой необходимо управлять.

Чувствительность к установке

Композитная структура требует тщательной установки. Неравномерный или чрезмерный крутящий момент болтов может повредить тонкую оболочку из ПТФЭ, нарушив химическое уплотнение еще до того, как прокладка начнет использоваться. Критически важна тщательная последовательность затяжки по схеме «звезды».

Выбор правильной конфигурации

Ваш выбор должен основываться на самом критическом требовании вашего применения.

Если ваш основной фокус — универсальная химическая стойкость: Отдайте приоритет самой оболочке из ПТФЭ. Выберите материал вставки (например, прессованное волокно), который соответствует основным механическим требованиям вашей системы.
Если ваш основной фокус — защита хрупких фланцев: Ключевым моментом является мягкая оболочка из ПТФЭ в сочетании с высокосжимаемой вставкой, которая может обеспечить уплотнение при очень низком напряжении болтов.
Если ваш основной фокус — более высокие температуры или давления в агрессивной среде: Выберите механически прочную вставку, такую как графит, для работы с нагрузкой, полагаясь на оболочку из ПТФЭ в качестве химического барьера.

Разбив конфигурацию на ее основные компоненты, вы сможете уверенно указать прокладку, которая обеспечивает как химическую совместимость, так и механическую целостность, требуемую вашим применением.

Сводная таблица:

Элемент конфигурации	Основные варианты	Основное соображение
Тип оболочки	Фрезерованная, Разрезная	Фрезерованная для критических уплотнений; Разрезная для экономии
Материал вставки	Волокно, Графит, Другие	Волокно для упругости; Графит для высоких температур
Размеры	Стандартные и нестандартные размеры	Соответствует внутреннему/внешнему диаметру фланца; Толщина оболочки обычно 0,5 мм
