По сути, промышленное уплотнение из ПТФЭ реализуется с помощью нескольких ключевых конструкций. Наиболее распространенные типы — это статические уплотнения, такие как уплотнительные кольца (O-rings) и прокладки для неподвижных частей, и динамические уплотнения, такие как манжетные уплотнения и уплотнения V-типа для движущихся компонентов, например валов. Для более сложных сред используются специальные версии, такие как уплотнения с пружинным натяжением или композитные уплотнения, применяемые для работы при экстремальных давлениях, температурах или химическом воздействии.
Ключевое понимание заключается не просто в знании названий различных уплотнений, а в осознании того, что выбор диктуется конкретной эксплуатационной задачей. Вы должны сопоставить конструкцию уплотнения — его форму, состав и механизм натяжения — с уникальным сочетанием движения, давления, температуры и рабочей среды в конкретном применении.
Основа: Почему ПТФЭ является предпочтительным материалом
Прежде чем рассматривать конкретные типы уплотнений, важно понять, почему политетрафторэтилен (ПТФЭ) так широко распространен в сложных промышленных условиях. Его уникальное сочетание свойств делает его превосходным выбором там, где другие материалы выходят из строя.
Непревзойденная химическая инертность
ПТФЭ практически инертен практически ко всем промышленным химикатам, растворителям и коррозионным агентам. Это позволяет использовать его в системах, работающих с чем угодно, от агрессивных кислот до высокочистых фармацевтических препаратов, без деградации материала.
Исключительно низкое трение
ПТФЭ обладает одним из самых низких коэффициентов трения среди всех твердых материалов, его часто сравнивают с мокрым льдом по мокрому льду. Это свойство жизненно важно для динамических уплотнений во вращающемся или возвратно-поступательном оборудовании, поскольку оно снижает износ, тепловыделение и энергопотребление.
Широкий температурный диапазон
Уплотнения из ПТФЭ могут надежно работать в исключительно широком диапазоне температур. Они используются в криогенных установках при очень низких температурах и выдерживают высокие температуры, значительно превышающие предел большинства эластомерных (резиновых) уплотнений.
Основные категории уплотнений из ПТФЭ
Хотя существует бесчисленное множество индивидуальных вариаций, большинство промышленных уплотнений из ПТФЭ можно сгруппировать в логические категории на основе их функции и типа движения, которое они обеспечивают.
Статические уплотнения: Для неподвижных компонентов
Эти уплотнения предназначены для применений, где отсутствует движение между уплотняемыми поверхностями.
- Уплотнительные кольца из ПТФЭ (O-Rings): Используются в трубопроводных системах и оборудовании для перекачки жидкостей или газов. Они обеспечивают надежное уплотнение в статических пазах или канавках, особенно там, где химическая стойкость имеет первостепенное значение.
- Прокладки из ПТФЭ (Gaskets): Поставляются в виде плоских листов или в виде сложных спирально-навитых конструкций. Прокладки используются для создания уплотнения между двумя неподвижными фланцами, например, в трубах и резервуарах химической переработки.
- Стопорные кольца из ПТФЭ (Backup Rings): Сами по себе они не являются уплотнениями, но представляют собой критически важные компоненты. Из-за склонности ПТФЭ к деформации под давлением, стопорное кольцо устанавливается вместе с уплотнительным кольцом, чтобы предотвратить его выдавливание в зазор при высоких давлениях.
Динамические уплотнения: Для движущихся частей
Эти уплотнения спроектированы так, чтобы сохранять целостность, обеспечивая при этом постоянное движение между компонентами машины.
- Манжетные уплотнения (Уплотнения вращающихся валов): Наиболее распространенный выбор для уплотнения вращающихся валов в насосах, двигателях и редукторах. Гибкая «манжета» поддерживает легкий контакт с валом, предотвращая утечки и одновременно минимизируя трение и износ.
- Уплотнения V-типа (V-Packing): Состоят из набора вложенных друг в друга колец V-образной формы. Они используются как для вращательного, так и для возвратно-поступательного (вперед-назад) движения в условиях высокого давления, например, в гидравлических цилиндрах и насосах. По мере увеличения давления «V»-образные элементы расширяются, увеличивая усилие уплотнения.
- Уплотнения возвратно-поступательного движения (Уплотнения штока и поршня): Специально разработаны для линейного движения. Эти уплотнения предотвращают обход рабочей среды поршня или утечку вдоль штока в гидравлических и пневматических цилиндрах.
Специализированные уплотнения для экстремальных условий
Когда стандартных конструкций недостаточно, используются передовые уплотнения из ПТФЭ для решения задач в экстремальных условиях эксплуатации.
Уплотнения с пружинным натяжением
Эти уплотнения имеют оболочку из ПТФЭ с металлическим пружинным элементом внутри. Пружина создает постоянную, равномерную силу на уплотняемых поверхностях, обеспечивая герметичность даже при очень низком давлении, при криогенных температурах, когда материал затвердевает, или на слегка неровных поверхностях.
Композитные уплотнения
Чтобы получить преимущества нескольких материалов, композитные уплотнения сочетают ПТФЭ с компонентами из металла или резины. Это позволяет создавать конструкции, которые обладают химической стойкостью ПТФЭ, но при этом имеют структурную жесткость металла или улучшенную эластичность резинового натяжителя.
Конструкции, специфичные для применения
Многие отрасли требуют высокоспециализированных уплотнений. Примеры включают санитарные уплотнения, изготовленные из ПТФЭ, соответствующего требованиям FDA, для пищевой и фармацевтической промышленности, криогенные клапанные уплотнения для работы со сжиженными газами и уплотнения для ВЭЖХ для оборудования высокоэффективной жидкостной хроматографии.
Понимание компромиссов
Несмотря на невероятную универсальность, ПТФЭ не лишен недостатков. Признание этих недостатков является ключом к правильному проектированию и выбору уплотнений.
Проблема «ползучести»
ПТФЭ имеет тенденцию к «ползучести», или холодному течению, что означает, что со временем он может медленно деформироваться под постоянной нагрузкой. Именно поэтому стопорные кольца незаменимы в статических приложениях с высоким давлением, и почему часто используются наполнители для улучшения сопротивления деформации.
Более низкая эластичность
По сравнению с резиновыми эластомерами, ПТФЭ является относительно жестким материалом. У него нет такой же «пружинящей» памяти, поэтому в определенных динамических приложениях необходимы пружинные натяжители для поддержания постоянного контакта уплотнения.
Важность наполнителей
Для улучшения своих механических свойств первичный ПТФЭ часто смешивают с наполнителями, такими как углерод, стекловолокно или бронза. Эти наполнители значительно улучшают износостойкость, уменьшают ползучесть и увеличивают теплопроводность, делая уплотнение более прочным для требовательного динамического использования.
Как сделать правильный выбор для вашего применения
Ваш окончательный выбор должен руководствоваться основными требованиями вашей системы.
- Если ваш основной фокус — статическое уплотнение против агрессивных химикатов: Стандартным решением будет уплотнительное кольцо или прокладка из ПТФЭ.
- Если ваш основной фокус — уплотнение вращающегося вала: Начните с манжетного уплотнения из ПТФЭ, разработанного с учетом конкретной скорости и давления.
- Если ваш основной фокус — работа с высоким давлением или предотвращение выдавливания: Используйте уплотнения V-типа из ПТФЭ или добавьте стопорные кольца к вашей установке уплотнительных колец.
- Если ваш основной фокус — уплотнение при экстремальных температурах или на неровных поверхностях: Уплотнение из ПТФЭ с пружинным натяжением является наиболее надежным выбором.
Понимая основную конструкцию каждого типа уплотнения, вы можете уверенно выбрать компонент, который обеспечит целостность и долговечность вашей системы.
Сводная таблица:
| Тип уплотнения | Основная функция | Ключевые области применения |
|---|---|---|
| Статические уплотнения (O-rings, Прокладки) | Уплотнение неподвижных компонентов | Трубопроводные системы, химические резервуары |
| Динамические уплотнения (Манжетные, V-типа) | Уплотнение движущихся частей (валов, поршней) | Насосы, двигатели, гидравлические цилиндры |
| Уплотнения с пружинным натяжением | Поддержание уплотнения при низком давлении/неровных поверхностях | Криогенные системы, системы с экстремальными температурами |
| Композитные уплотнения | Сочетание ПТФЭ с другими материалами для улучшения свойств | Оборудование для работы под высоким давлением, специализированное промышленное оборудование |
Сталкиваетесь с химической коррозией, высокими температурами или простоем оборудования? KINTEK специализируется на производстве прецизионных компонентов из ПТФЭ — включая уплотнения, футеровку и лабораторную посуду на заказ — для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Мы предлагаем изготовление на заказ от прототипов до крупносерийных заказов, гарантируя, что ваши уплотнения будут соответствовать точным эксплуатационным требованиям.
Свяжитесь с нами сегодня, чтобы обсудить ваши конкретные проблемы с уплотнениями, и позвольте нашим экспертам предложить решение, которое повысит производительность и долговечность вашей системы.

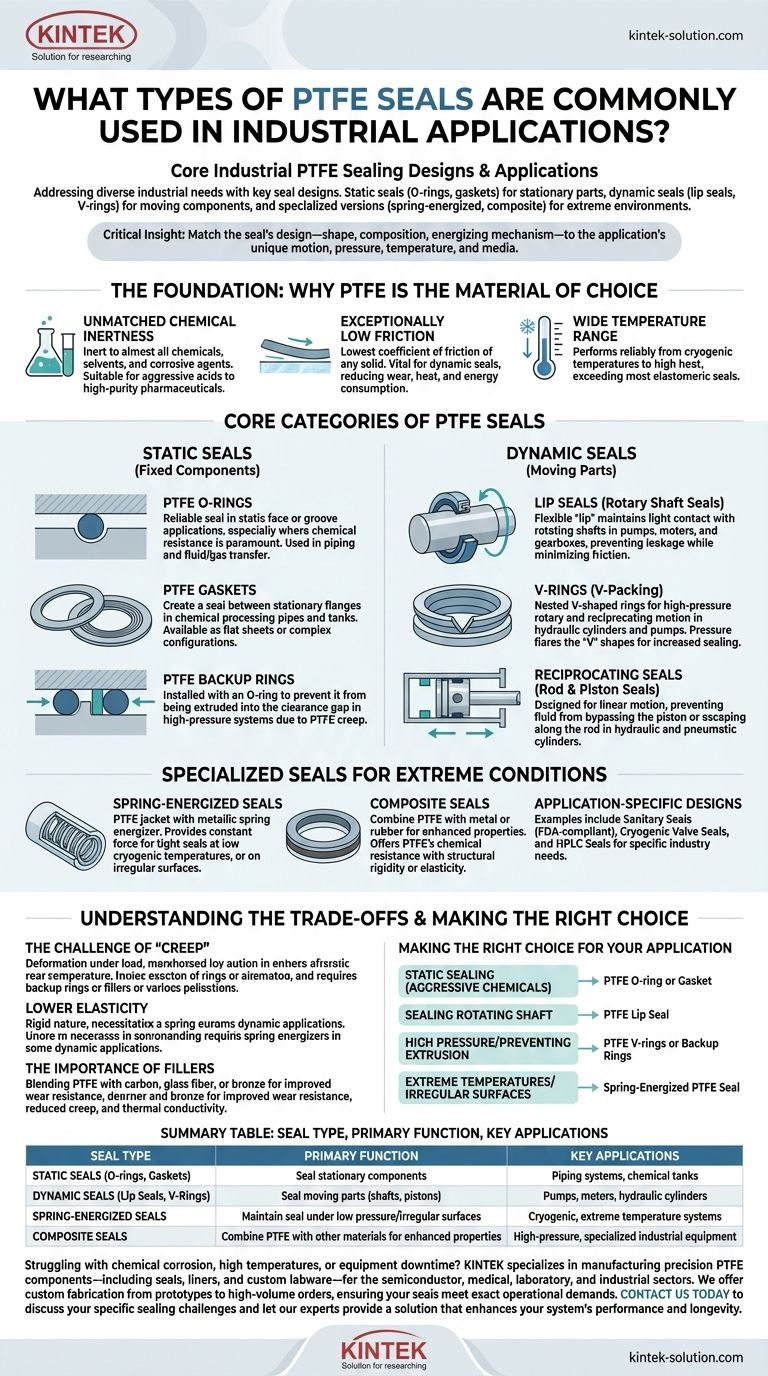

Визуальное руководство
