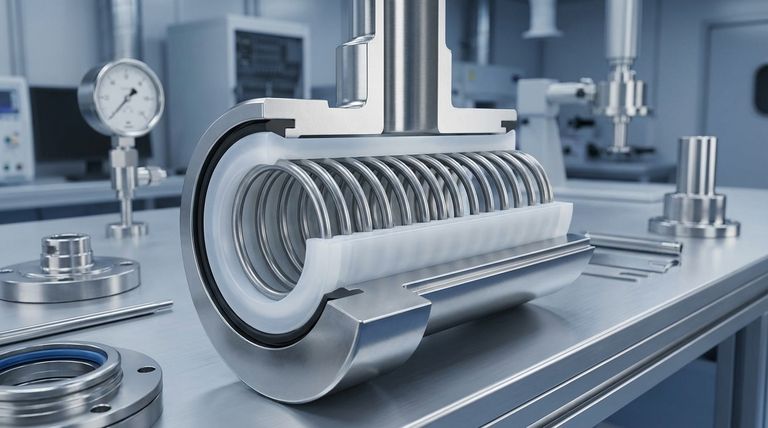

Короткий ответ заключается в том, что уплотнения из ПТФЭ с пружинным натяжением обеспечивают постоянную силу за счет разделения функции уплотнения и функции натяжения. В отличие от традиционного резинового уплотнения, которое должно быть одновременно и барьером, и пружиной, эта конструкция использует прочную металлическую пружину для создания постоянной, предсказуемой механической нагрузки на отдельную высокоэффективную оболочку уплотнения из ПТФЭ.
Основной принцип прост, но эффективен: металлическая пружина обеспечивает непоколебимую механическую силу, в то время как оболочка из политетрафторэтилена (ПТФЭ) обеспечивает интерфейс уплотнения с низким коэффициентом трения и химической стойкостью. Такое разделение труда преодолевает ограничения традиционных эластомерных уплотнений.
Основной принцип: разделение уплотнения и генерации силы
Чтобы по-настоящему понять их надежность, необходимо рассматривать уплотнения с пружинным натяжением как систему из двух компонентов, каждый из которых идеально подходит для своей конкретной задачи. Это фундаментальное отличие от конструкции стандартного уплотнительного кольца (O-ring).
Роль оболочки из ПТФЭ
Внешняя оболочка изготовлена из ПТФЭ или аналогичного высокоэффективного полимера. Ее основная задача — создать физический барьер против герметизируемой среды. Этот материал выбирается из-за его исключительной химической стойкости, широкого температурного диапазона и чрезвычайно низкого коэффициента трения.
Функция металлической пружины
Внутри оболочки из ПТФЭ находится металлическая пружина. Это «двигатель» уплотнения. Ее единственная цель — оказывать постоянное, активное усилие, прижимая кромки оболочки из ПТФЭ наружу и/или внутрь к уплотняющим поверхностям. Эта пружина придает уплотнению «энергию» и упругость с течением времени.
Почему это отличается от эластомерных уплотнений
Традиционное уплотнительное кольцо из резины или полиуретана изготовлено из упругого материала, который сжимается при установке. Его уплотняющая сила исходит из собственной эластичности материала, который стремится вернуться к своей первоначальной форме. Со временем под воздействием тепла и давления этот материал может потерять свою упругость — явление, известное как остаточная деформация сжатия — что приводит к потере уплотняющей силы и, в конечном итоге, к отказу.
Уплотнения с пружинным натяжением избегают этой проблемы, поскольку металлическая пружина гораздо более устойчива к усталости и перепадам температур, чем любой эластомер.
Три силы, обеспечивающие постоянное уплотнение
Общая уплотняющая сила исходит не только от пружины. Это комбинация трех различных сил, которые работают вместе, чтобы гарантировать, что контактное напряжение на уплотняющей поверхности всегда превышает давление герметизируемой среды.
Начальная сила от установки
Когда уплотнение устанавливается в гнездо, оболочка из ПТФЭ слегка сжимается. Это начальное «сжатие» или предварительная нагрузка создает первый уровень уплотняющей силы, обеспечивая плотное прилегание даже при нулевом давлении.
Постоянная сила от пружинного натяжителя
Это доминирующая сила, которая гарантирует долгосрочную производительность. Металлическая пружина постоянно стремится расшириться, создавая постоянную нагрузку на кромки уплотнения. Эта сила остается стабильной при циклах давления, колебаниях температуры и длительных периодах эксплуатации.
Уплотнение с помощью системного давления
U-образная форма оболочки из ПТФЭ является критически важной конструктивной особенностью. По мере увеличения системного давления среда проникает в полость «U» и воздействует на внутренние поверхности кромок уплотнения. Это давление активно прижимает кромки сильнее к уплотняющим поверхностям, эффективно используя собственную энергию системы для увеличения уплотняющей силы.
Понимание компромиссов
Хотя уплотнения с пружинным натяжением очень эффективны, они не являются универсальным решением. Их конструкция влечет за собой определенный набор соображений.
Более высокая первоначальная стоимость
Многокомпонентная конструкция и передовые материалы делают эти уплотнения дороже на начальном этапе, чем простое эластомерное уплотнительное кольцо. Их ценность реализуется в тех применениях, где надежность и долгий срок службы оправдывают первоначальные инвестиции.
Чувствительность к качеству поверхности
ПТФЭ — более твердый материал, чем большинство эластомеров. Он менее терпим к дефектам на уплотняющих поверхностях. Гладкая, хорошо подготовленная поверхность оборудования имеет решающее значение для предотвращения путей утечки и обеспечения оптимальной производительности уплотнения.
Осторожность при установке
Относительная жесткость оболочки из ПТФЭ означает, что при установке требуется больше осторожности, чтобы избежать царапин или задиров на кромках уплотнения, что может нарушить их целостность.
Выбор правильного решения для вашей цели
Выбор правильного уплотнения полностью зависит от требований применения.
- Если ваш основной приоритет — долговечность и надежность в критически важной системе: Выбирайте уплотнение с пружинным натяжением за его устойчивость к остаточной деформации сжатия и постоянную уплотняющую силу в течение десятков тысяч часов.
- Если ваш основной приоритет — производительность при экстремальных температурах или агрессивных химикатах: Комбинация металлической пружины и химически инертной оболочки из ПТФЭ — одно из немногих решений, которое может надежно работать в таких условиях.
- Если ваш основной приоритет — недорогое уплотнение для стандартного, статического применения: Традиционное эластомерное уплотнительное кольцо часто является более практичным и экономически эффективным выбором.
За счет механической генерации силы с помощью пружины эта технология уплотнений обеспечивает надежное и предсказуемое решение для самых сложных инженерных задач.
Сводная таблица:
| Компонент | Функция | Ключевая характеристика |
|---|---|---|
| Оболочка из ПТФЭ | Создает физический барьер | Химически инертна, низкое трение, широкий диапазон температур |
| Металлическая пружина | Обеспечивает постоянную силу натяжения | Устойчива к усталости и остаточной деформации сжатия |
| Комбинированная система | Гарантирует, что контактное напряжение превышает давление в системе | Надежная работа при циклах давления и температурах |
Нужно надежное уплотнительное решение для вашего критически важного применения?
KINTEK специализируется на производстве высокоэффективных компонентов из ПТФЭ, включая индивидуальные уплотнения с пружинным натяжением, для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Наше прецизионное производство обеспечивает постоянную силу и долгосрочную надежность даже при экстремальных температурах и в агрессивных химических средах.
Мы предлагаем изготовление на заказ от прототипов до крупносерийных заказов. Позвольте нам предоставить надежное уплотнительное решение, которое требует ваш проект.
Свяжитесь с нами сегодня, чтобы обсудить ваши конкретные требования!

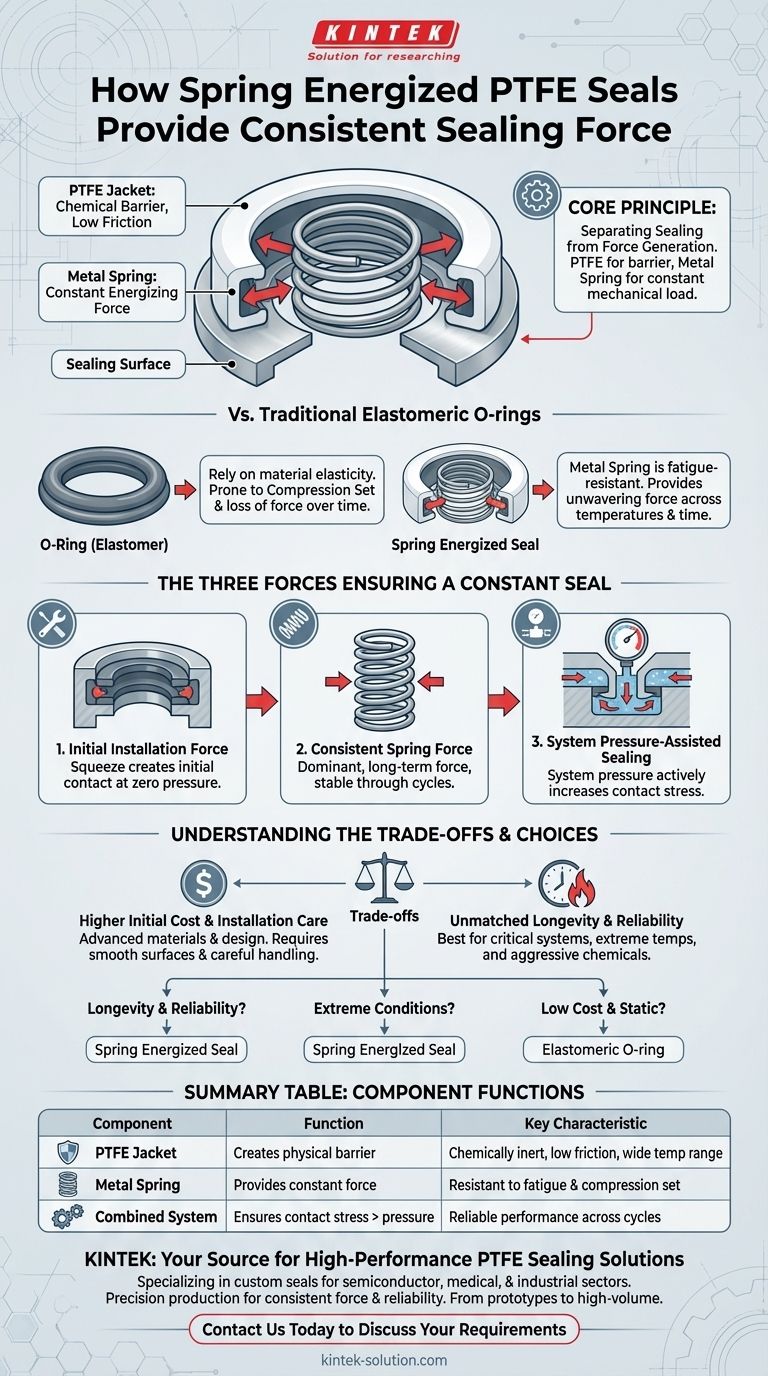

Визуальное руководство
