По своей сути, сильфоны из ПТФЭ — это гибкие, гофрированные соединители, изготовленные из высокоэффективного фторполимера под названием политетрафторэтилен (ПТФЭ), более известного под торговой маркой Тефлон. Они специально разработаны для создания герметичного соединения между двумя точками в системе, одновременно компенсируя перемещение, вибрацию и несоосность, особенно в средах, где другие материалы быстро выходят из строя.
Решение об использовании сильфона из ПТФЭ продиктовано не поиском универсального решения, а решением конкретной, сложной проблемы. Их ценность заключается в непревзойденной стойкости к химикатам и температуре, что делает их незаменимыми для критически важных применений, где отказ материала недопустим.
Инженерная проблема, которую решают сильфоны
Сильфон — это, по сути, гибкое уплотнение. Его цель — поглощать или изолировать перемещение и напряжение внутри трубопроводной или воздуховодной системы, предотвращая передачу этого напряжения на более жесткие или чувствительные компоненты.
Компенсация теплового расширения
Трубопроводные системы расширяются и сжимаются при изменении температуры. Сильфон изгибается, чтобы поглотить это изменение длины, предотвращая изгиб труб или повреждение патрубков оборудования.
Изоляция вибрации
Насосы, двигатели и другое оборудование создают вибрацию в системе. Сильфон действует как демпфер, изолируя эту вибрацию и защищая чувствительные приборы или смежные конструкции.
Коррекция несоосности
Идеальное выравнивание труб часто трудно или невозможно обеспечить при монтаже. Гибкий сильфон может компенсировать небольшое параллельное или угловое смещение между двумя точками соединения.
Почему ПТФЭ является лучшим материалом для сильфонов
Хотя сильфоны могут быть изготовлены из металла, резины или композитов, ПТФЭ выбирают, когда условия эксплуатации исключительно требовательны. Его молекулярная структура — цепочка атомов углерода, полностью покрытая атомами фтора — придает ему уникальное сочетание свойств.
Непревзойденная химическая стойкость
ПТФЭ практически инертен и не вступает в реакцию с большинством промышленных химикатов и агрессивных сред. Это делает его выбором по умолчанию для систем, работающих с кислотами, растворителями или другими агрессивными веществами, которые разрушают резину или даже специализированные металлы.
Экстремальная термическая стабильность
Сильфоны из ПТФЭ могут надежно работать в широком диапазоне температур: от криогенных до приблизительно 260°C (500°F). Эта стабильность гарантирует сохранение их целостности и гибкости в условиях экстремального холода или жары.
Преимущество антипригарности
Поверхность ПТФЭ знаменита своей неприлипаемостью. Это свойство предотвращает накопление, спекание или засорение сильфона технологической средой, что обеспечивает постоянный поток и упрощает очистку и техническое обслуживание — критически важный фактор в фармацевтическом производстве и производстве полупроводников.
Понимание компромиссов
Нет идеального материала. Уникальные преимущества ПТФЭ сопровождаются явными ограничениями, которые необходимо понимать перед его выбором для конкретного применения.
Ограничения по давлению
Основной недостаток стандартных сильфонов из ПТФЭ — их относительно низкая механическая прочность. Они не подходят для применений с высоким давлением. Для таких систем подходящим выбором являются металлические или специально армированные сильфоны.
Истирание и износ
Хотя ПТФЭ химически долговечен, это относительно мягкий материал с ограниченной стойкостью к истиранию. Его не рекомендуется использовать для транспортировки абразивных суспензий или материалов с острыми частицами, так как они могут быстро изнашивать гофрированные поверхности.
Ценовые соображения
ПТФЭ — это высокоэффективный полимер премиум-класса. В результате сильфоны из него, как правило, дороже, чем сильфоны из стандартной резины EPDM или других распространенных эластомеров. Более высокая первоначальная стоимость оправдана их длительным сроком службы и надежностью в суровых условиях эксплуатации.
Выбор правильного решения для вашей системы
Выбор правильного материала для сильфона требует четкого понимания рабочих требований вашей системы. Выбор представляет собой прямой компромисс между требованиями к производительности и стоимостью.
- Если ваш главный приоритет — работа с агрессивными химикатами или экстремальными температурами: ПТФЭ почти наверняка является правильным и самым надежным выбором для долгосрочной работы.
- Если ваш главный приоритет — управление высоким системным давлением: Металлический сильфон является отраслевым стандартом и единственным безопасным вариантом для таких условий.
- Если ваш главный приоритет — общая виброизоляция в неагрессивной системе с нормальной температурой: Более экономичный резиновый или эластомерный сильфон, вероятно, обеспечит достаточную производительность при более низкой стоимости.
В конечном счете, выбор сильфона из ПТФЭ — это инженерное решение, направленное на обеспечение химической и термической стойкости превыше всех остальных факторов.
Сводная таблица:
| Характеристика | Сильфоны из ПТФЭ | Типичные металлические сильфоны | Типичные резиновые сильфоны |
|---|---|---|---|
| Химическая стойкость | Отличная (Практически инертен) | Хорошая (Зависит от сплава) | Плохая или удовлетворительная |
| Макс. температура | ~260°C (500°F) | Очень высокая | Умеренная |
| Предел давления | Низкий или умеренный | Очень высокий | Умеренный |
| Стойкость к истиранию | Низкая | Высокая | Умеренная или высокая |
| Основной сценарий использования | Агрессивные химические/температурные среды | Системы с высоким давлением/высокой температурой | Общего назначения/Виброизоляция |
Столкнулись со сложной задачей, связанной с химикатами, температурой или чистотой?
Сильфоны из ПТФЭ от KINTEK разработаны для обеспечения надежного и долговечного уплотнения в самых требовательных средах. Мы специализируемся на производстве высокоточных компонентов из ПТФЭ, включая нестандартные сильфоны, для полупроводниковой, медицинской, лабораторной и промышленной отраслей.
Наш опыт гарантирует, что ваша система получит преимущества от:
- Непревзойденной надежности: Превосходные характеристики материала в коррозионных средах и условиях экстремальных температур.
- Изготовления на заказ: Решения, адаптированные от прототипа до крупносерийного производства, в соответствии с вашими точными спецификациями.
- Сокращения простоев: Антипригарные свойства предотвращают накопление отложений и упрощают техническое обслуживание.
Давайте решим вашу конкретную задачу по герметизации. Свяжитесь с KINTEK сегодня, чтобы обсудить требования вашего применения.

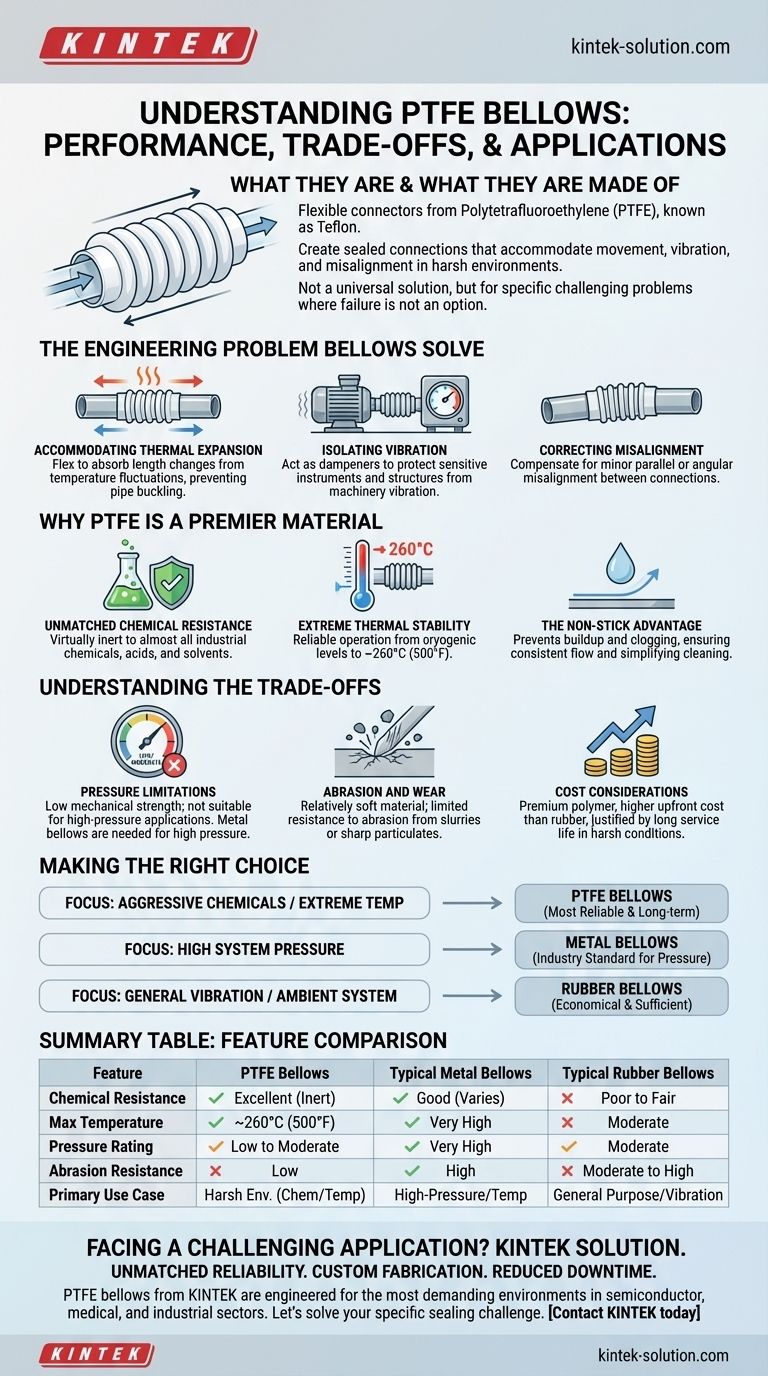

Визуальное руководство
