По сути, пружинное уплотнение из тефлона — это высокоэффективное уплотнительное устройство, разработанное для замены обычных эластомерных уплотнений, таких как резиновые уплотнительные кольца, в тех случаях, когда они выходят из строя. Оно состоит из полимерной оболочки, обычно изготовленной из ПТФЭ (тефлона), и внутренней металлической пружины, которая обеспечивает постоянную нагрузку, гарантируя надежное уплотнение в сложных условиях.
Этот тип уплотнения не является универсальной заменой стандартным уплотнениям; это специализированное решение для решения проблем, разработанное для экстремальных сред, связанных с агрессивными химикатами, широкими диапазонами температур, высоким давлением или требованиями к низкому трению.
Как работает пружинное уплотнение
Эффективность этих уплотнений обусловлена синергией трех основных элементов конструкции: оболочки, пружины и самого системного давления.
Полимерная оболочка U-образной формы
Основной корпус уплотнения представляет собой прецизионно обработанную оболочку U-образной формы, изготовленную из высокоэффективного полимера, чаще всего ПТФЭ (политетрафторэтилена), который часто называют его торговой маркой, Тефлон.
Этот материал обеспечивает основные преимущества уплотнения: чрезвычайно низкое трение и почти универсальную химическую стойкость.
Внутренний пружинный активатор
Внутри U-образной оболочки находится металлическая пружина. Эта пружина создает начальную силу посадки, прижимая кромки оболочки наружу для создания герметичного уплотнения, даже когда давление в системе очень низкое или отсутствует.
Критически важно, что пружина обеспечивает постоянную эластичность. Она постоянно компенсирует износ материала, тепловое расширение или сжатие и предотвращает «усталостную деформацию» (постоянную деформацию), которая со временем поражает эластомерные уплотнения.
Роль системного давления
Эти уплотнения активируются давлением. U-образная форма оболочки спроектирована таким образом, чтобы использовать собственное давление жидкости или газа системы для увеличения уплотняющей силы.
По мере увеличения давления оно воздействует на внутреннюю часть «U», сильнее прижимая уплотнительные кромки к поверхностям оборудования, тем самым динамически усиливая уплотнение.
Когда следует использовать пружинное уплотнение
Следует рассмотреть этот тип уплотнения, когда рабочие условия вашего применения превышают возможности стандартных эластомерных уплотнений.
Экстремальные диапазоны температур
Пружинные уплотнения надежно работают в условиях, где эластомеры становятся хрупкими или разрушаются. Они рассчитаны на криогенное применение до -425°F (-254°C) и высокотемпературное применение до 575°F (302°C).
Агрессивные химические среды
ПТФЭ является одним из наиболее химически инертных доступных материалов. Это делает эти уплотнения выбором по умолчанию для применений, связанных с агрессивными растворителями, кислотами или другими химикатами, которые быстро разрушили бы стандартное резиновое уплотнение.
Работа при высоком давлении или высокой скорости
Прочная конструкция позволяет этим уплотнениям выдерживать экстремальное давление, некоторые из них рассчитаны на работу при давлении свыше 30 000 фунтов на квадратный дюйм. Кроме того, низкое трение ПТФЭ-оболочки делает их идеальными для высокоскоростных вращательных или возвратно-поступательных применений, где накопление тепла было бы серьезной проблемой.
Понимание компромиссов
Несмотря на свою мощность, эти уплотнения являются специализированными компонентами с определенными особенностями. Они не являются универсальным решением.
Более высокая первоначальная стоимость
Как высокопроизводительный многокомпонентный узел, пружинное уплотнение значительно дороже простого уплотнительного кольца или эластомерного U-образного стакана. Их использование должно быть оправдано суровостью применения.
Чувствительность к установке
ПТФЭ-оболочка более жесткая, чем гибкий эластомер. При установке необходимо соблюдать осторожность, чтобы избежать царапин или задиров уплотнительных кромок, что может поставить под угрозу производительность. Правильные инструменты и процедуры установки имеют решающее значение.
Выбор материала уплотнения и пружины
Рабочие характеристики уплотнения сильно зависят от выбора правильной комбинации материала оболочки и типа пружины. Факторы, такие как совместимость с жидкостью, температура и давление, определяют оптимальную конфигурацию, требующую тщательного инженерного анализа.
Сделайте правильный выбор для вашего применения
Выбор правильного уплотнения требует сопоставления потребностей в производительности со сложностью и стоимостью.
- Если ваш основной приоритет — экономическая эффективность для стандартного применения: Почти всегда правильным выбором будет обычное эластомерное уплотнение, такое как уплотнительное кольцо или уретановый U-образный стакан.
- Если вы имеете дело с экстремальными температурами, криогенными или высокими: Необходимо пружинное уплотнение, так как эластомеры не выживут.
- Если ваше применение связано с агрессивными химикатами или растворителями: Универсальная химическая совместимость уплотнения с ПТФЭ-оболочкой делает его самым безопасным и надежным вариантом.
- Если ваша цель — минимизировать трение для систем с высокой скоростью или чувствительных систем: Внутренне низкое трение пружинного уплотнения из ПТФЭ является его определяющим преимуществом.
В конечном счете, выбор пружинного уплотнения — это решение инвестировать в надежность и производительность, когда эксплуатационные требования просто слишком велики для традиционных решений.
Сводная таблица:
| Характеристика | Ключевое преимущество |
|---|---|
| Полимерная оболочка (ПТФЭ) | Исключительная химическая стойкость и низкое трение |
| Внутренняя пружина | Постоянная эластичность и компенсация износа |
| Конструкция с активацией давлением | Уплотняющая сила увеличивается с системным давлением |
| Диапазон температур | От криогенных (-425°F) до высоких температур (575°F) |
| Предел давления | Способность выдерживать давление свыше 30 000 фунтов на квадратный дюйм |
Нужно надежное уплотнение для экстремальных условий?
В KINTEK мы специализируемся на производстве высокоэффективных ПТФЭ-компонентов, включая изготовленные на заказ пружинные уплотнения. Наше прецизионное производство гарантирует, что ваши уплотнения будут надежно работать в самых требовательных полупроводниковых, медицинских, лабораторных и промышленных применениях.
Мы предлагаем изготовление на заказ от прототипов до крупносерийных заказов. Позвольте нашим экспертам помочь вам решить самые сложные задачи по герметизации.
Свяжитесь с KINTEK сегодня для получения расценки или обсуждения ваших конкретных требований!

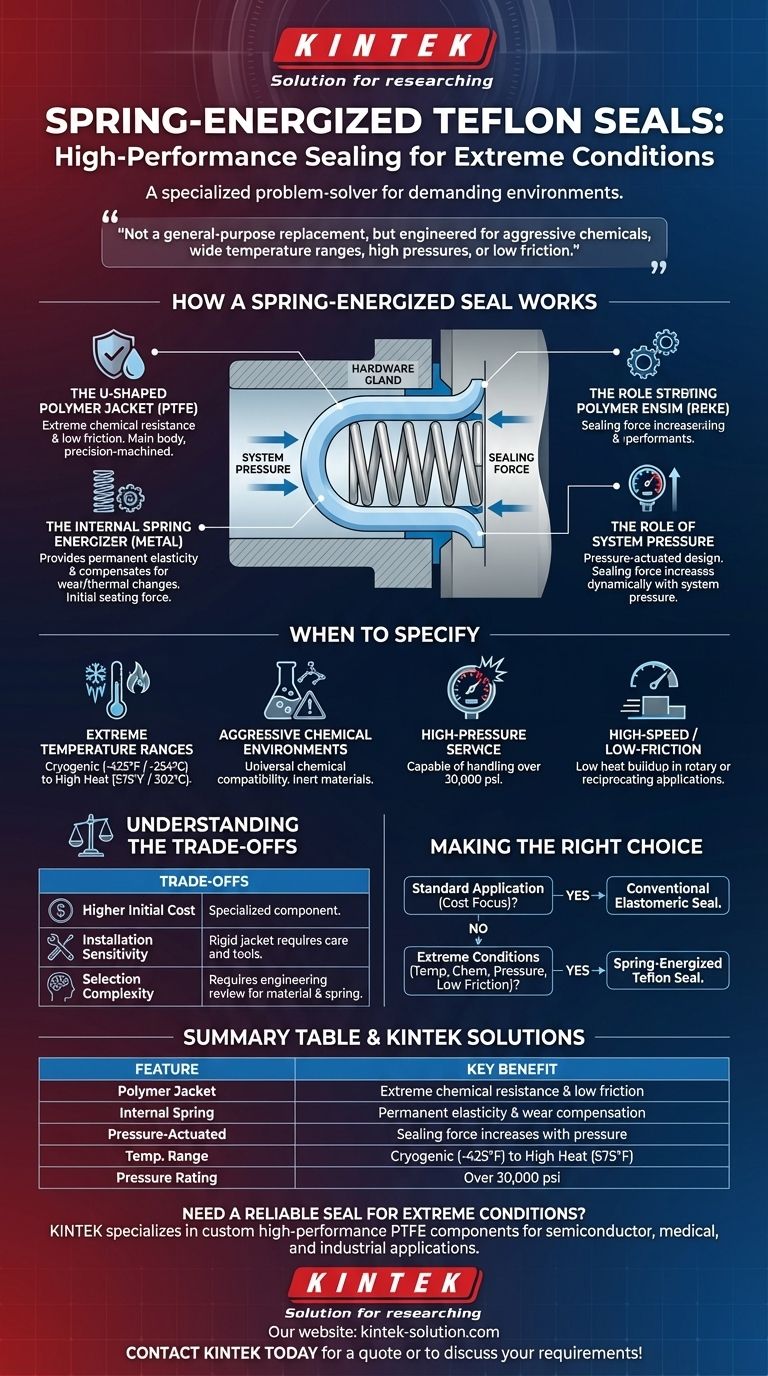

Визуальное руководство
