Как общее правило, номинальное давление полимерного седла в высокоэффективном поворотном затворе обратно пропорционально его рабочей температуре. Например, распространенное седло из ПТФЭ, армированного стеклом, которое может выдерживать умеренное давление при температуре окружающей среды, может быть рассчитано только на давление около 200 фунтов на квадратный дюйм (13,8 бар) при его верхней температурной границе в 410°F (210°C). По мере повышения температуры максимально допустимое давление значительно падает.
Основной принцип, который вы должны понимать, заключается в том, что тепло смягчает полимеры, снижая их механическую прочность. Это означает, что способность клапана выдерживать давление фундаментально ограничена температурой материала седла — взаимосвязь, определяемая графиком зависимости давления от температуры, предоставленным производителем.
Физика, лежащая в основе ограничения
Пределы давления и температуры не являются произвольными; они диктуются физическими свойствами материала полимерного седла. Понимание этой взаимосвязи является ключом к выбору надежного клапана.
Как температура влияет на прочность полимера
Полимеры, включая варианты ПТФЭ (Тефлон), используемые в седлах клапанов, становятся более мягкими и пластичными по мере нагревания. Представьте себе пластиковую линейку в холодный день и в жаркий день — ее гораздо легче согнуть, когда она теплая.
Этот эффект смягчения напрямую снижает предел прочности на сжатие материала и его способность сопротивляться деформации под нагрузкой.
Критическая функция герметизации седла
Задача полимерного седла — создать надежное, герметичное уплотнение против диска клапана. Оно полагается на свою присущую прочность и эластичность, чтобы плотно прилегать к кромке диска.
Когда седло размягчается от тепла, давление системы может вызвать его деформацию или выдавливание из удерживающего паза. Это приводит к потере герметичности и утечке клапана.
Использование графика зависимости давления от температуры (P-T)
Каждый производитель высокоэффективных поворотных затворов предоставляет график зависимости давления от температуры (P-T) для каждого материала седла. Этот график является вашим окончательным руководством.
На графике обычно температура отображается по оси X, а давление — по оси Y. Кривая проходит от верхнего левого угла (высокое давление, низкая температура) к нижнему правому углу (низкое давление, высокая температура), определяя безопасную рабочую зону. Никогда не эксплуатируйте клапан за пределами этой кривой.
Распространенные материалы полимерных седел
Хотя существует множество передовых полимеров, на рынке высокоэффективных поворотных затворов доминируют несколько.
Стандартный ПТФЭ (Тефлон)
ПТФЭ известен своей исключительной химической стойкостью и низкой фрикционной поверхностью. Однако он механически слаб и подвержен явлению, называемому «холодная ползучесть» (cold flow), при котором материал медленно деформируется под давлением даже при комнатной температуре.
Армированный ПТФЭ (РТФЭ)
Это наиболее распространенный материал для клапанов с мягким уплотнением, предназначенных для высокоэффективной работы. Стандартный ПТФЭ смешивается с наполнителями, обычно стекловолокном или углеродом, для получения РТФЭ.
Эти наполнители действуют как арматура в бетоне, резко повышая прочность, стабильность и сопротивление холодной ползучести материала. Это позволяет седлам из РТФЭ выдерживать значительно более высокие давления и температуры, чем стандартный ПТФЭ.
Понимание компромиссов
Выбор материала седла — это не просто поиск самой высокой температурной стойкости. Это баланс конкурирующих факторов.
Производительность против стоимости
Специализированные полимеры и более прочные армирующие материалы (например, ПТФЭ с углеродным наполнителем) обеспечивают превосходные характеристики P-T, но стоят дороже. Для менее требовательных сред стандартный РТФЭ часто является наиболее экономичным выбором.
Химическая совместимость против механической прочности
Вы должны убедиться, что материал седла полностью совместим с рабочей средой. Материал с отличным рейтингом P-T бесполезен, если он будет химически разъеден и разрушен жидкостью или газом, которым он управляет.
Риск превышения лимитов
Эксплуатация клапана за пределами его указанной кривой P-T представляет собой значительный риск для безопасности. Седло может выйти из строя катастрофически, что приведет к внезапной потере герметичности. Это может вызвать простои процесса, экологические инциденты и угрозу для персонала.
Как выбрать правильное седло клапана
Всегда обращайтесь к графику P-T конкретного производителя клапана. Однако вы можете использовать эти общие принципы для принятия решений.
- Если ваш основной фокус — высокое давление: Вы будете ограничены работой при более низких температурах, чтобы оставаться в безопасной рабочей зоне седла.
- Если ваш основной фокус — высокая температура (до ~400°F): Вы должны принять значительно более низкое максимальное рабочее давление и указать материал седла, такой как РТФЭ, армированный стеклом.
- Если ваше применение требует как высокого давления, так и высокой температуры: Клапан с полимерным седлом, вероятно, является неправильной технологией, и вам следует указать поворотный затвор с металлическим седлом.
Ваш окончательный выбор должен основываться на тщательном изучении инженерных данных производителя для ваших конкретных условий эксплуатации.
Сводная таблица:
| Материал | Макс. температура (приблизительно) | Ключевые характеристики |
|---|---|---|
| Стандартный ПТФЭ | ~400°F (204°C) | Отличная химическая стойкость, подвержен холодной ползучести |
| Армированный ПТФЭ (РТФЭ) | ~410°F (210°C) | Более высокая прочность, лучший рейтинг давления, устойчивость к деформации |
Убедитесь, что седла ваших клапанов могут выдерживать давление и температуру вашего процесса.
KINTEK специализируется на производстве высокоэффективных компонентов из ПТФЭ и РТФЭ, включая индивидуальные седла клапанов для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Наши возможности точного производства и изготовления на заказ, от прототипов до крупносерийных заказов, гарантируют, что вы получите компонент, соответствующий вашим точным требованиям по давлению и температуре.
Свяжитесь с KINTEK сегодня для консультации по вашим конкретным потребностям применения.

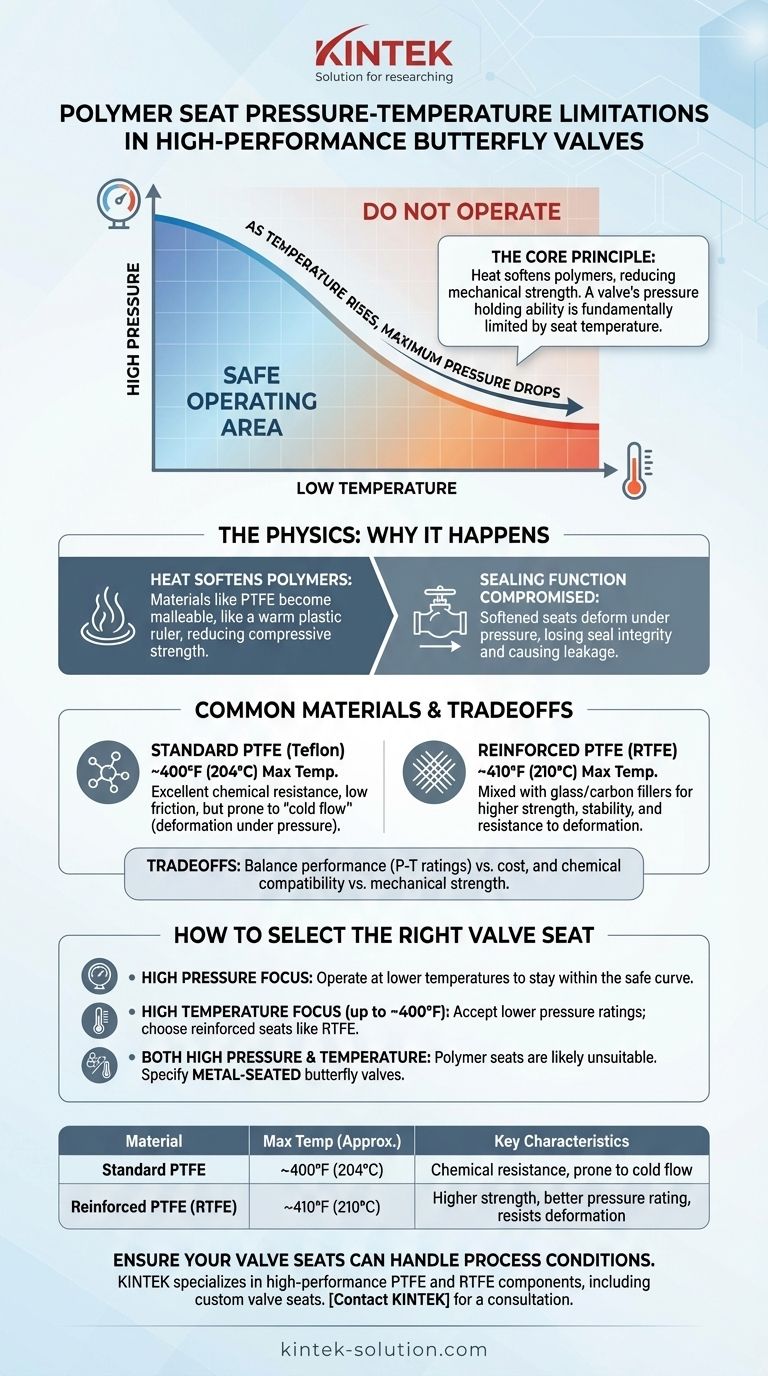

Визуальное руководство
