Какие Проектные Соображения Важны При Использовании Уплотнений Из Птфэ? Оптимизируйте Конструкцию Вашей Системы Уплотнения

При проектировании с использованием уплотнений из ПТФЭ необходимо сосредоточиться на взаимодействии между свойствами материала уплотнения, его геометрической формой и конструкцией корпуса или прижимной камеры, в которую оно устанавливается. Ключевые соображения включают учет пластической природы ПТФЭ, его высокой степени теплового расширения и обеспечение того, чтобы окружающее оборудование было спроектировано для легкой и безаварийной установки.

Основная проблема с уплотнениями из ПТФЭ заключается в том, что они не являются простыми сменными аналогами эластомерных уплотнительных колец. Их уникальная «пластическая» память и чувствительность к установке требуют целостного подхода к проектированию, при котором уплотнение, его корпус и процесс сборки рассматриваются как единая, взаимозависимая система.

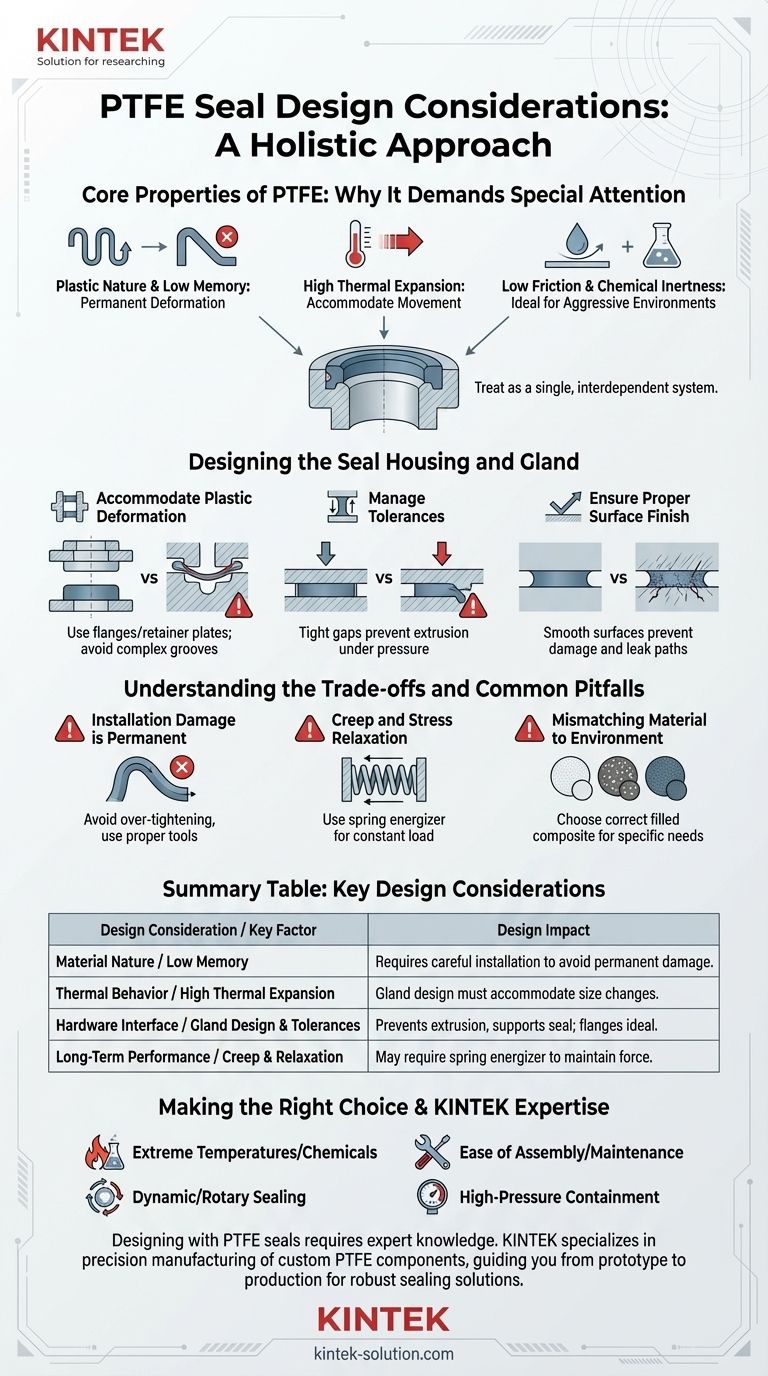

Основные свойства ПТФЭ: почему он требует особого внимания

Чтобы эффективно проектировать с использованием ПТФЭ, вы должны сначала понять основные характеристики материала, которые значительно отличаются от распространенных эластомеров, таких как резина.

Его «пластическая» природа и низкая память

В отличие от резины, которая пружинит обратно к своей первоначальной форме, ПТФЭ является пластическим материалом. При деформации он не полностью возвращается к своей первоначальной форме.

Это свойство, известное как низкая память или релаксация напряжений, является самым важным фактором, определяющим конструкцию. Изгиб или скручивание уплотнения из ПТФЭ во время установки может привести к необратимому повреждению и нарушить его способность эффективно герметизировать.

Высокое тепловое расширение

ПТФЭ расширяется и сжимается при изменении температуры в большей степени, чем большинство металлов.

Ваша конструкция должна учитывать это движение для поддержания постоянной силы уплотнения в течение всего рабочего диапазона температур. Невыполнение этого требования может привести к утечкам при низких температурах или чрезмерному напряжению при высоких температурах.

Низкое трение и химическая инертность

Чрезвычайно низкий коэффициент трения ПТФЭ и почти универсальная химическая стойкость являются его основными преимуществами.

Эти свойства уменьшают износ в динамических приложениях, предотвращают накопление загрязнений и позволяют уплотнению работать в агрессивных химических средах и при высоких температурах, где другие материалы вышли бы из строя.

Проектирование корпуса и прижимной камеры уплотнения

Оборудование, окружающее уплотнение, так же важно, как и само уплотнение. Плохо спроектированная прижимная камера приведет к отказу даже самого лучшего уплотнения.

Учет пластической деформации

Уплотнительный карман или «прижимная камера» должны быть спроектированы так, чтобы поддерживать материал ПТФЭ. Сложные механически обработанные канавки, требующие растяжения или скручивания уплотнения при установке, являются основным источником отказов.

Конструкции, которые можно собирать поверх уплотнения, например, с использованием фланцев или прижимных пластин, намного превосходят, поскольку они предотвращают повреждение при установке.

Управление допусками

Поскольку ПТФЭ может ползти или течь под давлением, зазоры в оборудовании должны строго контролироваться.

Правильные допуски предотвращают выдавливание материала уплотнения в зазор под высоким давлением, что приведет к быстрому выходу уплотнения из строя.

Обеспечение правильной чистоты поверхности

Поверхности, контактирующие с уплотнением, должны быть гладкими и без дефектов. Царапины или заусенцы на оборудовании могут создавать пути утечки и повреждать мягкий материал ПТФЭ во время установки или эксплуатации.

Понимание компромиссов и распространенных ошибок

Хотя уплотнения из ПТФЭ мощные, они не лишены проблем. Признание этих ограничений является ключом к успешному проектированию.

Повреждение при установке необратимо

Это наиболее распространенный режим отказа. Чрезмерное затягивание фланца с болтовым соединением может деформировать уплотнение, а принудительное введение уплотнения в сложную канавку может создать постоянные плоские участки или складки.

Всегда используйте правильные инструменты, соблюдайте спецификации крутящего момента и обеспечивайте правильное выравнивание компонентов. Конструкция должна, по возможности, делать правильную установку самым простым путем.

Ползучесть и релаксация напряжений

Под постоянной нагрузкой (сжатием) ПТФЭ будет медленно деформироваться с течением времени. Эта «ползучесть» может снизить усилие уплотнения, что потенциально приведет к утечкам.

Для критически важных применений это часто компенсируется включением пружинного активатора (металлической пружины внутри оболочки ПТФЭ), который обеспечивает постоянную, активную нагрузку, компенсирующую релаксацию материала.

Несоответствие материала и среды

«ПТФЭ» — это семейство материалов. Хотя чистый ПТФЭ обладает высокими возможностями, композиты из ПТФЭ с наполнителем (смешанные с такими материалами, как углерод, стекло или бронза) используются для улучшения таких свойств, как износостойкость, теплопроводность и сопротивление ползучести.

Использование неправильной марки — например, чистого ПТФЭ в динамическом приложении с высоким износом — может привести к преждевременному выходу из строя.

Сделайте правильный выбор для вашего приложения

Ваша конкретная цель определит, каким проектным соображениям следует отдать приоритет.

Если ваш основной фокус — экстремальные температуры или химикаты: Уделите приоритетное внимание выбору правильного композита из ПТФЭ с наполнителем и убедитесь, что конструкция прижимной камеры учитывает высокое тепловое расширение и сжатие.
Если ваш основной фокус — динамическое или ротационное уплотнение: Геометрия кромки уплотнения, свойства низкого трения и включение пружинного активатора являются наиболее важными факторами для длительного срока службы.
Если ваш основной фокус — простота сборки и обслуживания: Сделайте акцент на простой конструкции корпуса с такими элементами, как разъемные прижимные камеры, прижимные пластины или фланцы, которые предотвращают повреждение уплотнения при установке.
Если ваш основной фокус — герметизация под высоким давлением: Уделите самое пристальное внимание строгим допускам оборудования и конструкциям, которые обеспечивают поддержку уплотнения против выдавливания.

Рассматривая уплотнение и окружающее его оборудование как единую систему, вы сможете надежно использовать уникальные преимущества ПТФЭ для самых сложных применений.

Сводная таблица:

Проектное соображение	Ключевой фактор	Влияние на конструкцию
Природа материала	Низкая память / Пластичность	Требует тщательной установки во избежание необратимого повреждения.
Тепловое поведение	Высокое тепловое расширение	Конструкция прижимной камеры должна учитывать изменение размеров в зависимости от температуры.
Интерфейс оборудования	Конструкция прижимной камеры и допуски	Предотвращает выдавливание и поддерживает уплотнение; фланцы/прижимные пластины идеальны.
Долгосрочная производительность	Ползучесть и релаксация напряжений	Может потребоваться пружинный активатор для поддержания силы уплотнения с течением времени.

Проектирование с использованием уплотнений из ПТФЭ требует экспертных знаний для избежания распространенных ошибок и обеспечения долгосрочной надежности. KINTEK специализируется на прецизионном производстве изделий из ПТФЭ, включая индивидуальные уплотнения, для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Мы понимаем критическое взаимодействие между свойствами материала, геометрией уплотнения и конструкцией прижимной камеры. Позвольте нашему опыту направить вас от прототипа до крупносерийного производства, чтобы создать надежное, высокопроизводительное уплотнительное решение для вашего конкретного применения.
