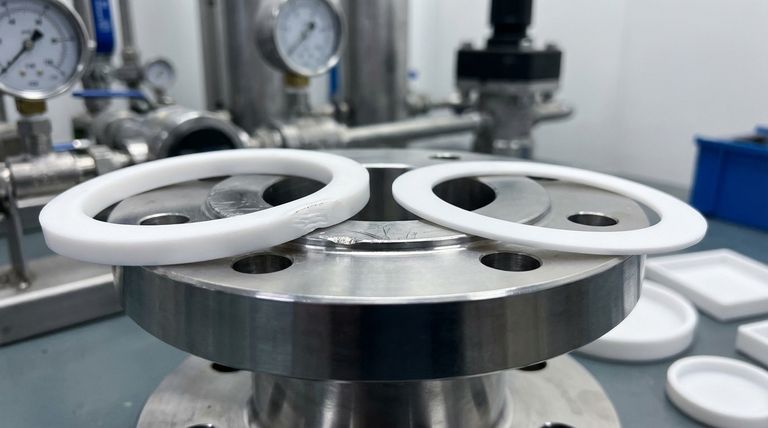

Какие Факторы Следует Учитывать При Выборе Толщины Прокладки Из Птфэ? Оптимизируйте Герметичность С Учетом Состояния Фланца И Давления

При выборе толщины прокладки из ПТФЭ вы делаете критический компромисс между сжимаемостью и механической стабильностью. Более толстая прокладка обеспечивает большую податливость к неровным поверхностям, позволяя ей эффективно сжиматься и заполнять зазоры. И наоборот, более тонкая прокладка обеспечивает большую прочность и устойчивость к выдавливанию под высоким давлением, что делает ее идеальной для гладких, хорошо выровненных фланцев.

Основная проблема заключается не просто в выборе толщины, а в согласовании способности прокладки деформироваться с физическим состоянием ваших фланцев и требованиями системы к давлению. Идеальное уплотнение достигается, когда прокладка достаточно толста, чтобы заполнить неровности поверхности, но достаточно тонка, чтобы противостоять ползучести и выдавливанию.

Основной принцип: герметизация против стабильности

Выбор между толстой и тонкой прокладкой сводится к фундаментальному механическому конфликту. Вы должны сбалансировать потребность материала в течении и герметизации с его потребностью оставаться на месте под нагрузкой.

Более толстые прокладки для сжимаемости и податливости

Более толстые прокладки (например, 1/8" или 3 мм) более податливы. Дополнительный материал позволяет им сжиматься и принимать форму неровностей поверхности.

Это делает их лучшим выбором для деформированных, ямчатых, поцарапанных или слегка смещенных фланцев. Прокладка, по сути, заполняет зазоры, создавая непрерывное уплотнение.

Более тонкие прокладки для прочности и устойчивости к давлению

Более тонкие прокладки (например, 1/16" или 1,5 мм) более прочные и стабильные. Поскольку материала меньше, они гораздо менее склонны к ползучести или выдавливанию под высоким давлением.

Если у вас гладкие, чистые и идеально выровненные поверхности фланцев, более тонкая прокладка обеспечит более надежное и долговечное уплотнение, особенно в условиях высокого давления.

Ключевые факторы применения, определяющие толщину

Хотя принцип герметизации против стабильности универсален, ваша конкретная рабочая среда определяет, где вы должны находиться в этом спектре.

Состояние поверхности фланца

Это самый важный фактор. Тщательно осмотрите свои фланцы. Старые, поврежденные или сильно изношенные фланцы с видимыми царапинами или деформацией требуют более толстой прокладки для обеспечения надлежащего уплотнения.

Для новых или недавно обработанных фланцев, которые идеально плоские и гладкие, более тонкая прокладка является более надежным и экономически эффективным выбором.

Давление в системе

Высокое внутреннее давление оказывает значительное внешнее усилие на прокладку. Толстая прокладка более подвержена ползучести, при которой материал медленно выдавливается из-под фланцев, что приводит к потере момента затяжки болтов и, в конечном итоге, к утечке.

По этой причине системы высокого давления требуют более тонких прокладок, которые обеспечивают большую механическую стабильность.

Рабочая температура

ПТФЭ имеет исключительно широкий диапазон рабочих температур (обычно от -400°F до 500°F / от -240°C до 260°C). Однако при верхнем пределе этого диапазона материал становится мягче и более подвержен ползучести.

В высокотемпературных применениях использование более тонкой прокладки может помочь снизить этот риск, поскольку материала, который может деформироваться под нагрузкой, меньше.

Состав материала (наполнители)

Не весь ПТФЭ одинаков. Некоторые прокладки из ПТФЭ содержат наполнители, такие как стекло или углерод, для повышения твердости, жесткости и долговечности.

Заполненная, более твердая прокладка из ПТФЭ будет менее сжимаемой, чем чистая, первичная прокладка из ПТФЭ. Возможно, вам потребуется выбрать немного более толстую заполненную прокладку, чтобы достичь того же уровня герметизации на неровной поверхности, который могла бы обеспечить более тонкая первичная прокладка из ПТФЭ.

Понимание компромиссов

Неправильный выбор имеет прямые последствия для безопасности, производительности и стоимости. Понимание рисков чрезмерного отклонения в любую сторону имеет решающее значение.

Риск "слишком толстой": ползучесть и выдавливание

Использование прокладки, которая слишком толста для применения с высоким давлением, является основной причиной отказа уплотнения. Избыточный материал создает путь наименьшего сопротивления для течения.

Прокладка будет выдавлена из-под фланцев, что приведет к потере нагрузки на болты и созданию пути утечки. Это представляет собой значительную угрозу безопасности при работе с химикатами или высоким давлением.

Риск "слишком тонкой": неадекватная герметизация

Использование прокладки, которая слишком тонка для состояния поверхности фланца, приведет к немедленной или краткосрочной утечке.

Материал прокладки просто не сможет деформироваться достаточно, чтобы заполнить микроскопические впадины, царапины или деформированные участки, оставляя прямой путь для выхода жидкости или газа.

Фактор стоимости

Более толстые прокладки требуют больше сырья и, следовательно, стоят дороже. Хотя разница в цене одной прокладки может показаться небольшой, она становится значительной в масштабах всего объекта.

Чрезмерное указание толщины прокладки для хорошо обслуживаемых фланцев является ненужными расходами. Цены на сырье ПТФЭ могут колебаться, что делает правильное определение размера финансово обоснованной практикой.

Сделайте правильный выбор для вашего применения

Проанализируйте свою конкретную систему, чтобы принять обоснованное решение. Не существует единого универсального решения, есть только правильный выбор для данного применения.

Если ваш основной фокус — герметизация старых, деформированных или поврежденных фланцев: Начните с более толстой прокладки (например, 1/8" или 3 мм), чтобы гарантировать, что она сможет эффективно заполнить все неровности поверхности.
Если ваш основной фокус — работа при высоком давлении с гладкими, новыми фланцами: Используйте более тонкую прокладку (например, 1/16" или 1,5 мм), чтобы максимизировать стабильность и устойчивость к ползучести и выдавливанию.
Если вы ищете баланс между стоимостью и общим назначением для хорошо обслуживаемого оборудования: Стандартная промежуточная толщина часто является безопасным выбором по умолчанию, но это всегда должно быть подтверждено визуальным осмотром поверхностей фланцев.

В конечном счете, тщательный осмотр поверхностей ваших фланцев является наиболее важным шагом в определении правильной толщины прокладки для надежного уплотнения.

Сводная таблица:

Толщина	Лучше всего подходит для	Ключевые характеристики
Толще (например, 1/8" / 3 мм)	Неидеальные, деформированные или поврежденные фланцы	Высокая сжимаемость, компенсирует неровности поверхности
Тоньше (например, 1/16" / 1,5 мм)	Гладкие, новые фланцы и системы высокого давления	Высокая механическая стабильность, устойчивость к ползучести и выдавливанию
