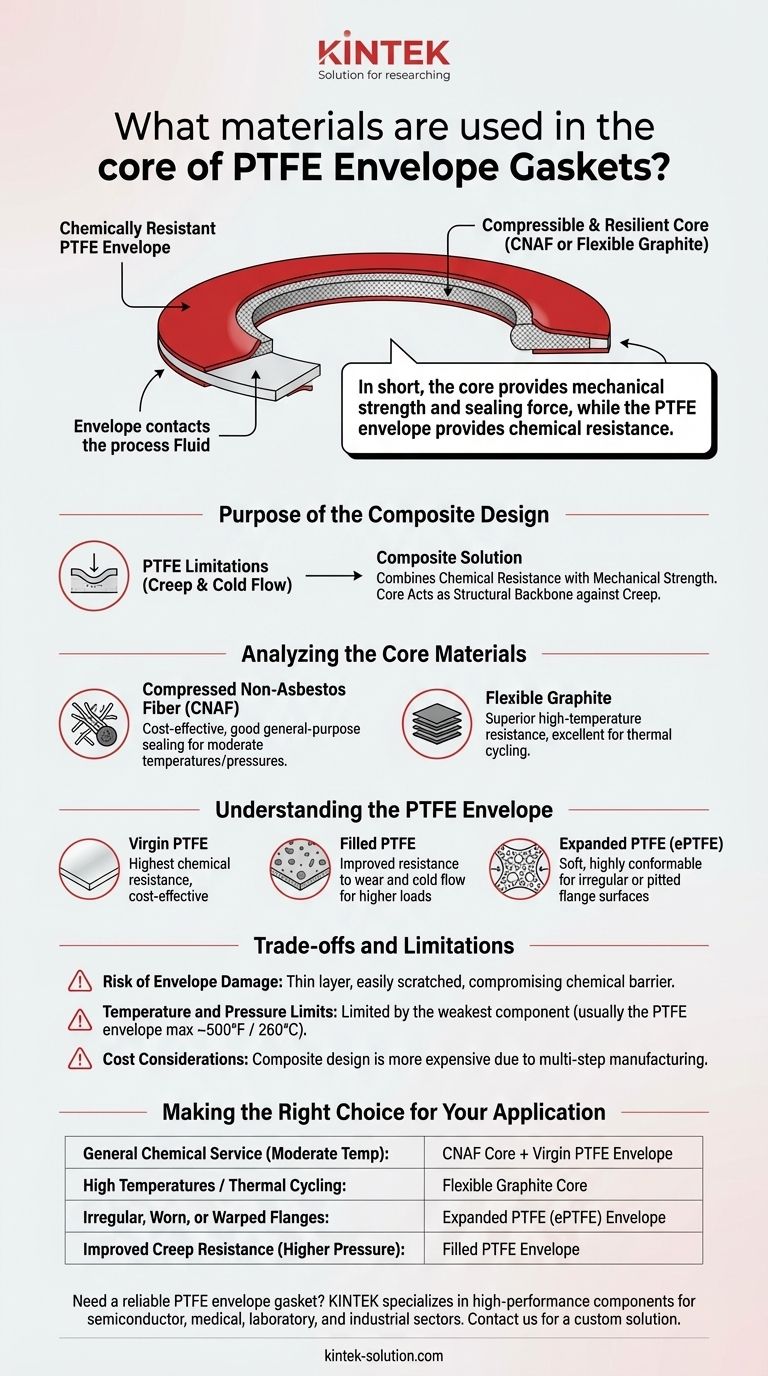

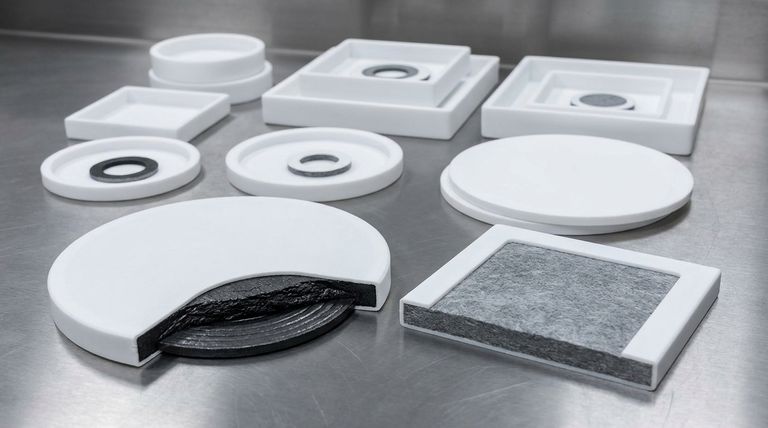

Короче говоря, сердечник прокладки с оболочкой из ПТФЭ изготавливается из сжимаемого, упругого материала, чаще всего компрессионного безасбестового волокна (КНВЖ) или гибкого графита. Этот сердечник обеспечивает механическую прочность и усилие уплотнения, в то время как внешний слой из политетрафторэтилена (ПТФЭ), или «оболочка», обеспечивает химическую стойкость.
Основная цель прокладки с оболочкой из ПТФЭ — обеспечить почти универсальную химическую инертность ПТФЭ без присущих ему механических недостатков. Сочетая мягкую, химически стойкую оболочку из ПТФЭ с прочным, упругим внутренним сердечником, вы получаете прокладку, которая предлагает лучшее из обоих миров для сложных применений.
Назначение композитной конструкции
Стандартная прокладка из чистого ПТФЭ может выйти из строя при изменении давления или температуры из-за явления, называемого «ползучесть» или «холодная текучесть», при котором материал медленно деформируется. Конструкция с оболочкой напрямую решает эту проблему.
Сочетание химической стойкости с механической про ওঠার
Конструкция представляет собой умное разделение труда. Тонкая оболочка из ПТФЭ — единственный материал, контактирующий с технологической жидкостью, обеспечивающий исключительно антипригарный и химически инертный барьер.
Материал внутреннего сердечника, защищенный от химикатов, обеспечивает надежные механические свойства, необходимые для создания и поддержания уплотнения под сжимающей нагрузкой фланца с болтовым соединением.
Преодоление ограничений ПТФЭ
Сам по себе ПТФЭ мягкий и склонен к необратимой деформации под давлением, особенно при повышенных температурах. Это делает его плохим выбором для применений с высоким давлением.
Материал сердечника действует как структурная основа, противодействуя этой ползучести и обеспечивая упругое восстановление, необходимое для поддержания плотного уплотнения даже при колебаниях рабочих условий.
Анализ материалов сердечника
Выбор материала сердечника определяется температурой, давлением и механическими требованиями применения.
Компрессионное безасбестовое волокно (КНВЖ)
Это распространенный, экономичный материал сердечника, изготовленный из смеси волокон и резинового связующего (например, NBR или SBR). Он обеспечивает отличные общие уплотнительные характеристики при умеренных температурах и давлениях.
Гибкий графит
Для более сложных условий эксплуатации гибкий графит является лучшим выбором. Он обеспечивает отличное сопротивление высоким температурам и может выдерживать значительные термические циклы без потери герметичности. Это основной материал сердечника для высокотемпературных химических применений.
Понимание оболочки из ПТФЭ
Подобно тому, как материал сердечника может варьироваться, может варьироваться и тип ПТФЭ, используемый для самой оболочки. Этот выбор влияет на производительность прокладки и ее пригодность для конкретных условий фланца.
Первичный ПТФЭ
Это чистый, неармированный ПТФЭ. Он обеспечивает высочайшую химическую стойкость и экономичен. Это отличный выбор для стандартных применений, где механические нагрузки не являются экстремальными, а поверхности фланцев находятся в хорошем состоянии.
Армированный ПТФЭ
В этом типе к первичному ПТФЭ добавляется вещество, такое как стекло, углерод или графит. Эти наполнители значительно улучшают механические свойства материала, такие как его стойкость к истиранию и холодной текучести, что делает его пригодным для более высоких нагрузок.
Расширенный ПТФЭ (рПТФЭ)
Расширенный ПТФЭ создается путем растяжения первичного ПТФЭ, в результате чего получается мягкий, очень податливый материал. Оболочка из рПТФЭ исключительно хорошо уплотняет неровные, ямчатые или деформированные поверхности фланцев, с которыми могут возникнуть проблемы у других прокладок.
Понимание компромиссов и ограничений
Хотя прокладки с оболочкой очень эффективны, они не лишены собственных особенностей.
Риск повреждения оболочки
Оболочка из ПТФЭ относительно тонкая. Если она поцарапана или повреждена при хранении или установке, ее химический барьер нарушается. Это позволяет технологической жидкости воздействовать на менее стойкий материал сердечника, что приводит к преждевременному выходу прокладки из строя.
Пределы температуры и давления
Рабочие пределы прокладки определяются ее самым слабым компонентом. Прокладка с гибким графитовым сердечником может иметь высокий температурный рейтинг, но ее максимальная рабочая температура все равно ограничена максимальной рабочей температурой оболочки из ПТФЭ (обычно около 500°F / 260°C).
Ценовые соображения
Поскольку это композитная прокладка, требующая многоступенчатого производственного процесса, прокладка с оболочкой по своей сути дороже, чем простая прокладка из КНВЖ или графитового листа. Ее использование оправдано, когда химическая стойкость ПТФЭ является обязательным требованием.
Сделайте правильный выбор для вашего применения
Выбор правильного сочетания сердечника и оболочки имеет решающее значение для обеспечения надежного и долговечного уплотнения.
- Если ваш основной фокус — общее химическое обслуживание при умеренных температурах: Сердечник из КНВЖ с оболочкой из первичного ПТФЭ — это стандартное, экономичное решение.
- Если вы имеете дело с высокими температурами или термическими циклами: Выберите гибкий графитовый сердечник из-за его превосходной термической стабильности.
- Если поверхности ваших фланцев неровные, изношенные или деформированные: Оболочка из расширенного ПТФЭ (рПТФЭ) обеспечивает наилучшую приспособляемость для обеспечения плотного уплотнения.
- Если вам требуется улучшенная стойкость к ползучести при более высоком давлении: Рассмотрите оболочку из армированного ПТФЭ, поскольку наполнитель улучшает его механические свойства против деформации.
Понимая, как работают вместе материалы сердечника и оболочки, вы можете уверенно выбрать точную конструкцию прокладки для оптимальной производительности и надежности.
Сводная таблица:
| Материал сердечника | Ключевые характеристики | Идеально подходит для |
|---|---|---|
| Компрессионное безасбестовое волокно (КНВЖ) | Экономичность, хорошее общее уплотнение, умеренная термо- и вибростойкость | Стандартное химическое обслуживание при умеренных температурах |
| Гибкий графит | Превосходная термостойкость, отличная стабильность при термических циклах | Высокотемпературные химические применения, сложные термические циклы |
