По своей сути, уплотнительное кольцо из ПТФЭ с пружинным приводом поддерживает эффективное уплотнение, поскольку его общее контактное напряжение спроектировано так, чтобы всегда превышать давление рабочей среды, которую оно содержит. Эта сила исходит из двух источников: начальной механической силы от внутренней пружины и дополнительной силы, создаваемой собственным давлением жидкости в системе, действующей на само уплотнение. Этот механизм двойного действия обеспечивает герметичность от нулевого давления до максимального рабочего диапазона.
Ключевой принцип конструкции — ее адаптивность. Механическая пружина обеспечивает постоянную уплотняющую силу при низком или нулевом давлении, в то время как собственное давление жидкости в системе используется для усиления этой уплотняющей силы по мере увеличения рабочего давления.

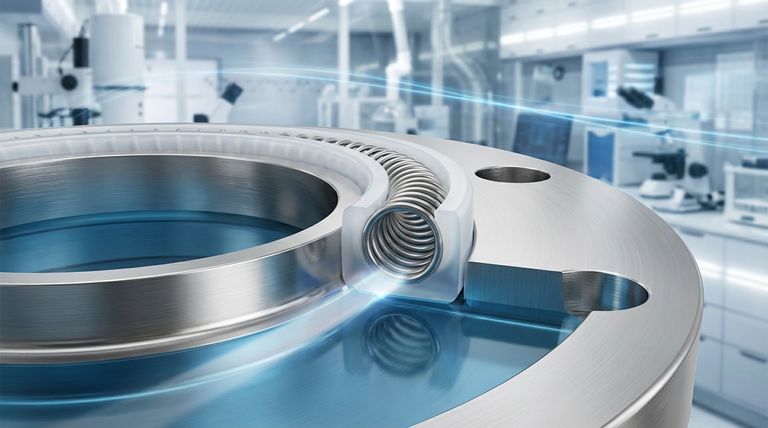

Анатомия высокопроизводительного уплотнения
Чтобы понять его характеристики, мы должны сначала рассмотреть два его критически важных компонента: оболочку из ПТФЭ и металлическую пружину-активатор. Каждый из них играет отдельную и жизненно важную роль.
Оболочка из ПТФЭ: Уплотняющая поверхность
Внешняя часть уплотнения представляет собой точно обработанную оболочку из политетрафторэтилена (ПТФЭ). Этот материал выбран из-за его исключительных свойств.
ПТФЭ обеспечивает чрезвычайно высокую химическую стойкость, очень низкий коэффициент трения и способность работать в широком диапазоне температур, от -200°C до +260°C.
Пружина-активатор: Источник упругости
Внутри оболочки из ПТФЭ находится металлическая пружина. Эта пружина — двигатель, который обеспечивает начальную и постоянную механическую силу для уплотнения.
В отличие от уплотнений из резины или других эластомеров, которые полагаются на память материала, эта металлическая пружина обеспечивает более постоянную и надежную силу на протяжении всего срока службы уплотнения, сопротивляясь остаточной деформации сжатия и деградации материала.
Физика уплотнения: Двухступенчатый процесс
Эффективность уплотнения в широком диапазоне давлений обусловлена динамическим двухступенчатым процессом уплотнения, который адаптируется к условиям системы.
Этап 1: Начальное уплотнение при низком давлении
При установке уплотнения пружина сжимается, создавая силу предварительного натяга.
Эта сила выталкивает гибкие кромки оболочки из ПТФЭ наружу, создавая легкое, но эффективное уплотнение против поверхностей оборудования даже до того, как будет приложено какое-либо давление в системе.
Этап 2: Уплотнение с помощью давления при высоком давлении
По мере увеличения давления в системе рабочая жидкость проникает в полость уплотнения. Это давление действует на внутренние поверхности оболочки из ПТФЭ.
Давление жидкости работает совместно с пружиной, резко увеличивая нагрузку на уплотняющие кромки. Чем выше давление в системе, тем сильнее становится уплотняющая сила, гарантируя, что контактное напряжение всегда остается выше давления герметизируемой среды.
От линейного контакта к контактной поверхности
Под давлением упругий материал ПТФЭ также демонстрирует небольшую ползучесть и упругое скольжение.
Это заставляет уплотнение плотно прижиматься к стенкам канавки, преобразуя первоначальный «линейный контакт» уплотняющих кромок в более широкий контакт по поверхности. Это увеличивает площадь контакта уплотнения и еще больше повышает его надежность.
Понимание компромиссов и преимуществ
Конструкция уплотнения с пружинным приводом предоставляет явные преимущества перед традиционными эластомерными уплотнениями, но важно понимать, в чем оно превосходит.
Постоянная долгосрочная уплотняющая сила
Основное преимущество — металлическая пружина, которая не устает и не деградирует, как резина. Это обеспечивает гораздо более постоянную уплотняющую силу с течением времени, особенно в статических приложениях или после длительных периодов простоя.
Непревзойденная устойчивость к окружающей среде
Использование ПТФЭ позволяет этим уплотнениям работать в средах с агрессивными химикатами или экстремальными температурами, которые почти немедленно привели бы к выходу из строя стандартных уплотнений.
Работа с низким трением
Низкий коэффициент трения ПТФЭ снижает износ как уплотнения, так и оборудования. Это критически важно в динамических приложениях для обеспечения плавной работы и предотвращения явления «схватывания-скольжения» (stick-slip), характерного для других типов уплотнений.
Сделайте правильный выбор для вашей цели
Выбор этого уплотнения — это сопоставление его уникальных возможностей с требованиями вашего применения.
- Если ваш основной акцент — надежность в широком диапазоне давлений: Способность этого уплотнения использовать давление системы в своих интересах делает его идеальным выбором для динамических систем.
- Если ваш основной акцент — устойчивость к суровым условиям: Материальные свойства ПТФЭ делают его одним из немногих жизнеспособных вариантов для применений, связанных с агрессивными химикатами или экстремальными температурами.
- Если ваш основной акцент — низкое трение и долгий срок службы: Сочетание прочной пружины и ПТФЭ с низким коэффициентом трения обеспечивает минимальное сопротивление и увеличенный срок службы в динамических уплотнительных приложениях.
В конечном счете, уплотнение из ПТФЭ с пружинным приводом — это высокотехнологичное решение, которое обеспечивает надежную работу за счет интеллектуальной адаптации к давлению, которое оно должно сдерживать.
Сводная таблица:
| Характеристика | Ключевой компонент | Функция |
|---|---|---|
| Уплотняющая поверхность | Оболочка из ПТФЭ | Обеспечивает химическую стойкость, низкое трение и стабильность при высоких температурах. |
| Уплотняющая сила | Металлическая пружина-активатор | Обеспечивает постоянную начальную силу и сопротивляется остаточной деформации сжатия для долгосрочной надежности. |
| Механизм уплотнения | Двухступенчатый процесс | Объединяет предварительную нагрузку пружины и давление системы, чтобы гарантировать, что контактное напряжение всегда превышает давление рабочей среды. |
