Основное различие заключается в их механических свойствах, а не в химической стойкости. Хотя и цельные уплотнительные кольца из PTFE, и уплотнительные кольца из PTFE с оболочкой обеспечивают превосходную стойкость к химическим веществам и экстремальным температурам, инкапсулированная версия имеет эластомерный сердечник. Этот сердечник придает ему жизненно важную эластичность и память, необходимые для надежного уплотнения, — свойство, которым жесткие цельные уплотнительные кольца из PTFE по своей сути не обладают.
Выбор между цельным уплотнительным кольцом из PTFE и уплотнительным кольцом с оболочкой — это, по сути, выбор между жесткой прокладкой и упругим уплотнением. Уплотнительное кольцо с оболочкой сочетает в себе химическую инертность PTFE с физическими характеристиками резины, что делает его пригодным для гораздо более широкого спектра применений в динамических и критически важных уплотнениях.
Понимание основных конструкций
Чтобы выбрать правильный компонент, вы должны сначала понять, как его конструкция определяет его функцию. Эти два продукта служат совершенно разным инженерным потребностям, несмотря на схожие названия материалов.
Цельные уплотнительные кольца из PTFE: инертный барьер
Цельное уплотнительное кольцо из PTFE изготавливается из единого гомогенного куска политетрафторэтилена. Оно действует как статическая прокладка, создавая простой физический барьер.
Его преимущества значительны: оно практически невосприимчиво к химическому воздействию, имеет исключительно широкий диапазон рабочих температур (от -250°C до +250°C) и обладает чрезвычайно низким коэффициентом трения.
Однако его определяющим недостатком является отсутствие эластичности. PTFE — это жесткий пластик; при сжатии он необратимо деформируется и не возвращается к своей первоначальной форме. Это явление известно как усталость при сжатии (compression set).
Уплотнительные кольца с оболочкой: гибридное решение
Уплотнительное кольцо с оболочкой — это композитное уплотнение. Оно состоит из прочной бесшовной внешней оболочки из PTFE (или аналогичного фторполимера, такого как FEP/PFA), которая полностью заключает в себе сердечник из высокоэффективной резины.
Эта конструкция блестяще объединяет сильные стороны двух классов материалов. Внешняя оболочка из PTFE обеспечивает химически инертную контактную поверхность с низким коэффициентом трения, в то время как внутренний эластомерный сердечник обеспечивает гибкость и «обратное давление», необходимое для надежного уплотнения.
Двумя наиболее распространенными материалами сердечника являются силикон и Viton® (FKM), каждый из которых предлагает свой профиль характеристик.
Как сердечник определяет характеристики уплотнения
Наличие активирующего (энергизирующего) сердечника является критическим преимуществом конструкции с оболочкой. Без этого внутреннего давления уплотнение может легко выйти из строя в реальных условиях.
Критическая роль эластичности
Эффективное уплотнение должно постоянно оказывать внешнее усилие на поверхности, которые оно уплотняет. Эта упругость позволяет ему компенсировать неровности поверхности, колебания давления, а также тепловое расширение или сжатие.
Цельный PTFE не может этого сделать. После сжатия он остается сжатым. Любое незначительное смещение или вибрация в сборке может создать путь для утечки.
Вариант с силиконовым сердечником
Силиконовый сердечник — отличный выбор общего назначения, ценимый за широкий диапазон температур, который дополняет оболочку из PTFE. Он сохраняет свою гибкость при очень низких температурах и хорошо работает при высоких температурах.
Вариант с сердечником из Viton® (FKM)
Сердечник из Viton® (фторэластомер) обеспечивает превосходную устойчивость к усталости при сжатии по сравнению с силиконом. Это делает его предпочтительным выбором для применений с более высоким давлением или там, где поддержание постоянной силы уплотнения в течение длительного срока службы является абсолютно критичным.
Понимание компромиссов и ограничений
Выбор правильного уплотнения требует объективного взгляда на потенциальные недостатки и режимы отказа каждого варианта.
Негибкость цельного PTFE
Основным недостатком цельного PTFE является его плохая устойчивость к усталости при сжатии. Он подходит только для совершенно статических применений с торцевым уплотнением, где уплотняемые поверхности идеально отфрезерованы и не будут подвергаться движению, вибрации или температурным циклам. Использование его в динамическом или неидеальном статическом применении почти наверняка приведет к утечке.
Упругость колец с оболочкой
Ключевое преимущество уплотнительного кольца с оболочкой — его эластичность и устойчивость к усталости при сжатии. Это позволяет ему функционировать как настоящее уплотнительное кольцо, поддерживая активное, упругое уплотнение как в статических, так и в легких динамических применениях в широком диапазоне агрессивных сред. Это предотвращает преждевременный отказ уплотнения, вызванный агрессивными жидкостями или газами.
Соображения по стоимости и установке
Уплотнительные кольца с оболочкой сложнее в производстве и, следовательно, дороже, чем цельные кольца из PTFE. Кроме того, при установке необходимо соблюдать осторожность, чтобы не поцарапать и не повредить тонкую оболочку из PTFE, так как это нарушит химическую стойкость уплотнения, обнажив уязвимый сердечник.
Сделайте правильный выбор для вашего применения
Ваше окончательное решение должно основываться исключительно на механических требованиях вашей среды уплотнения, а не только на химической совместимости.
- Если ваш основной фокус — статическое торцевое уплотнение в среде с низким давлением и агрессивными химикатами: Цельное уплотнительное кольцо из PTFE может служить экономичной и достаточно инертной прокладкой.
- Если ваше применение включает давление, температурные циклы, вибрацию или любое потенциальное движение соединения: Эластичность уплотнительного кольца из PTFE с оболочкой необходима для поддержания долгосрочного герметичного уплотнения.
- Если вам нужны механические характеристики резинового уплотнительного кольца, но среда слишком агрессивна для любого стандартного эластомера: Уплотнительное кольцо из PTFE с оболочкой — идеальное решение, обеспечивающее химически непроницаемый щит для упругого сердечника.
В конечном счете, понимание фундаментального различия между статической прокладкой и динамическим уплотнением позволит вам выбрать компонент, который обеспечит надежность для вашей конкретной цели.
Сводная таблица:
| Характеристика | Цельное уплотнительное кольцо из PTFE | Уплотнительное кольцо из PTFE с оболочкой |
|---|---|---|
| Основное применение | Статическая прокладка с торцевым уплотнением | Динамическое и статическое упругое уплотнение |
| Эластичность / Память | Низкая (Подвержено усталости при сжатии) | Высокая (Упругое, с обратным ходом) |
| Лучше всего подходит для | Химически инертный барьер в идеальных, статических условиях | Применения с давлением, вибрацией или температурными циклами |
| Материал сердечника | Н/П (Цельный PTFE) | Силикон (широкий диапазон температур) или Viton® (высокое давление) |
Обеспечьте долгосрочную герметичность с KINTEK
Выбор правильного уплотнительного кольца имеет решающее значение для надежности вашего оборудования. Независимо от того, нужна ли вам химическая инертность цельной прокладки из PTFE или упругое, динамическое уплотнение кольца с оболочкой, KINTEK обладает опытом и производственной точностью для выполнения ваших требований.
Мы специализируемся на изготовлении на заказ высокоэффективных компонентов из PTFE, включая уплотнения, футеровки и лабораторное оборудование, для полупроводниковой, медицинской, лабораторной и промышленной отраслей. От прототипов до крупносерийных заказов мы гарантируем, что каждая деталь соответствует вашим точным спецификациям для сложных условий эксплуатации.
Давайте обсудим требования вашего применения и найдем идеальное решение для уплотнения. Свяжитесь с нашими экспертами сегодня для консультации.

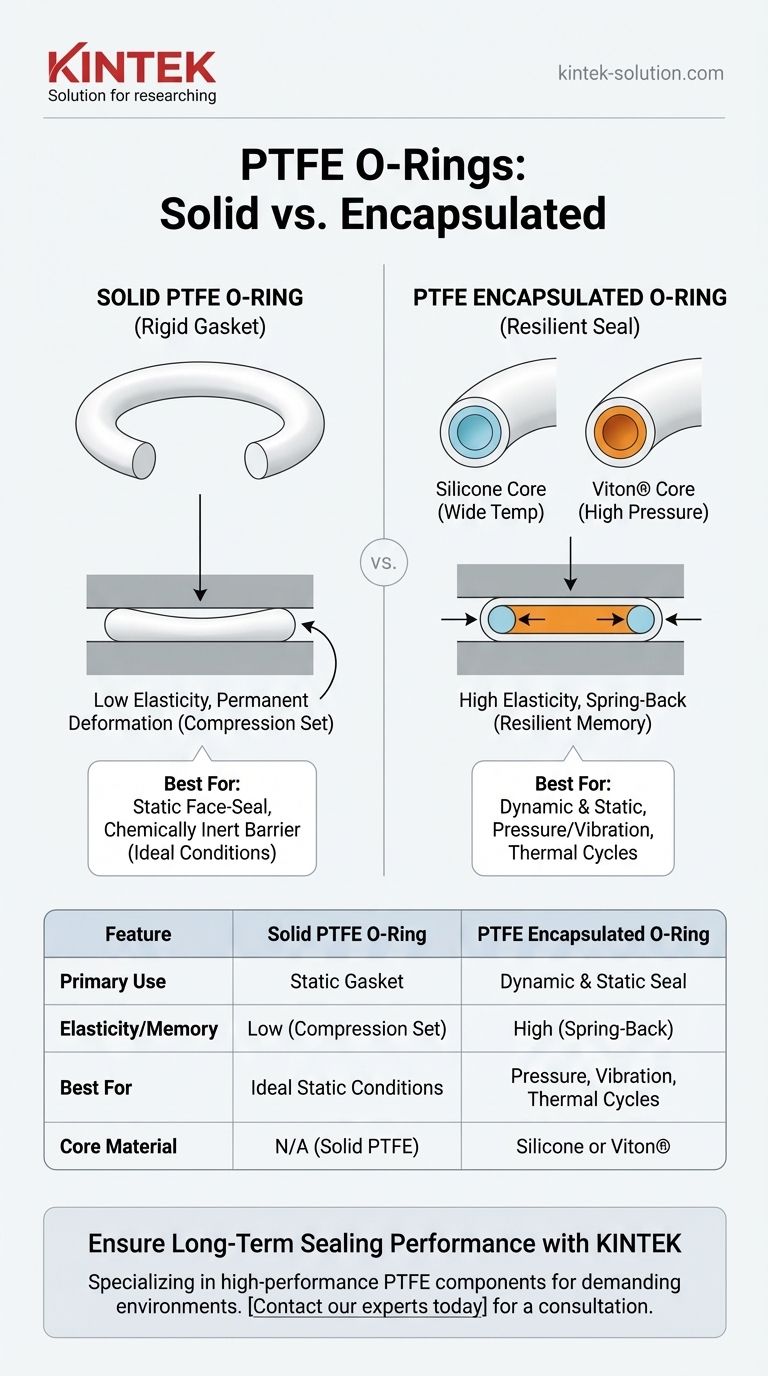

Визуальное руководство
