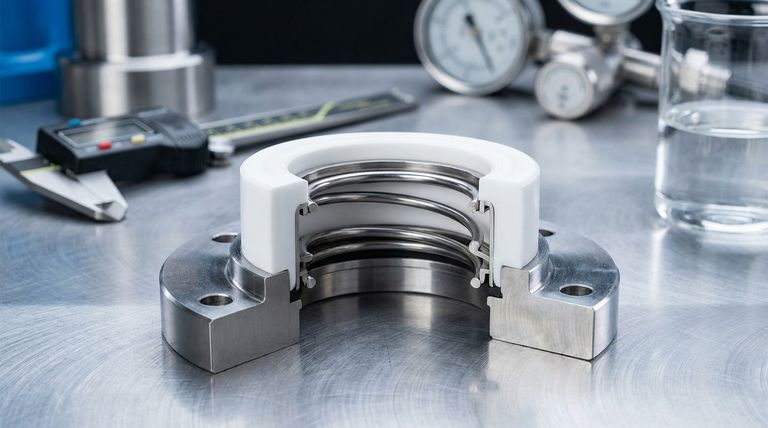

По своей сути, уплотнения из ПТФЭ с пружинным поджимом отличаются от других радиальных уплотнений тем, что сочетают в себе прочную, низкофрикционную оболочку из политетрафторэтилена (ПТФЭ) с внутренней металлической пружиной. Такая конструкция обеспечивает постоянное усилие уплотнения в условиях экстремальных температур, давлений и химических сред, где традиционные эластомерные уплотнения быстро разрушаются и выходят из строя. Это точно спроектированные компоненты, предназначенные для надежной работы в сложных условиях, а не серийные изделия.
Фундаментальное различие заключается не только в материале, но и в том, что они призваны преодолевать. В то время как стандартное резиновое уплотнение полагается на собственную ограниченную эластичность, уплотнение из ПТФЭ с пружинным поджимом использует механическую пружину для обеспечения надежного уплотнения в условиях, которые разрушили бы обычные материалы.
Анатомия высокопроизводительного уплотнения
Чтобы понять их превосходство в конкретных применениях, необходимо сначала понять два их основных компонента. Производительность уплотнения является прямым результатом синергии между внешней оболочкой и внутренней пружиной.
Высокопроизводительная оболочка из ПТФЭ
Внешняя кромка и корпус уплотнения изготавливаются методом точной обработки из ПТФЭ и его различных наполненных составов. Этот материал выбирается из-за уникального сочетания свойств, с которыми не могут сравниться эластомеры, такие как резина.
Ключевые характеристики включают универсальную химическую совместимость, что означает, что он не набухает, не разрушается и не выходит из строя при контакте с агрессивными растворителями или химикатами. Это устраняет необходимость в сложных проверках совместимости, которые часто требуются для эластомерных уплотнений.
Кроме того, ПТФЭ имеет чрезвычайно низкий коэффициент трения. Это предотвращает явление «прерывистого скольжения» (slip-stick), распространенное в динамических приложениях, и позволяет работать на высоких скоростях и даже в условиях сухого хода без выделения разрушающего тепла.
Внутренняя пружина поджима
В отличие от резины, ПТФЭ не обладает естественной эластичностью и может быть подвержен остаточной деформации сжатия. Внутренняя металлическая пружина является двигателем уплотнения, обеспечивая постоянную, стабильную механическую силу, необходимую для прижима кромок оболочки ПТФЭ к уплотняемой поверхности.
Эта пружина обеспечивает плотное уплотнение даже при низком давлении и компенсирует любой износ, тепловое расширение или ползучесть материала в течение длительного срока службы уплотнения. Могут использоваться различные типы пружин, такие как консольные V-образные пружины или наклонные спиральные пружины, для точного контроля нагрузки уплотнения для конкретных применений.
Ключевые отличия в производительности
Сочетание оболочки из ПТФЭ и пружины поджима создает уплотнение с рабочими характеристиками, далеко превосходящими резиновые или даже стандартные металлические уплотнения.
Устойчивость к экстремальным температурам
Уплотнения из ПТФЭ с пружинным поджимом эффективно работают в широком диапазоне температур: от криогенных условий при -425°F (-254°C) до высокотемпературного режима при 575°F (302°C).
Большинство эластомерных уплотнений имеют гораздо более узкое рабочее окно, часто выходя из строя при температуре ниже -40°F (-40°C) или выше 392°F (200°C), поскольку материал становится хрупким или разрушается.
Работа при высоком давлении и высокой скорости
Прочная конструкция позволяет этим уплотнениям выдерживать экстремальное давление, некоторые из них рассчитаны на работу свыше 30 000 фунтов на квадратный дюйм (psi).
Их низкое трение делает их идеальными для высокоскоростных ротационных применений, где стандартное резиновое уплотнение быстро перегреется и износится.
Превосходный срок службы и надежность
В суровых условиях эксплуатации уплотнения из ПТФЭ с пружинным поджимом могут служить от 10 000 до 50 000 часов.
Это значительно превосходит резиновые уплотнения (3 000–8 000 часов) и стандартные металлические уплотнения (5 000–20 000 часов). Конструкция невосприимчива к старению, охрупчиванию и остаточной деформации сжатия, которые поражают эластомеры с течением времени.
Понимание компромиссов
Хотя они предлагают превосходную производительность, эти уплотнения не являются универсальной заменой для всех остальных типов. Понимание их ограничений является ключом к правильному применению.
Более высокая начальная стоимость
Использование высокоэффективных материалов и точной обработки делает уплотнения из ПТФЭ с пружинным поджимом дороже при покупке, чем стандартное формованное резиновое уплотнительное кольцо или торцевое уплотнение. Их ценность проявляется в сокращении простоев и надежности в тех применениях, где менее качественные уплотнения вышли бы из строя.
Чувствительность к установке
Оболочка из ПТФЭ представляет собой жесткий полимер, а не мягкий эластомер. Он менее терпим к плохому состоянию поверхности и требует большей осторожности при установке, чтобы избежать царапин или повреждения уплотнительной кромки, что может создать путь для утечки.
Меньшая податливость на неровных поверхностях
В низкотребовательных применениях с плохой или неровной уплотняемой поверхностью мягкое, податливое резиновое уплотнение может работать лучше. Относительная жесткость оболочки из ПТФЭ требует хорошо подготовленной и гладкой поверхности гнезда для обеспечения герметичного прилегания.
Сделайте правильный выбор для вашей цели
Выбор правильного уплотнения требует соответствия возможностей компонента требованиям применения.
- Если ваш основной акцент — экономическая эффективность в стандартном применении: Традиционного эластомерного уплотнения, вероятно, будет достаточно для умеренных температур, давлений и неагрессивных сред.
- Если ваш основной акцент — надежность в экстремальных условиях: Уплотнение из ПТФЭ с пружинным поджимом является окончательным выбором для высоких/низких температур, агрессивных химикатов, высокого давления или высокоскоростной динамики.
- Если ваш основной акцент — чистота и предотвращение загрязнения: Химическая инертность и доступность материалов, соответствующих стандартам FDA, делают уплотнения из ПТФЭ незаменимыми для применений в медицине, пищевой промышленности и производстве полупроводников.
В конечном счете, выбор уплотнения с пружинным поджимом — это инженерное решение об инвестировании в надежность там, где производительность имеет решающее значение.
Сводная таблица:
| Характеристика | Уплотнение из ПТФЭ с пружинным поджимом | Стандартное эластомерное уплотнение |
|---|---|---|
| Диапазон температур | От -425°F до 575°F (-254°C до 302°C) | Обычно от -40°F до 392°F (-40°C до 200°C) |
| Химическая стойкость | Универсальная совместимость, инертность | Ограниченная, требуются проверки совместимости |
| Предел давления | До 30 000+ psi | Более низкие пределы давления |
| Срок службы | 10 000 - 50 000 часов | 3 000 - 8 000 часов |
| Трение | Чрезвычайно низкий коэффициент | Более высокое трение, склонность к прерывистому скольжению |
