Как Клапан-Бабочка С Футеровкой Из Птфэ Соотносится С Другими Типами Клапанов? Руководство По Превосходной Герметизации И Химической Стойкости

По своей сути, клапан-бабочка с футеровкой из политетрафторэтилена (ПТФЭ) предлагает уникальное сочетание исключительной химической стойкости и компактной, быстродействующей конструкции. По сравнению с такими альтернативами, как клапаны с жестким уплотнением, он обеспечивает превосходную герметизацию, а его легкий форм-фактор делает его более компактным, чем другие варианты с фторопластовой футеровкой, такие как шаровые или пробковые клапаны.

Решение об использовании клапана-бабочки с футеровкой из ПТФЭ — это стратегический компромисс. Вы выбираете элитную химическую защиту и герметичность с нулевой утечкой в легком, быстродействующем корпусе, принимая при этом более короткий срок службы по сравнению с более долговечными альтернативами с металлическим уплотнением.

Как клапан-бабочка с футеровкой из ПТФЭ соотносится с другими типами клапанов? Руководство по превосходной герметизации и химической стойкости

Определяющие характеристики клапана-бабочки с футеровкой из ПТФЭ

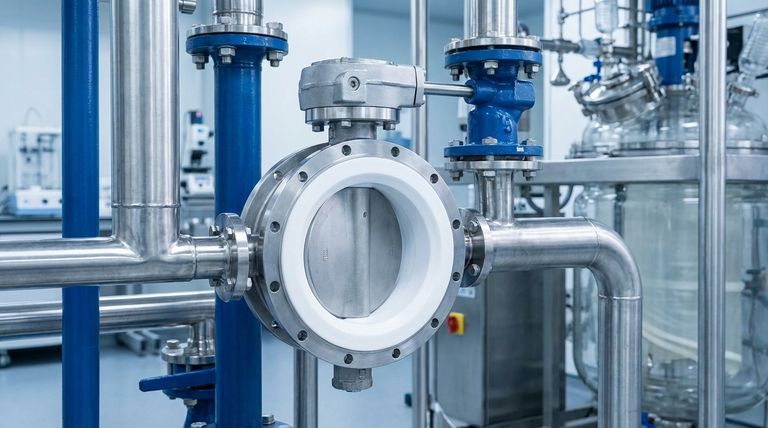

Клапан-бабочка с футеровкой из ПТФЭ — это не просто клапан, сделанный из ПТФЭ. Это сложная конструкция, в которой прочный металлический корпус, обычно из углеродистой или нержавеющей стали, защищен химически инертной футеровкой из ПТФЭ.

Как это работает: барьер из ПТФЭ

Внутренняя часть корпуса клапана и часто его центральный диск полностью инкапсулированы в ПТФЭ. Эта футеровка действует как непроницаемый барьер, изолируя конструктивные металлические компоненты от прямого контакта с технологической средой.

Такая конструкция гарантирует, что агрессивные среды контактируют только с ПТФЭ, предотвращая химическое воздействие на основную конструкцию клапана и обеспечивая чистоту рабочей среды.

Исключительная химическая стойкость

ПТФЭ является одним из наиболее химически инертных материалов, используемых в промышленности. Он практически невосприимчив к воздействию агрессивных кислот, щелочей, растворителей и других коррозионных веществ. Это делает его идеальным выбором для работы с токсичными или высокореактивными средами.

Превосходные характеристики герметизации

Присущая ПТФЭ гибкость позволяет диску клапана плотно прилегать к футеровке, создавая исключительно плотное уплотнение. Эта способность позволяет клапанам-бабочкам с футеровкой из ПТФЭ достигать полной герметизации (нулевой утечки), что является критически важным требованием в химической переработке и фармацевтике.

Широкий диапазон рабочих температур

Эти клапаны могут эффективно работать в широком диапазоне температур, обычно от -100°F до 500°F (-73°C до 260°C). Эта универсальность позволяет использовать их как в криогенных, так и в высокотемпературных процессах.

Низкое трение и эффективность потока

ПТФЭ имеет чрезвычайно низкий коэффициент трения, который часто сравнивают с мокрым льдом по мокрому льду. Эта гладкая, антипригарная поверхность предотвращает прилипание среды к внутренним частям клапана, снижает крутящий момент при срабатывании и минимизирует износ при работе.

Прямое сравнение с ключевыми альтернативами

Понимание того, как клапан-бабочка с футеровкой из ПТФЭ соотносится с другими вариантами, имеет решающее значение для правильного выбора. Выбор полностью зависит от конкретных требований вашего применения.

По сравнению с клапанами-бабочками с жестким уплотнением (с металлическим уплотнением)

Это наиболее распространенное сравнение. Клапан с жестким уплотнением использует металлический диск и металлическое седло, что делает его чрезвычайно прочным и устойчивым к истиранию.

Клапаны с футеровкой из ПТФЭ обеспечивают гораздо более высокую производительность герметизации, часто достигая герметичности по пузырькам, чего не могут обеспечить металлические клапаны. Однако клапаны с жестким уплотнением имеют значительно более длительный срок службы и могут выдерживать гораздо более высокие давления и температуры.

По сравнению с другими клапанами с фторопластовой футеровкой (ПФА/ФЭП)

Клапаны также могут быть футерованы другими фторопластами, такими как ПФА или ФЭП. Хотя все они обеспечивают превосходную химическую стойкость, основное различие заключается в типе клапана.

Клапан-бабочка с футеровкой из ПТФЭ более компактен, легче и лучше подходит для быстрого перекрытия, чем шаровой или пробковый клапан с футеровкой из ПТФЭ. Однако полнопроходной шаровой или пробковый клапан обеспечит более высокую пропускную способность при меньшем перепаде давления.

По сравнению с нефутерованными легированными клапанами

Для менее агрессивных сред могут подойти нефутерованные клапаны из нержавеющей стали или специального сплава. Клапан с футеровкой из ПТФЭ специально разработан для применений, где даже высококачественные сплавы в конечном итоге подвергнутся коррозии, что делает его окончательным выбором для работы с высококоррозионными химикатами.

Понимание компромиссов и ограничений

Ни один клапан не идеален для каждой ситуации. Знание присущих клапану-бабочке с футеровкой из ПТФЭ компромиссов является ключом к предотвращению дорогостоящих отказов.

Ограниченный срок службы и старение

Основным недостатком ПТФЭ является то, что это мягкий материал, подверженный старению и деградации с течением времени, особенно при термических циклах. Это обеспечивает ему более короткий срок службы по сравнению с прочностью и износостойкостью металлических клапанов.

Не подходит для абразивных сред

Мягкая футеровка из ПТФЭ очень восприимчива к повреждениям от абразивных частиц, суспензий или кристаллизующихся сред. Такие условия быстро приведут к эрозии футеровки, разрушению уплотнения и выходу клапана из строя. Клапаны с жестким уплотнением — правильный выбор для абразивных сред.

Границы давления и температуры

Хотя его температурный диапазон широк, у ПТФЭ есть четкие верхние пределы. Для применений, связанных с экстремальными температурами или очень высоким давлением, клапан с металлическим уплотнением является единственным надежным вариантом. Всегда проверяйте, что ваши рабочие условия находятся в пределах указанных производителем характеристик клапана.

Как выбрать правильный клапан для вашего применения

Ваш выбор должен определяться вашим самым важным операционным требованием.

Если ваш основной приоритет — герметичность при работе с агрессивными химикатами: Клапан-бабочка с футеровкой из ПТФЭ — отличный выбор благодаря плотному перекрытию и химической инертности.
Если ваш основной приоритет — максимальная долговечность и длительный срок службы: Клапан-бабочка с жестким уплотнением (с металлическим уплотнением) является более прочным и износостойким вариантом.
Если ваш основной приоритет — максимальная пропускная способность при минимальном перепаде давления: В первую очередь следует рассмотреть полнопроходную конструкцию, такую как шаровой или пробковый клапан с футеровкой из ПТФЭ.
Если ваш основной приоритет — компактность и быстрое перекрытие: Компактная конструкция клапана-бабочки с поворотом на четверть оборота превосходит более громоздкие альтернативы.

Четко определив свою основную инженерную цель, вы сможете уверенно выбрать клапан, который обеспечит наилучшую производительность и ценность для вашей системы.

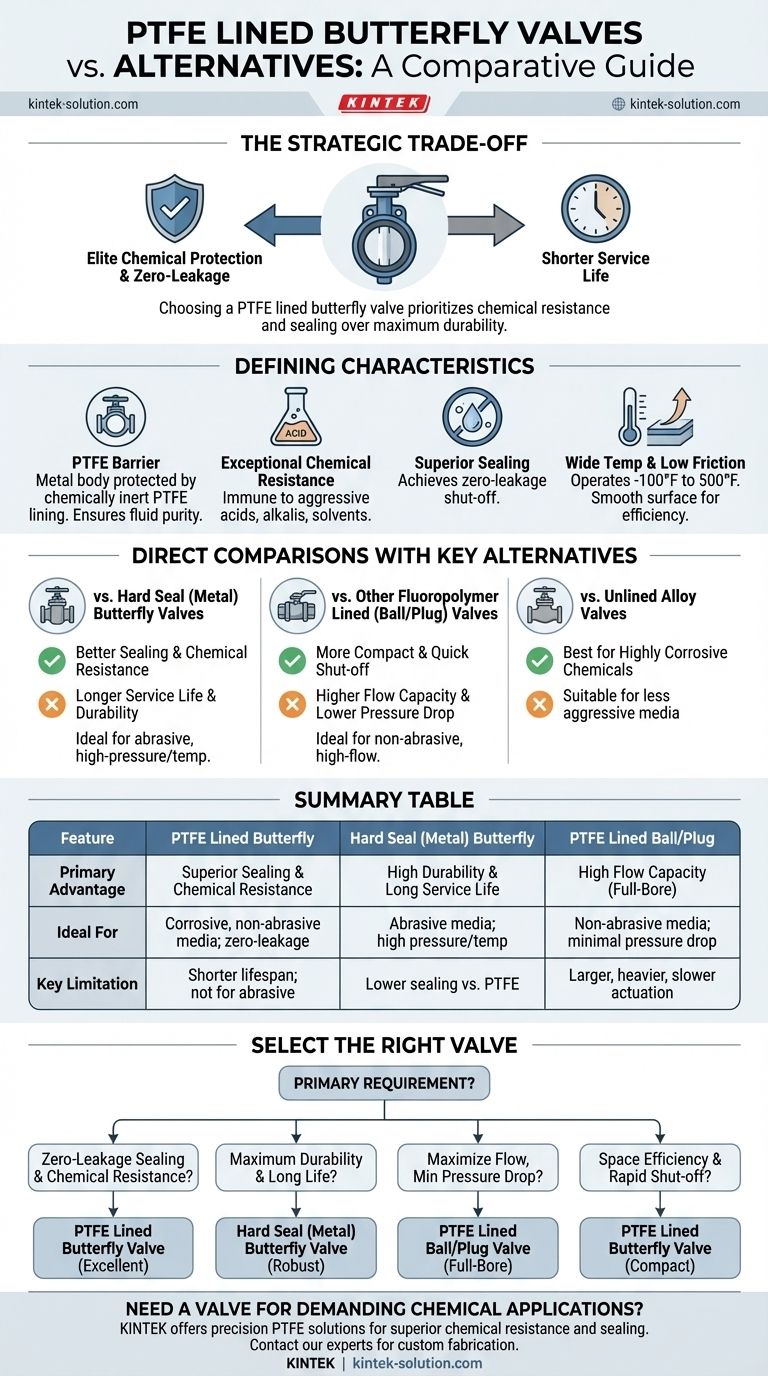

Сводная таблица:

Характеристика	Клапан-бабочка с футеровкой из ПТФЭ	Клапан-бабочка с жестким уплотнением (металлический)	Шаровой/пробковый клапан с футеровкой из ПТФЭ
Основное преимущество	Превосходная герметизация и химическая стойкость	Высокая долговечность и длительный срок службы	Высокая пропускная способность (полнопроходной)
Идеально подходит для	Агрессивные, неабразивные среды; герметичное перекрытие	Абразивные среды; высокое давление/температура	Неабразивные среды; минимальный перепад давления
Ключевое ограничение	Более короткий срок службы; не для абразивных сред	Более низкая производительность герметизации по сравнению с ПТФЭ	Более крупный, тяжелый и медленное срабатывание
