По своей сути, конструкция дискового затвора, футерованного PTFE, улучшает рабочие характеристики за счет использования химически инертного и антипригарного слоя политетрафторэтилена (PTFE) для полной изоляции металлического корпуса и компонентов клапана от рабочей среды. Это создает мощный гибрид, сочетающий структурную прочность и жесткость металлического клапана с исключительной стойкостью PTFE, решая общие проблемы коррозии, утечек и рабочего трения.
Основное преимущество заключается не просто в добавлении защитного слоя, а в фундаментальном объединении двух материалов для создания клапана, который использует лучшие свойства обоих: механическую прочность металла и почти универсальную химическую и термическую устойчивость PTFE.
Основной принцип конструкции: изоляция металла от среды
Основная функция футеровки PTFE — служить непрерывным, непроницаемым барьером. Эта простая концепция имеет глубокие последствия для рабочих характеристик и долговечности клапана.
Как работает футеровка PTFE
PTFE наносится либо в виде футеровки на седло клапана, либо в виде оболочки на диск клапана. Это гарантирует, что протекающая среда — будь то агрессивная кислота, растворитель или очищенная вода — никогда не вступает в прямой контакт с нижележащим корпусом из чугуна, углеродистой стали или нержавеющей стали.
Такая конструкция эффективно предотвращает коррозию, ржавчину и химическое разрушение, которые в противном случае уничтожили бы стандартный металлический клапан в сложных условиях эксплуатации.
Использование пластичности материала для идеального уплотнения
PTFE — относительно мягкий и податливый материал. Эта пластичность является ключевым преимуществом, позволяя диску плотно прилегать к седлу при закрытии.
Такое плотное прилегание компенсирует любые мелкие неровности и создает исключительно надежное уплотнение, часто обеспечивая нулевую утечку там, где критически важно герметичное перекрытие.
Компенсация недостатков материала
Хотя PTFE обладает невероятными химическими свойствами, ему не хватает структурной прочности для самостоятельного удержания высокого давления в линии.
Металлический корпус клапана обеспечивает необходимую жесткость и удержание давления. Такая синергетическая конструкция позволяет клапану работать в сложных промышленных условиях, где сплошной пластиковый клапан вышел бы из строя.
Объяснение ключевых улучшений рабочих характеристик
Интеграция PTFE приводит к ряду явных и измеримых улучшений рабочих характеристик по сравнению с традиционными полностью металлическими или простыми эластомерными футерованными клапанами.
Непревзойденная коррозионная стойкость
Футеровка PTFE делает клапан инертным к широкому спектру агрессивных химикатов, включая сильные кислоты, щелочи и окислители. Это делает его предпочтительным решением для химической обработки, фармацевтики и других отраслей, работающих с коррозионными веществами.
Широкий диапазон рабочих температур
PTFE сохраняет свои свойства в широком температурном диапазоне. Он остается эффективным и устойчивым в условиях от криогенных температур (-196°C) до высокотемпературных процессов (200°C).
Предотвращение налипания среды
Поверхность PTFE известна своей антипригарностью, как и в случае с посудой. Эта низкоэнергетическая поверхность предотвращает прилипание или засорение компонентов клапана рабочей средой.
Это обеспечивает плавный, постоянный поток и значительно снижает затраты на техническое обслуживание, необходимое для очистки внутренних частей клапана.
Снижение трения и более простое управление
PTFE имеет один из самых низких коэффициентов трения среди всех твердых материалов. Это означает, что диск может вращаться для открытия и закрытия с минимальным сопротивлением.
Прямые преимущества заключаются в снижении крутящего момента, необходимого для привода (что позволяет использовать меньшие и менее дорогие приводы), и значительном уменьшении износа штока и уплотнений в течение срока службы клапана.
Понимание компромиссов и ограничений
Хотя футерованная PTFE конструкция очень эффективна, она не является универсальным решением. Понимание ее ограничений имеет решающее значение для правильного применения.
Ограничения по давлению и температуре
Несмотря на широкий температурный диапазон, PTFE может быть поврежден при экстремальных верхних пределах в сочетании с высоким давлением. Материал может размягчиться, что потенциально повлияет на целостность уплотнения. Крайне важно работать в пределах указанной производителем кривой давления и температуры.
Чувствительность к абразивным средам
PTFE — мягкий материал. Он отлично подходит для чистых, коррозионных жидкостей и газов, но не подходит для сред, содержащих абразивные частицы, суспензии или твердые вещества. Они могут быстро вызвать эрозию или царапины на футеровке, что приведет к преждевременному выходу из строя.
Чувствительность к установке
Целостность футеровки PTFE имеет первостепенное значение. Неосторожное обращение или неправильная установка, например, чрезмерное затягивание болтов фланца, могут повредить или деформировать футеровку в местах фланцевых соединений. Это может создать путь утечки, полностью сводя на нет преимущества клапана.
Выбор правильного решения для вашего применения
Выбор правильного клапана требует соответствия его сильных сторон вашей основной операционной цели.
- Если ваш основной фокус — работа с высококоррозионными химикатами: Футерованный PTFE дисковый затвор является отраслевым стандартом, предлагая превосходную защиту от химического воздействия при более низкой стоимости, чем клапаны из экзотических сплавов.
- Если ваш основной фокус — чистота и предотвращение загрязнения: Антипригарная, инертная поверхность PTFE делает его отличным выбором для фармацевтики, пищевой промышленности и напитков или систем с водой высокой чистоты.
- Если ваш основной фокус — эффективность работы и низкие эксплуатационные расходы: Конструкция с низким коэффициентом трения и предотвращением засорения снижает затраты на привод и циклы очистки, продлевая срок службы клапана с минимальным вмешательством.
- Если ваш основной фокус — удержание абразивных суспензий: Вам следует рассмотреть альтернативу, например, резиновый футерованный клапан или шиберный затвор, специально разработанный для абразивных сред.
В конечном счете, конструкция футерованного PTFE дискового затвора обеспечивает высокоэффективное, универсальное и экономичное решение для некоторых из самых сложных промышленных задач по работе с жидкостями.
Сводная таблица:
| Характеристика производительности | Преимущество |
|---|---|
| Футеровка PTFE | Создает барьер, изолируя металл от агрессивной среды |
| Коррозионная стойкость | Инертен к сильным кислотам, щелочам и окислителям |
| Диапазон температур | Работает от -196°C до 200°C |
| Антипригарная поверхность | Предотвращает налипание среды и засорение |
| Низкое трение | Снижает крутящий момент, износ и затраты на привод |
| Герметичное уплотнение | Обеспечивает нулевую утечку, герметичное перекрытие |
Нужен надежный футерованный PTFE затвор для вашего сложного применения? KINTEK специализируется на производстве высокоэффективных PTFE компонентов, включая индивидуальные уплотнения, футеровки и лабораторную посуду. Независимо от того, работаете ли вы в полупроводниковой, медицинской, лабораторной или промышленной сфере, мы предоставляем точно спроектированные решения от прототипов до крупносерийных заказов. Свяжитесь с нами сегодня, чтобы обсудить, как наш опыт в области PTFE может повысить производительность и долговечность вашей системы!

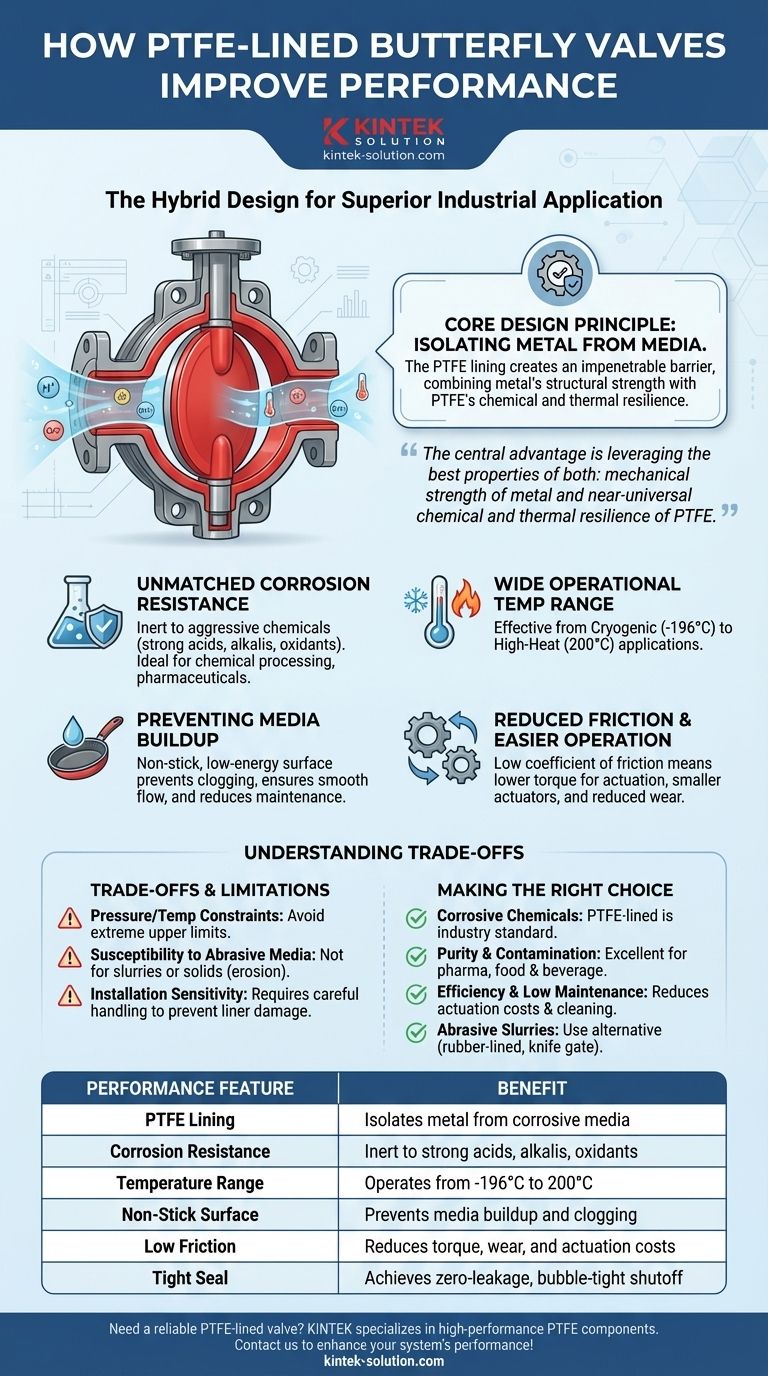

Визуальное руководство
