Что Такое Трубы С Футеровкой Из Птфэ И Где Они Используются? Полное Руководство По Коррозионностойким Трубопроводам

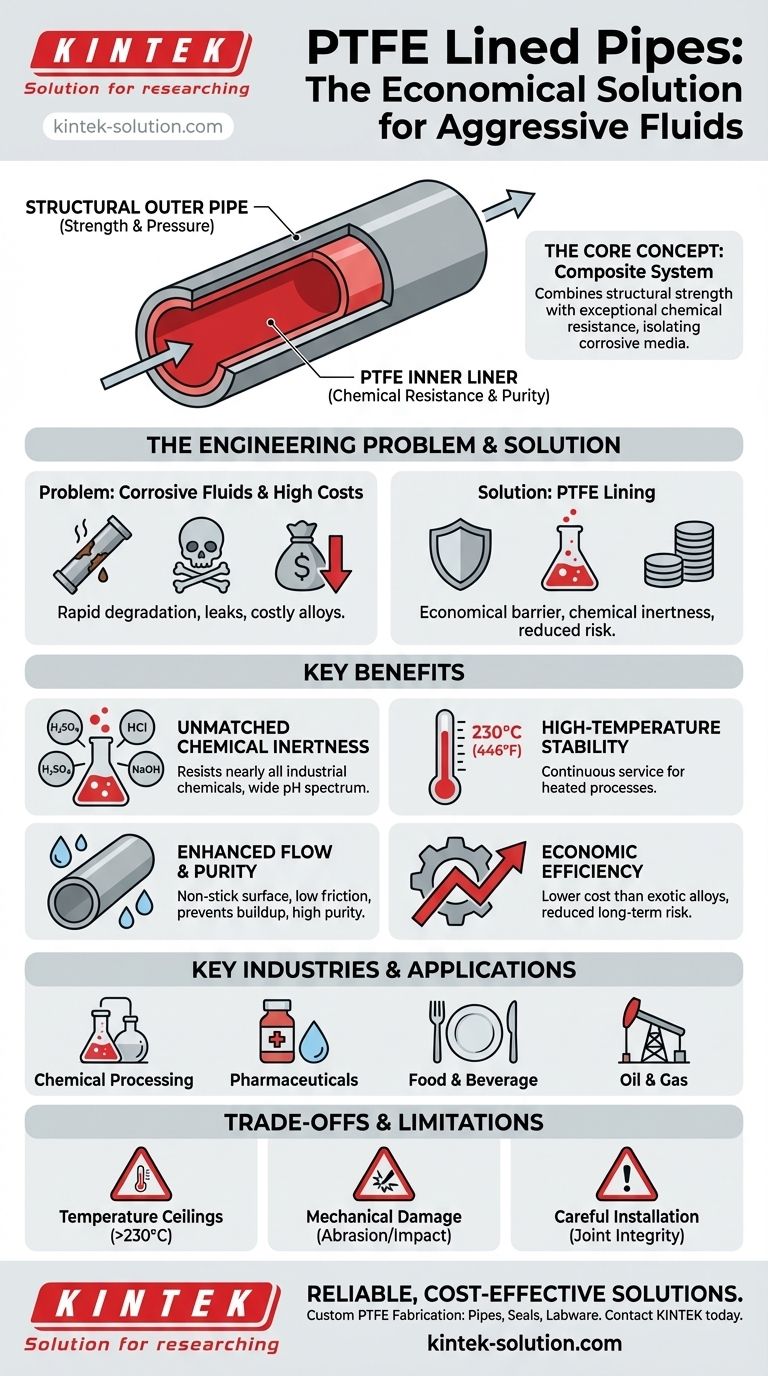

По своей сути, труба с футеровкой из ПТФЭ — это композитная система, состоящая из стандартной конструкционной трубы (часто из углеродистой или нержавеющей стали) с внутренним слоем из политетрафторэтилена (ПТФЭ), прикрепленным к ее внутренней поверхности. Такая конструкция сочетает структурную прочность и доступность внешней трубы с исключительной химической стойкостью внутреннего лайнера, что делает ее первоклассным выбором для безопасной транспортировки высокоагрессивных или сверхчистых жидкостей, для которых в противном случае потребовались бы дорогостоящие экзотические сплавы.

Основная ценность труб с футеровкой из ПТФЭ заключается не только в коррозионной стойкости, но и в экономической эффективности. Это позволяет инженерам использовать надежные, экономичные конструкционные материалы для агрессивных химических применений, изолируя агрессивные среды химически инертным лайнером, что значительно снижает как первоначальные инвестиции, так и долгосрочный эксплуатационный риск.

Что такое трубы с футеровкой из ПТФЭ и где они используются? Полное руководство по коррозионностойким трубопроводам

Инженерная проблема: Безопасная транспортировка агрессивных жидкостей

Прежде чем понять решение, важно оценить саму проблему. Транспортировка жидкостей, которые являются сильнокислыми, щелочными или сверхчистыми, представляет собой серьезную инженерную задачу.

Высокая стоимость коррозии

Использование стандартных металлических труб для агрессивных химикатов приводит к быстрой деградации. Это приводит к дорогостоящим утечкам, загрязнению технологического процесса, незапланированным простоям для замены и значительным угрозам безопасности из-за воздействия опасных веществ.

Ограничения специальных сплавов

Традиционным решением является изготовление целых трубопроводных систем из экзотических сплавов, таких как Hastelloy или титан. Хотя это эффективно, эти материалы непомерно дороги, что чрезвычайно увеличивает стоимость проекта.

Как футеровка из ПТФЭ обеспечивает превосходное решение

Трубы с футеровкой из ПТФЭ предлагают более практичную и экономичную альтернативу, разделяя функции структурной поддержки и химической стойкости.

Принцип защитного барьера

Внешняя труба, как правило, из углеродистой стали, обеспечивает необходимую механическую прочность для работы под давлением системы и внешними нагрузками. Внутренний лайнер из ПТФЭ действует как бесшовный, нереактивный барьер, полностью защищая конструкционную трубу от технологической жидкости.

Непревзойденная химическая инертность

ПТФЭ известен своей инертностью и нереактивностью практически со всеми промышленными химикатами и растворителями. Он может работать с широким спектром кислот, щелочей и органических соединений в широком диапазоне pH. Единственными заметными исключениями являются расплавленные щелочные металлы и высокореактивные соединения фтора.

Термостойкость

ПТФЭ сохраняет свою целостность и химическую стойкость при непрерывной рабочей температуре до 230°C (446°F). Это делает его пригодным для широкого спектра нагреваемых химических процессов, где другие полимеры вышли бы из строя.

Улучшенный поток и чистота

ПТФЭ имеет чрезвычайно низкий коэффициент трения — это антипригарная поверхность. Это минимизирует внутреннее трение, уменьшая энергию, необходимую для перекачки жидкостей. Это также предотвращает накопление отложений, обеспечивая плавный поток и делая его идеальным для применений, требующих высокой чистоты, в фармацевтической и пищевой промышленности, где загрязнение недопустимо.

Ключевые отрасли и области применения

Уникальные свойства труб с футеровкой из ПТФЭ делают их незаменимыми в нескольких критически важных секторах:

Химическая переработка: Стандартный выбор для перекачки агрессивных химикатов, таких как серная кислота, соляная кислота и гидроксид натрия.
Фармацевтика: Используется для систем воды для инъекций (WFI) высокой чистоты и транспортировки чувствительных активных ингредиентов, где предотвращение выщелачивания и загрязнения имеет первостепенное значение.
Пищевая промышленность: Обеспечивает чистоту продукта и гладкую, легко очищаемую поверхность для переработки различных пищевых продуктов.
Нефть и газ: Обрабатывает агрессивные химикаты, используемые при добыче и переработке, предотвращая отказ оборудования в суровых условиях.

Понимание компромиссов и ограничений

Несмотря на высокую эффективность, системы с футеровкой из ПТФЭ не являются универсальным решением. Объективная оценка требует признания их ограничений.

Потолок температуры

Хотя предел в 230°C высок, некоторые специализированные химические процессы проводятся при еще более высоких температурах. В этих случаях может все еще потребоваться труба из цельного металлического сплава.

Восприимчивость к механическим повреждениям

Лайнер из ПТФЭ, хотя и прочный, мягче металла. Он может быть поврежден сильными абразивными суспензиями или неправильным обращением при установке. Необходимо соблюдать осторожность, чтобы избежать царапин или повреждения лайнера.

Требуется тщательная установка

Целостность футерованной трубопроводной системы в значительной степени зависит от правильной сборки соединений. Фланцевые соединения должны быть тщательно затянуты, чтобы обеспечить идеальное уплотнение без раздавливания или повреждения развальцованной уплотнительной поверхности ПТФЭ.

Проницаемость в особых случаях

Для некоторых газов с малыми молекулами при высоких температурах со временем может произойти микроскопическая проницаемость через лайнер из ПТФЭ. Хотя это не является проблемой для большинства жидких применений, это фактор проектирования для очень специфических газовых сред высокого давления.

Принятие правильного решения для вашей системы

Выбор правильного материала для трубопровода зависит от вашей основной цели.

Если ваша основная цель — широкая химическая стойкость: Труба с футеровкой из ПТФЭ является отраслевым эталоном, предлагая почти универсальную совместимость при доле стоимости редких металлических сплавов.
Если ваша основная цель — чистота продукта: Невыщелачивающиеся и антипригарные свойства ПТФЭ делают его идеальным выбором для фармацевтических применений, полупроводниковой или пищевой промышленности.
Если ваша основная цель — долгосрочная надежность и безопасность: Долговечность футеровки из ПТФЭ значительно снижает риск катастрофического отказа, защищая ваш персонал, окружающую среду и прибыль.

Понимая эти принципы, вы можете уверенно указать трубопроводную систему, которая будет безопасной, надежной и экономически обоснованной в течение всего срока службы.

Сводная таблица:

Характеристика	Преимущество	Ключевое соображение
Химическая инертность	Устойчив почти ко всем кислотам, щелочам и растворителям	Не подходит для расплавленных щелочных металлов или соединений фтора
Термостойкость	Непрерывная работа до 230°C (446°F)	Может быть недостаточным для процессов выше этой температуры
Низкое трение / Антипригарность	Улучшает поток, снижает энергопотребление, предотвращает накопление отложений	Лайнер может быть поврежден сильными абразивными суспензиями
Экономическая эффективность	Более низкая стоимость по сравнению с экзотическими металлическими сплавами, такими как Hastelloy	Требует тщательной установки для обеспечения целостности соединений
