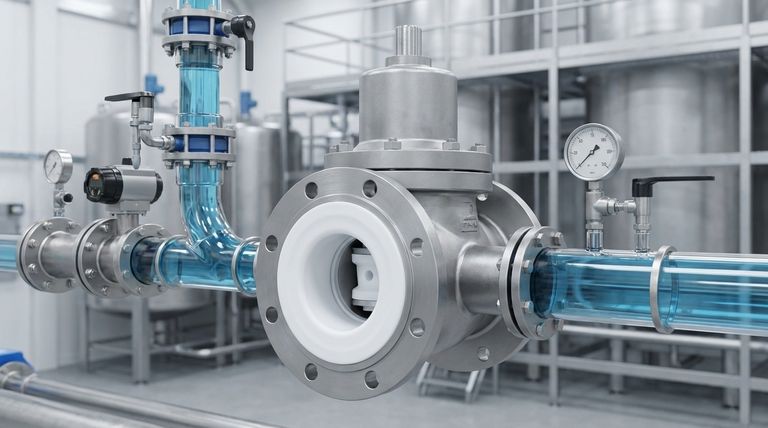

По своей сути, футерованный фторопластом (PTFE) шаровой кран — это специализированный регулирующий клапан, предназначенный для сложных промышленных применений. Он состоит из стандартного металлического корпуса клапана, в котором размещен вращающийся плунжер (пробка), при этом все поверхности, контактирующие с жидкостью, полностью футерованы слоем политетрафторэтилена (PTFE). Его основная цель — обеспечить точное регулирование потока или изоляцию для высокоагрессивных или высокочистых жидкостей, которые быстро разрушили бы стандартный металлический клапан.
Основная проблема при работе с агрессивными средами заключается не только в контроле потока, но и в сохранении материала. Клапаны с футеровкой из PTFE решают эту проблему, сочетая механическую прочность металлического корпуса с почти полной химической инертностью футеровки из PTFE, что создает экономичное и высоконадежное решение для агрессивных сред.
Основной принцип: двухслойное решение
Чтобы понять ценность футерованного фторопластом шарового крана, необходимо сначала понять его фундаментальную конструктивную философию. Это не один материал, а композитная система, разработанная для использования лучших свойств двух разных материалов.
Конструктивный корпус: прочность и стабильность
Внешний корпус клапана изготовлен из прочных металлов, таких как чугун с шаровидным графитом или нержавеющая сталь. Этот металлический кожух обеспечивает механическую прочность, необходимую для работы при высоком давлении в трубопроводе, поглощения рабочих нагрузок и надежного соединения с окружающей обвязкой.
Один только металлический корпус уязвим для химического воздействия.
Защитная футеровка: химическая инертность
Внутренние поверхности корпуса клапана и вся поверхность плунжера футерованы толстым, бесшовным слоем PTFE. Этот фторополимер действует как непроницаемый барьер, полностью изолируя металлическую конструкцию от рабочей среды.
PTFE выбирают за его исключительные свойства:
- Универсальная коррозионная стойкость: Он инертен практически ко всем промышленным химикатам, кислотам и растворителям.
- Термостойкость: Он сохраняет свою целостность при непрерывной работе при температурах до 230°C (446°F).
- Антипригарная поверхность: Его низкое трение и антипригарные свойства предотвращают накопление материала, снижают крутящий момент, необходимый для работы, и делают его идеальным для применений с высокой чистотой, где важна защита от загрязнений.
Ключевые функции и преимущества
В то время как футеровка обеспечивает защиту, механизм шарового крана обеспечивает функцию. Эта комбинация дает конкретные эксплуатационные преимущества.
Регулирование и изоляция потока
Клапан приводится в действие штоком, который вращает конический плунжер. Поворот на четверть оборота может перевести клапан из полностью открытого в полностью закрытое положение, обеспечивая надежную изоляцию (включение/выключение). Конструкция также позволяет частичное вращение, что обеспечивает дросселирование и регулирование расхода.
Обеспечение герметичности (Bubble-Tight Seal)
Конструкция создает большую площадь уплотнения между футерованным PTFE плунжером и корпусом. Это, в сочетании с некоторой пластичностью PTFE, обеспечивает плотное закрытие, предотвращающее внутренние утечки.
Критически важно, что эта конструкция также отлично справляется с предотвращением утечек в атмосферу (fugitive emissions) — утечек из штока клапана в окружающую среду. Это важнейший аспект безопасности и экологии при работе с опасными химикатами.
Понимание компромиссов
Ни одна технология не является универсальным решением. Объективная оценка требует признания ограничений.
Механические и термические пределы
Хотя PTFE обладает высокой стойкостью, у него есть свои пределы. Применения, связанные с экстремальными температурами за пределами его номинальных значений или присутствием высокоабразивных твердых частиц (шламов), со временем могут повредить футеровку. Структурная целостность по-прежнему определяется рейтингом давления металлического корпуса.
Риск повреждения футеровки
Целостность клапана полностью зависит от целостности футеровки. Неправильная установка, чрезмерное напряжение в трубопроводе или механическое воздействие могут вызвать разрыв или царапину в PTFE, обнажая металлический корпус для контакта с агрессивной средой и приводя к быстрому выходу из строя.
Первоначальная стоимость по сравнению с общей стоимостью владения
Футерованные PTFE клапаны обычно имеют более высокую первоначальную цену покупки, чем стандартные металлические или простые пластиковые клапаны. Однако их исключительная долговечность и низкие требования к техническому обслуживанию в агрессивных средах часто приводят к более низкой общей стоимости владения в течение срока службы клапана за счет минимизации простоев и затрат на замену.
Выбор правильного решения для вашего применения
Выбор правильного клапана требует соответствия технологии вашей основной операционной цели.
- Если ваш основной фокус — безопасность и работа с опасными химикатами: Ключевое преимущество — превосходная коррозионная стойкость и герметичность, предотвращающая опасные утечки и выбросы в атмосферу.
- Если ваш основной фокус — поддержание чистоты среды (например, фармацевтика, пищевая промышленность): Инертные, невымываемые и антипригарные свойства футеровки PTFE гарантируют, что ваш продукт не будет загрязнен самим клапаном.
- Если ваш основной фокус — снижение долгосрочных эксплуатационных расходов: Этот клапан — долгосрочная инвестиция в надежность, предлагающая увеличенный срок службы и минимальные требования к обслуживанию в средах, которые разрушили бы менее стойкие клапаны.
В конечном счете, выбор футерованного фторопластом шарового крана — это стратегическое решение для обеспечения безопасности, чистоты и долгосрочной надежности в ваших самых требовательных применениях по работе с жидкостями.
Сводная таблица:
| Характеристика | Преимущество |
|---|---|
| Футеровка PTFE | Универсальная коррозионная стойкость и антипригарная поверхность для высокой чистоты. |
| Металлический корпус | Обеспечивает структурную прочность для работы при высоком давлении в трубопроводе. |
| Конструкция шарового крана | Работа поворотом на четверть оборота для надежной изоляции (вкл./выкл.) и регулирования потока. |
| Герметичность | Предотвращает внутренние утечки и контролирует выбросы в атмосферу. |
Нужен надежный клапан для агрессивных химикатов или чувствительных процессов?
В KINTEK мы специализируемся на прецизионных компонентах из PTFE, включая изделия по индивидуальному заказу, такие как уплотнения, футеровки и лабораторная посуда для полупроводниковой, медицинской и промышленной отраслей. Наш опыт гарантирует, что ваши клапаны и системы обеспечат максимальную безопасность, чистоту и долговечность.
Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваше конкретное применение и получить индивидуальное решение.

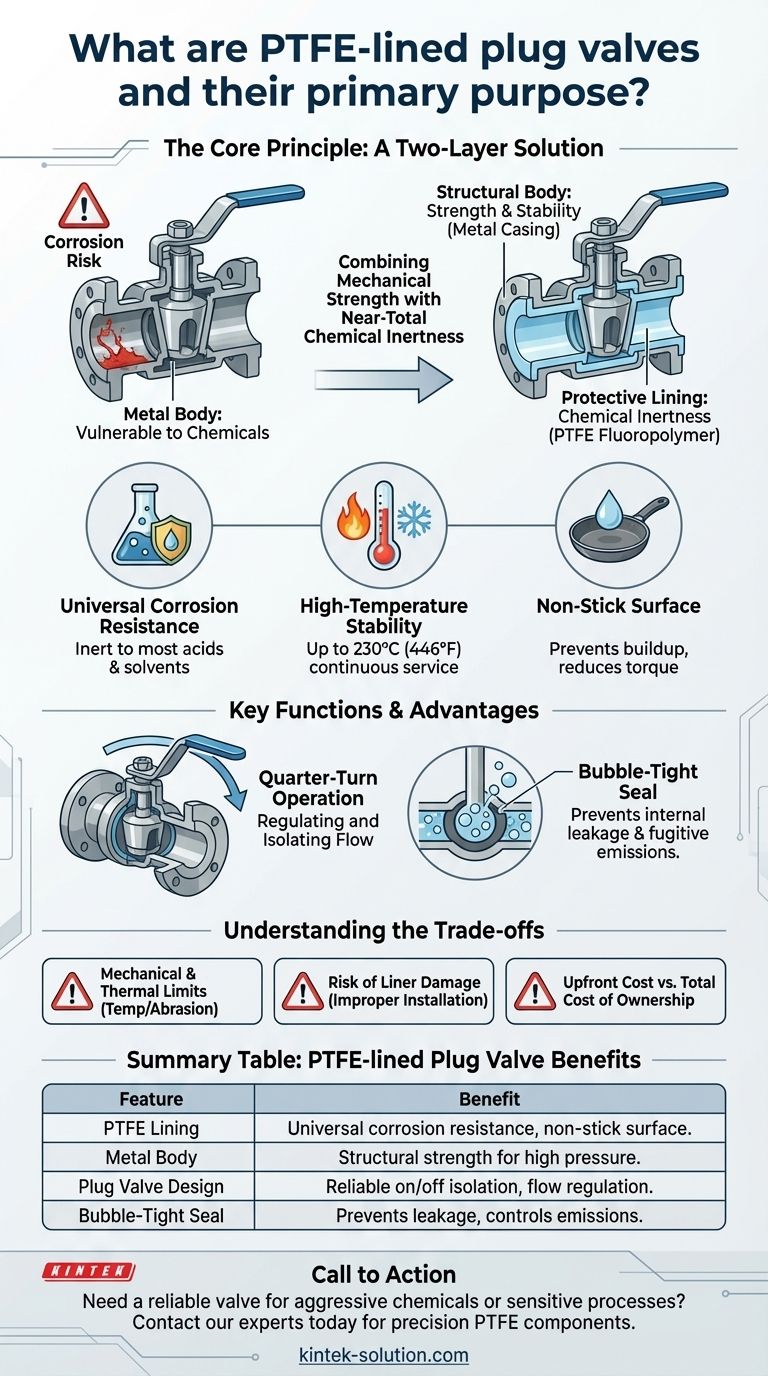

Визуальное руководство
