Наиболее распространенные типы уплотнений из ПТФЭ разработаны с учетом специфических промышленных движений и сред. К ним в первую очередь относятся уплотнения для возвратно-поступательного движения (уплотнения штока и поршня), уплотнения вращающихся валов для вращающихся компонентов и статические уплотнения, такие как торцевые уплотнения и прокладки для неподвижных частей. Существуют также специализированные версии для экстремальных условий, таких как высокое давление (HPHT), криогенные температуры и санитарные применения.
Основная проблема в промышленных уплотнениях заключается не просто в поиске долговечного материала, а в подборе конструкции уплотнения к конкретному применению. В то время как свойства ПТФЭ делают его превосходным материалом, его эффективность полностью зависит от выбора правильного типа уплотнения для движения, давления и среды, с которыми оно столкнется.
Почему ПТФЭ является первоклассным уплотнительным материалом
Политетрафторэтилен (ПТФЭ) — это синтетический фторполимер, ценимый за уникальное сочетание свойств. Эти присущие ему характеристики делают его исключительно универсальным и надежным выбором для самых требовательных уплотнительных применений в различных отраслях.
Непревзойденная химическая инертность
ПТФЭ не вступает в реакцию и устойчив практически ко всем промышленным химикатам и агрессивным средам. Это делает его бесценным для систем уплотнения в химическом синтезе, фармацевтике и перерабатывающих установках, где часто встречаются агрессивные вещества.
Чрезвычайно низкое трение
Обладая одним из самых низких коэффициентов трения среди всех твердых тел, ПТФЭ минимизирует сопротивление и износ в динамических приложениях. Это свойство антипригарности снижает энергопотребление и предотвращает накопление материала, способствуя увеличению срока службы компонентов и самоочистке.
Широкий температурный диапазон
ПТФЭ сохраняет свою целостность и герметизирующие характеристики в широком диапазоне температур, от криогенных минимумов до высоких температур. Эта стабильность делает его пригодным для применений, подверженных значительному термическому циклу.
Обзор распространенных типов уплотнений
Уплотнения из ПТФЭ — это не универсальное решение. Они разработаны для решения конкретных задач, которые лучше всего понять, классифицируя их по предполагаемому движению и применению.
Уплотнения для возвратно-поступательного движения (уплотнения штока и поршня)
Эти уплотнения предназначены для динамического, возвратно-поступательного линейного движения. Уплотнения штока предотвращают утечку жидкости из цилиндра вдоль штока поршня, в то время как уплотнения поршня предотвращают просачивание жидкости мимо самой головки поршня.
Уплотнения вращающихся валов
Используются для уплотнения вращающихся валов; они имеют решающее значение для защиты подшипников и удержания смазочных материалов. Распространенные конструкции включают:
- Однокромочные уплотнения: Лучше всего подходят для смазываемых сред с низким давлением.
- Двухкромочные уплотнения: Подходят как для смазываемых, так и для несмазываемых условий.
- Последовательные и встречные кромочные уплотнения: Разработаны для сред с высоким давлением или суровых условий, обеспечивая более надежное уплотнение.
Статические уплотнения (торцевые уплотнения и прокладки)
В отличие от динамических уплотнений, статические уплотнения используются между двумя неподвижными поверхностями. Прокладки из ПТФЭ и торцевые уплотнения создают герметичный барьер в таких применениях, как фланцы труб, корпуса клапанов и корпуса оборудования, используя химическую стойкость и гибкость ПТФЭ.
Набивка и уплотнения клапанов
Набивка из ПТФЭ — это форма механического компрессионного уплотнения, часто используемая для уплотнения штоков клапанов и насосов. Ее пластичность позволяет ей принимать сложную форму, обеспечивая надежное уплотнение в оборудовании, работающем с агрессивными или высокочистыми средами.
Уплотнения для экстремальных и специализированных сред
Помимо стандартных применений, специализированные уплотнения из ПТФЭ разрабатываются для работы в самых суровых условиях эксплуатации.
Уплотнения для высокого давления и HPHT
Для сред с высоким давлением/высокой температурой (HPHT) используются такие конструкции, как V-образные уплотнения (V-packings). Это уплотнения в форме шеврона, которые можно укладывать друг на друга для работы с экстремальным давлением, которое разрушило бы стандартное одинарное уплотнение.
Криогенные уплотнения
Внутренняя стабильность ПТФЭ при очень низких температурах делает его основным выбором для уплотнения клапанов и фитингов в криогенных установках, например, при работе со сжиженным природным газом (СПГ).
Санитарные уплотнения и уплотнения для ВЭЖХ
В фармацевтической, пищевой промышленности и лабораторных условиях (например, при ВЭЖХ-хроматографии) уплотнения не должны загрязнять продукт. Санитарные уплотнения из ПТФЭ разработаны для предотвращения загрязнения продукта и легко чистятся.
Уплотнения против выброса и лабиринтные уплотнения
Уплотнения против выброса являются критически важной функцией безопасности, предназначенной для предотвращения катастрофического отказа при внезапных скачках давления. Лабиринтные уплотнения — это бесконтактные уплотнения, которые используют сложный путь для предотвращения утечек, часто применяются во вращающихся механизмах с высокой скоростью, где трение недопустимо.
Ключевые конструктивные соображения
Хотя ПТФЭ предлагает значительные преимущества, его физические свойства вносят важные конструктивные аспекты, которые необходимо учитывать для обеспечения долгосрочной надежности.
Потенциал холодной текучести (ползучести)
ПТФЭ может медленно деформироваться или «течь» с течением времени под воздействием постоянной сжимающей нагрузки. Конструкция уплотнения должна учитывать это путем включения активаторов (таких как пружины или уплотнительные кольца), которые поддерживают постоянную силу уплотнения, даже если элемент ПТФЭ слегка деформируется.
Балансировка износостойкости
Ненаполненный ПТФЭ имеет более низкую износостойкость по сравнению с более твердыми материалами. Для динамических применений с высоким износом ПТФЭ часто смешивают с наполнителями (такими как углерод, стекло или бронза) для повышения долговечности — это ключевой фактор при создании индивидуальных уплотнений.
Важность индивидуального проектирования
Широкий спектр типов уплотнений подчеркивает важный момент: готовые решения не всегда достаточны. Многие требовательные применения требуют индивидуальных или спроектированных уплотнений, где геометрия и состав материала настраиваются в соответствии с конкретными требованиями по давлению, температуре и среде.
Как сделать правильный выбор для вашей цели
Выбор правильного уплотнения включает четкое понимание вашей основной эксплуатационной задачи.
- Если ваш основной фокус — уплотнение вращающегося вала: Ваш выбор — уплотнение вращающегося вала, при этом конфигурация кромки (одинарная, двойная, последовательная) определяется давлением и смазкой.
- Если ваш основной фокус — уплотнение линейного движения: Вам потребуется уплотнение штока или поршня для возвратно-поступательного движения, рассчитанное на динамическое движение вперед-назад.
- Если ваш основной фокус — экстремальное давление или температура: Ищите специализированные конструкции, такие как V-образные уплотнения для высокого давления или уплотнения криогенного класса для экстремального холода.
- Если ваш основной фокус — чистота и предотвращение загрязнения: Ваши лучшие варианты — санитарные уплотнения или уплотнения, специально разработанные для таких применений, как ВЭЖХ.
В конечном счете, соответствие конструкции уплотнения требованиям применения является ключом к использованию замечательных свойств ПТФЭ и достижению надежного, долговечного решения.
Сводная таблица:
| Тип уплотнения | Основное применение | Ключевые характеристики |
|---|---|---|
| Уплотнения для возвратно-поступательного движения | Линейное движение вперед-назад (цилиндры) | Работает с динамическим движением, низкое трение |
| Уплотнения вращающихся валов | Вращающиеся валы | Удерживает смазку, защищает подшипники |
| Статические уплотнения (прокладки) | Неподвижные поверхности (фланцы, корпуса) | Отличная химическая стойкость, создает герметичный барьер |
| Уплотнения высокого давления (HPHT) | Среды с экстремальным давлением | Конструкция с возможностью укладки (например, V-образные уплотнения) для надежности |
| Санитарные уплотнения | Фармацевтика, пищевая промышленность, лаборатория (ВЭЖХ) | Не загрязняет, легко чистится |
Сталкиваетесь с отказами уплотнений в экстремальных условиях? KINTEK специализируется на изготовлении на заказ уплотнений из ПТФЭ для полупроводниковой, медицинской, лабораторной и промышленной техники. Мы разрабатываем уплотнения для работы при высоком давлении, экстремальных температурах и агрессивных средах, обеспечивая долговечность и надежность. От прототипов до крупносерийных заказов — наше высокоточное производство обеспечивает именно то решение, которое вам нужно. Свяжитесь с нашими экспертами сегодня для получения индивидуального уплотнительного решения!

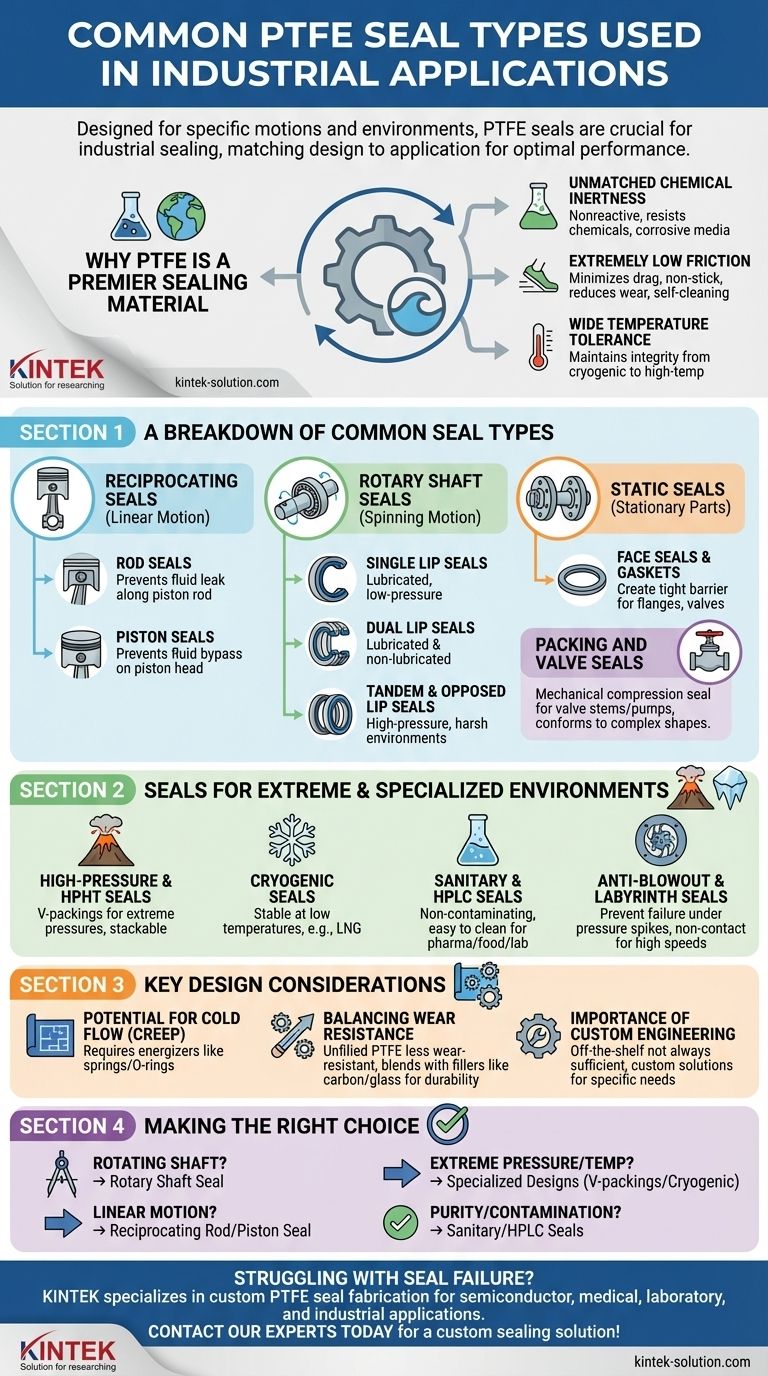

Визуальное руководство
