Основными преимуществами обратных клапанов с двойной тарелкой, футерованных ПТФЭ, являются их исключительная устойчивость к химической коррозии, их эффективные и малоударные характеристики потока, а также их надежная работа, не требующая частого обслуживания. Это уникальное сочетание химически инертной футеровки и высокопроизводительной конструкции клапана делает их идеальными для самых требовательных промышленных применений.
Сочетая антипригарные, коррозионностойкие свойства Политетрафторэтилена (ПТФЭ) с компактной и эффективной механикой обратного клапана с двойной тарелкой, вы получаете решение, которое обеспечивает как целостность системы, так и эксплуатационную эффективность при работе с агрессивными или высокочистыми средами.
Основное преимущество: Сочетание материала и конструкции
Ценность этих клапанов обусловлена синергией двух ключевых элементов: футеровки из ПТФЭ, которая защищает внутренние компоненты клапана, и механизма двойной тарелки, который регулирует поток.
Сила футеровки из ПТФЭ
ПТФЭ, широко известный под торговой маркой Тефлон, является высокоэффективным фторполимером. При использовании в качестве футеровки клапана он дает несколько явных преимуществ.
Он обеспечивает исключительную химическую стойкость, что делает его практически инертным к большинству кислот, щелочей и растворителей. Это позволяет использовать стандартные материалы, такие как чугун или углеродистая сталь, для корпуса клапана, что является экономически эффективным решением для сред с высокой коррозионной активностью.
Антипригарная поверхность с низким коэффициентом трения материала предотвращает накопление среды внутри клапана. Это свойство критически важно для уменьшения засорения, минимизации технического обслуживания и обеспечения стабильной работы с течением времени.
Наконец, ПТФЭ обеспечивает превосходные герметизирующие свойства. Его пластичность позволяет создать плотное уплотнение, которое часто обеспечивает нулевую утечку, защищая оборудование ниже по потоку и предотвращая загрязнение продукта.
Эффективность конструкции с двойной тарелкой
Конструкция обратного клапана с двойной тарелкой (или двойной створкой) по своей сути более эффективна, чем старые конструкции, такие как поворотные обратные клапаны.
Эти клапаны значительно более компактны и легки. Их корпус типа «сэндвич» (wafer-style) устанавливается между двумя фланцами трубы, что уменьшает пространство для установки, вес и стоимость материала.
Они обеспечивают улучшенные характеристики потока. Две подпружиненные пластины, или створки, открываются при минимальном давлении («низкое пусковое давление») и создают меньшее препятствие на пути потока, снижая перепад давления на клапане.
Эта эффективность напрямую приводит к снижению энергопотребления. Поскольку потери давления меньше, насосам не нужно работать так усердно, чтобы перемещать жидкость по системе, что экономит эксплуатационные расходы.
Практические преимущества в сложных условиях
Сочетание ПТФЭ и конструкции с двойной тарелкой решает критические проблемы в таких отраслях, как химическая переработка, фармацевтика и водоподготовка.
Непревзойденная надежность системы
Основная функция любого обратного клапана — предотвращение разрушительного обратного потока. Эта конструкция выполняет эту задачу автоматически и надежно, защищая насосы и другое критически важное оборудование.
Антипригарная футеровка из ПТФЭ и простая механика приводят к значительному снижению потребности в техническом обслуживании. Меньше вероятность налипания или заедания, что обеспечивает долгосрочную и предсказуемую функциональность.
Повышение эксплуатационной эффективности
Низкое пусковое давление и минимальное препятствие для потока обеспечивают более плавную работу системы. Это снижает вероятность возникновения гидроудара — разрушительного скачка давления, который может повредить трубопроводы.
Конструкция клапана обеспечивает быстрое закрытие без удара. Когда поток прекращается, пружины помогают быстро и плавно закрыть две пластины до того, как произойдет значительный обратный поток.
Понимание компромиссов
Хотя эти клапаны очень эффективны, они не являются универсальным решением. Понимание их ограничений является ключом к правильному применению.
Ограничения по температуре и давлению
Хотя ПТФЭ имеет широкий диапазон рабочих температур (обычно от -196°C до 200°C), он не подходит для экстремально высоких температурных режимов, которые могут выдерживать цельнометаллические клапаны. Футеровка также накладывает ограничения по давлению, которые необходимо соблюдать.
Не подходит для абразивных сред
ПТФЭ — относительно мягкий материал. Он отлично подходит для агрессивных жидкостей и газов, но может быть быстро поврежден абразивными суспензиями или средами, содержащими твердые частицы, которые могут вызвать эрозию футеровки и привести к отказу клапана.
Соображения по стоимости
Клапан с футеровкой из ПТФЭ — это специализированный компонент. Он, как правило, дороже стандартного товарного обратного клапана, но часто оказывается более экономичным решением, чем изготовление всего клапана из экзотического сплава, такого как Hastelloy или титан.
Правильный выбор для вашей системы
Выбор правильного клапана требует соответствия его сильных сторон вашей основной эксплуатационной цели.
- Если ваш главный приоритет — работа с агрессивными химикатами: Химически инертная футеровка из ПТФЭ является самой важной особенностью, защищающей вашу систему от коррозии.
- Если ваш главный приоритет — максимальная эффективность потока и экономия места: Компактная конструкция с двойной тарелкой и низким перепадом давления является ключевым преимуществом.
- Если ваш главный приоритет — обеспечение высокочистых или пищевых процессов: Антипригарные свойства футеровки из ПТФЭ, не выделяющие примесей, предотвращают загрязнение и накопление.
Выбор обратного клапана с двойной тарелкой, футерованного ПТФЭ, — это инвестиция в долгосрочную надежность и эксплуатационную целостность вашей системы.
Сводная таблица:
| Ключевое преимущество | Описание |
|---|---|
| Химическая стойкость | Футеровка из ПТФЭ инертна к большинству кислот, щелочей и растворителей, защищая внутренние части клапана от коррозии. |
| Антипригарная поверхность | Предотвращает накопление среды и засорение, минимизируя потребность в обслуживании. |
| Компактность и малый вес | Конструкция с двойной тарелкой типа «сэндвич» экономит место и снижает вес по сравнению с поворотными обратными клапанами. |
| Эффективный поток | Низкое пусковое давление и минимальный перепад давления снижают энергопотребление. |
| Быстрое закрытие без удара | Подпружиненные пластины быстро закрываются, предотвращая обратный поток и гидроудар. |
Готовы повысить надежность и эффективность вашей системы с помощью высокопроизводительных компонентов из ПТФЭ?
KINTEK специализируется на прецизионном производстве деталей из ПТФЭ по индивидуальному заказу, включая уплотнения, футеровки и лабораторную посуду, для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Наш опыт гарантирует защиту вашего оборудования от агрессивных сред при максимальном увеличении времени безотказной работы.
Мы предлагаем изготовление на заказ от прототипов до крупносерийных заказов, предоставляя именно то решение, которое требует ваше применение.
Свяжитесь с KINTEK сегодня, чтобы обсудить ваши конкретные требования и получить коммерческое предложение!

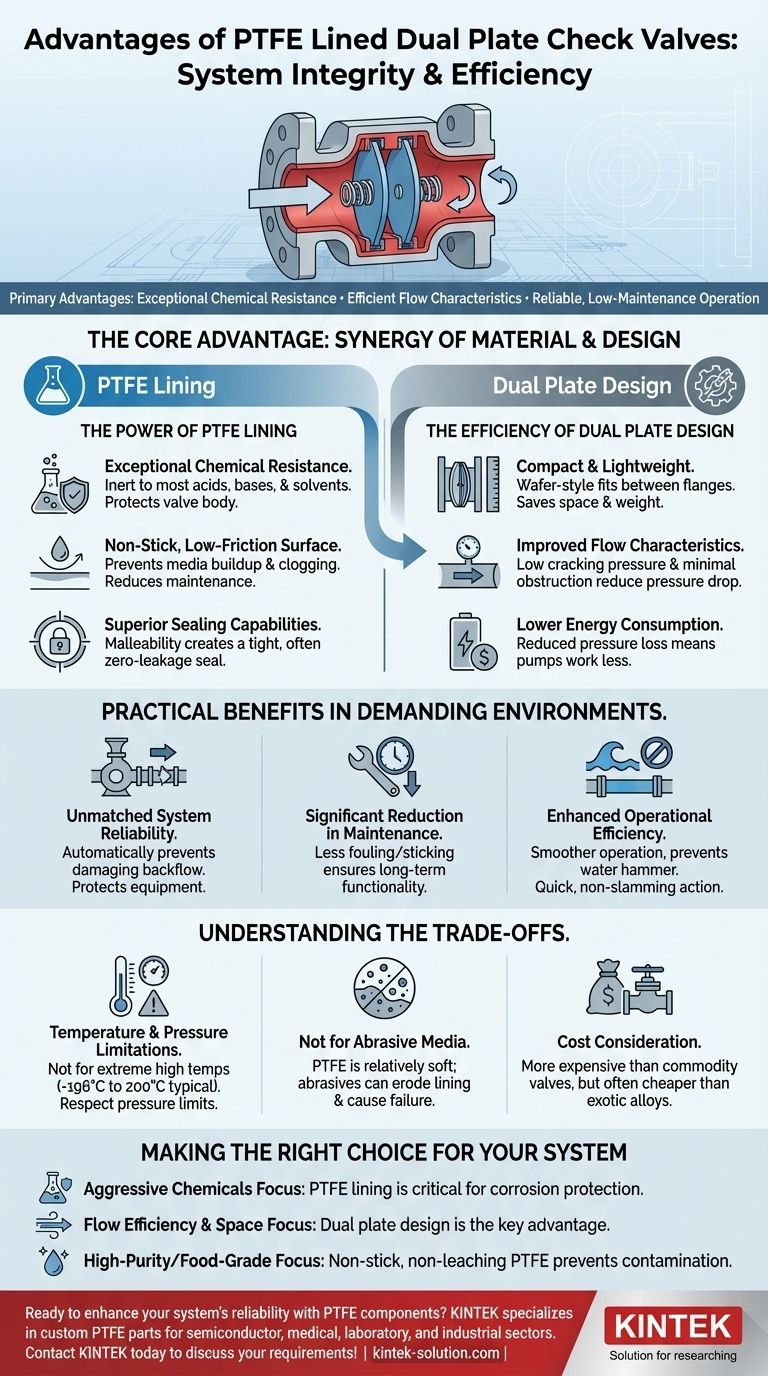

Визуальное руководство
