Каковы Преимущества И Недостатки Футерованных Птфэ Шиберных Задвижек? Сопоставление Коррозионной Стойкости И Эксплуатационных Требований

По своей сути, футерованные ПТФЭ шиберные задвижки обеспечивают элитную химическую стойкость для работы с коррозионными и опасными средами, но эта защита сопряжена со значительными эксплуатационными компромиссами. Их основными преимуществами являются превосходное уплотнение и простая, долговечная конструкция. Основные недостатки — это высокая сила, необходимая для поворота клапана, и потенциальное ограничение потока в зависимости от конструкции пробки.

Решение об использовании футерованной ПТФЭ шиберной задвижки — это стратегический компромисс. Вы выбираете максимальную защиту от коррозии ценой более высокого усилия привода и необходимости тщательного рассмотрения влияния клапана на характеристики потока.

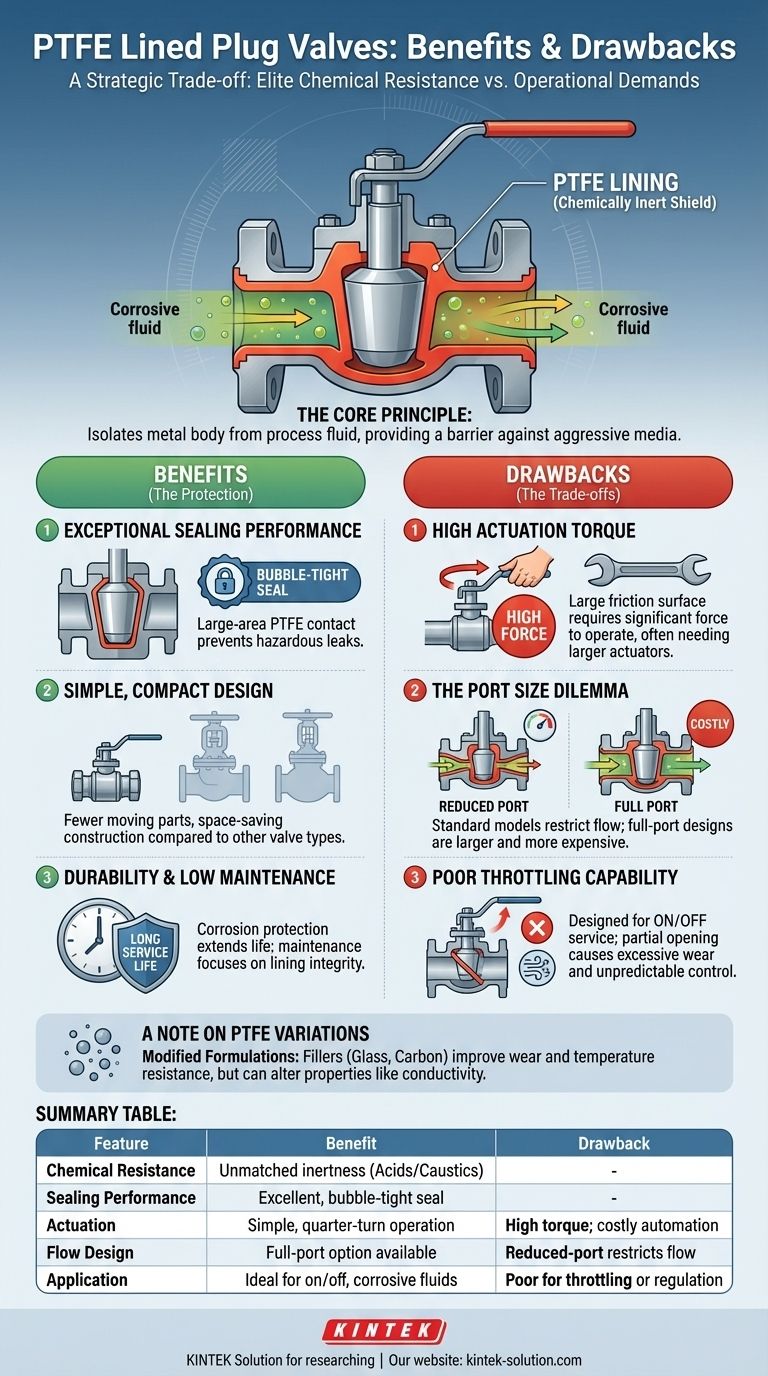

Каковы преимущества и недостатки футерованных ПТФЭ шиберных задвижек? Сопоставление коррозионной стойкости и эксплуатационных требований

Основной принцип: Щит против агрессивных сред

Основное назначение футеровки из ПТФЭ (политетрафторэтилена) — изолировать металлический корпус клапана от технологической жидкости. Это создает химически инертный барьер, делая клапан пригодным для сред, где коррозия является основной проблемой.

Как работает футеровка

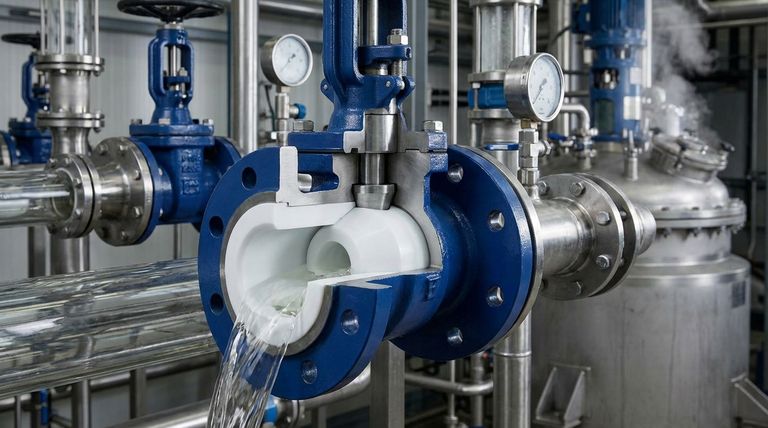

Внутренний корпус клапана и сама пробка полностью покрыты толстым слоем ПТФЭ. Это гарантирует, что единственным материалом, контактирующим с технологической жидкостью, является высоконереактивная футеровка, предотвращающая коррозию конструкционного чугунного или стального корпуса.

Непревзойденная химическая инертность

ПТФЭ практически невосприимчив практически ко всем химикатам, кислотам и щелочным веществам. Это делает его материалом выбора для применений, связанных с агрессивными жидкостями, где в противном случае потребовались бы экзотические и дорогие металлические сплавы.

Анализ ключевых преимуществ

При использовании в подходящем приложении эти клапаны предоставляют явные преимущества, основанные на их конструкции и свойствах материала.

Исключительная герметичность

Конструкция использует коническую пробку, которая плотно прилегает к соответствующему коническому корпусу. Этот большой контакт между компонентами, футерованными ПТФЭ, создает исключительно плотное, герметичное уплотнение при закрытии клапана, что критически важно для предотвращения утечек опасных сред.

Простая, компактная конструкция

По сравнению с другими типами клапанов, такими как задвижки или запорно-регулирующие клапаны, шиберные задвижки имеют более простую конструкцию с меньшим количеством движущихся частей. Они, как правило, более компактны, что является ценным преимуществом в системах, где пространство ограничено.

Долговечность и низкие эксплуатационные расходы

Поскольку корпус клапана защищен от коррозии, срок службы клапана значительно увеличивается. Техническое обслуживание в основном сосредоточено на целостности футеровки и регулировке уплотнений, а не на борьбе с ржавчиной или деградацией материала.

Понимание компромиссов и недостатков

Уникальная конструкция футерованной ПТФЭ шиберной задвижки также вносит специфические эксплуатационные проблемы, которые необходимо понимать перед выбором.

Высокий крутящий момент привода

Это самый значительный недостаток. Большая площадь поверхности конической пробки, плотно прижатой к футеровке корпуса, создает высокое статическое трение. Несмотря на гладкую поверхность ПТФЭ, для того чтобы "сорвать" пробку и повернуть ее, требуется значительное усилие (крутящий момент). Это часто требует более крупных и дорогих приводов для автоматизированных систем.

Дилемма размера проходного отверстия: Суженное против Полного

Футерованные ПТФЭ шиберные задвижки поставляются в двух основных конфигурациях, которые напрямую влияют на поток.

Суженное проходное отверстие (Reduced Port): Большинство стандартных моделей имеют суженное проходное отверстие, что означает, что отверстие в пробке меньше диаметра трубы. Это создает ограничение потока и падение давления на клапане.
Полное проходное отверстие (Full Port): Доступны модели с полным проходным отверстием (или полнопроходные), обеспечивающие неограниченный путь потока. Однако эти клапаны физически больше и дороже.

Плохая дросселирующая способность

Как и шаровые краны, шиберные задвижки — это устройства с поворотом на четверть оборота, предназначенные для простого режима "вкл/выкл". Они не предназначены для дросселирования или регулирования потока. Попытка использовать их в частично открытом положении может привести к чрезмерному износу футеровки и непредсказуемому контролю потока.

Примечание об вариантах ПТФЭ

Чтобы преодолеть некоторые присущие материалу ПТФЭ недостатки, производители часто используют модифицированные составы.

Роль наполнителей

Стандартный ПТФЭ может быть подвержен износу и деформации. Добавляя наполнители, такие как стекло или углерод, производители могут улучшить жесткость футеровки, ее износостойкость и стабильность размеров, особенно при изменении температуры.

Влияние модифицированных футеровок

Эти наполнители улучшают механические свойства, но могут изменять другие характеристики. Например, футеровка с углеродным наполнителем более электропроводна, чем чистый ПТФЭ. Это критически важная деталь в применениях, где важна электрическая изоляция.

Принятие правильного решения для вашего применения

Выбор правильного клапана требует согласования его возможностей с основной целью вашей системы.

Если ваша основная цель — работа с высококоррозионными или чистыми средами: Превосходная химическая стойкость футерованной ПТФЭ шиберной задвижки является ее определяющей силой и часто делает ее лучшим выбором.
Если ваша основная цель — частые циклы или автоматизированное управление: Высокий крутящий момент привода является важным фактором, который увеличит стоимость и размер требуемого привода.
Если ваша основная цель — максимизация потока и минимизация падения давления: Вы должны указать более дорогую модель с полным проходным отверстием, чтобы избежать ограничений, присущих стандартным моделям с суженным проходным отверстием.

В конечном счете, футерованная ПТФЭ шиберная задвижка — это специализированное решение, где понимание ее специфических эксплуатационных требований является ключом к использованию ее непревзойденной защиты от коррозии.

Сводная таблица:

Характеристика	Преимущество	Недостаток
Химическая стойкость	Непревзойденная инертность; работа с агрессивными кислотами/щелочами	-
Герметичность	Отличное, герметичное уплотнение для опасных сред	-
Привод	Простое управление поворотом на четверть оборота	Требуется высокий крутящий момент; дорогостоящая автоматизация
Конструкция потока	Доступен вариант с полным проходным отверстием для минимального перепада давления	Стандартные модели с суженным проходным отверстием ограничивают поток
Применение	Идеально подходит для режима "вкл/выкл" с коррозионными жидкостями	Плохо подходит для дросселирования или регулирования потока
