Самое важное требование к установке футерованных фторопластом дисковых затворов — это их расположение в трубопроводе. Для обеспечения правильной работы и предотвращения преждевременного отказа эти клапаны должны быть установлены на расстоянии не менее шести диаметров трубопровода от любых других элементов линии, таких как отводы, насосы или другие клапаны, которые могут создавать возмущения потока.
Основной принцип этого правила заключается в защите чувствительной фторопластовой футеровки клапана и обеспечении надежного уплотнения. Установка клапана на прямом участке трубопровода гарантирует стабильный, нетурбулентный поток, что необходимо для правильной посадки диска и предотвращения повреждений.

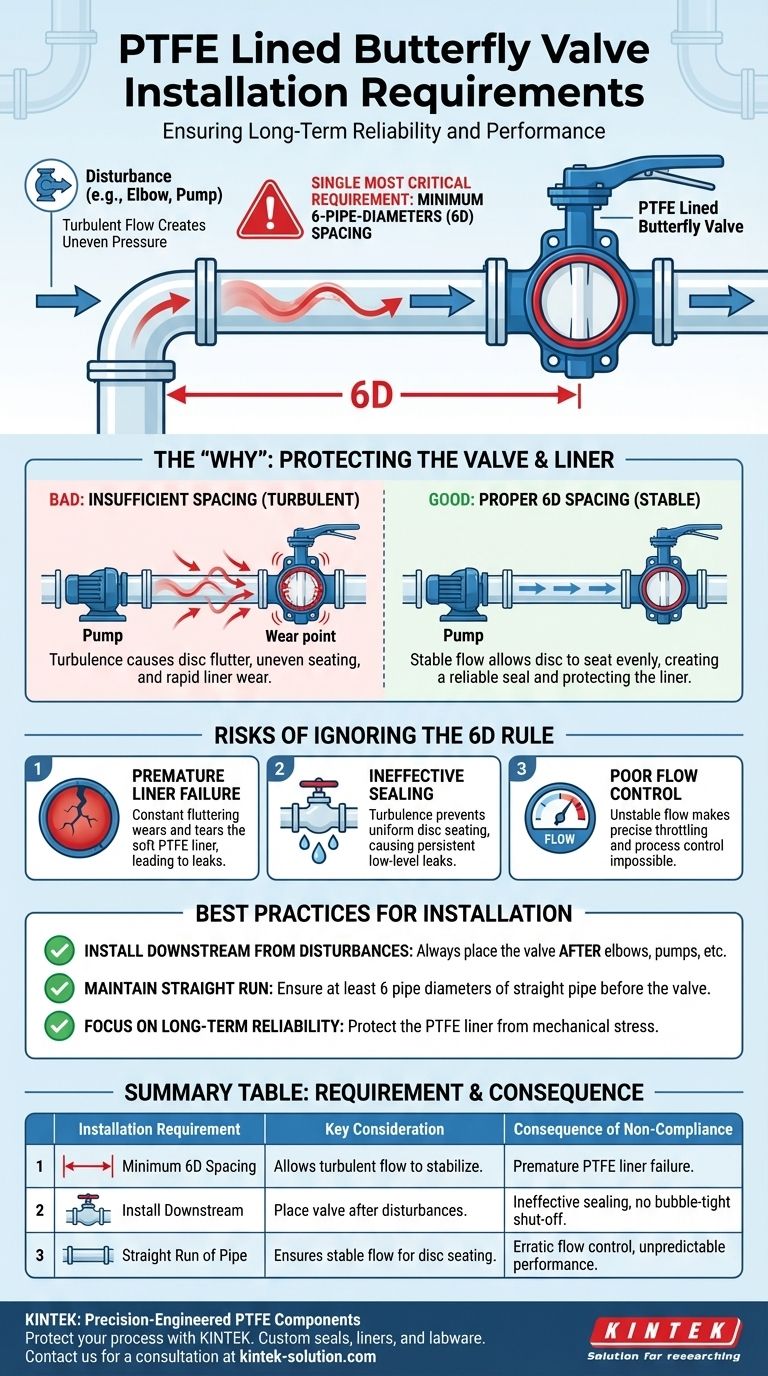

Почему существует правило 6 диаметров
Требование размещать футерованный фторопластом дисковый затвор на расстоянии не менее шести диаметров трубопровода от возмущений не является произвольным. Оно основано на гидродинамике и механической природе самого клапана.
Понимание профиля потока
Жидкость, движущаяся по прямому трубопроводу, создает стабильный, предсказуемый профиль потока. Изгибы, насосы и другие фитинги нарушают эту стабильность, создавая турбулентность, завихрения и водовороты.
Эта турбулентность не рассеивается немедленно. Она сохраняется на значительном расстоянии ниже по течению, поэтому для того, чтобы поток «установился» до достижения клапана, требуется чистый, прямой участок трубопровода.
Как турбулентность влияет на клапан
Дисковый затвор работает с диском, который остается в потоке. Когда турбулентный поток ударяет по этому диску, он создает неравномерное распределение давления.
Это может вызвать хлопанье или вибрацию диска, особенно в частично открытом (дросселирующем) положении. Эта нестабильность напрямую ставит под угрозу производительность и структурную целостность клапана.
Защита критически важной фторопластовой футеровки
Основная причина выбора футерованного фторопластом клапана — его превосходная химическая стойкость в коррозионных средах. Футеровка является ключевым компонентом, но она также наиболее уязвима к механическим нагрузкам.
Турбулентность вызывает неравномерное прилегание диска к мягкой фторопластовой футеровке. Это может привести к локальным точкам высокого давления, истиранию и разрыву футеровки, что в конечном итоге приведет к утечке и выходу клапана из строя. Правильное расстояние предотвращает этот разрушительный износ.
Понимание компромиссов и рисков установки
Игнорирование требования к расстоянию по существу подрывает причину выбора высокопроизводительного футерованного клапана. Последствия предсказуемы и дорогостоящи.
Риск 1: Преждевременный выход из строя футеровки
Наиболее распространенный отказ из-за неправильной установки — это повреждение футеровки. Постоянное хлопанье диска о футеровку приведет к ее износу, разрыву или даже отслоению от корпуса клапана, что приведет к катастрофической утечке агрессивной рабочей среды.
Риск 2: Неэффективное уплотнение
Дисковый затвор требует равномерного уплотнения по всему периметру (360 градусов) между кромкой диска и футеровкой. Если турбулентный поток мешает правильной посадке диска, клапан не обеспечит герметичного перекрытия. Это может привести к постоянным, слабым утечкам, которые ставят под угрозу контроль процесса и безопасность.
Риск 3: Плохое регулирование потока
В тех случаях, когда клапан используется для дросселирования или регулирования потока, турбулентность может сделать его работу непредсказуемой. Нестабильный профиль потока не позволяет установить предсказуемую зависимость между положением диска и расходом, что делает точный контроль процесса невозможным.
Сделайте правильный выбор для вашей установки
Правильная установка — это не рекомендация, а требование для обеспечения производительности. Соблюдение правила расстояния является самым важным фактором для достижения проектного срока службы и надежности клапана.
- Если ваш основной приоритет — долгосрочная надежность в коррозионных средах: Вы должны соблюдать правило расстояния в 6 диаметров, чтобы защитить фторопластовую футеровку от механических напряжений, вызванных турбулентным потоком.
- Если ваш основной приоритет — гарантированное герметичное перекрытие: Убедитесь, что клапан установлен на достаточно прямом участке, чтобы диск мог равномерно садиться и каждый раз создавать идеальное уплотнение.
- Если вы устанавливаете рядом с возмущающими элементами, такими как насосы или отводы: Всегда располагайте клапан ниже по течению от возмущения, никогда не перед ним, и соблюдайте минимальное расстояние в шесть диаметров, чтобы поток успел стабилизироваться.
Соблюдение этих передовых инженерных практик гарантирует защиту вашего процесса, персонала и ваших инвестиций.
Сводная таблица:
| Требование к установке | Ключевой аспект | Последствия несоблюдения |
|---|---|---|
| Минимальное расстояние 6 диаметров трубопровода | Позволяет турбулентному потоку стабилизироваться до достижения клапана. | Преждевременный выход из строя фторопластовой футеровки из-за хлопанья диска и неравномерного износа. |
| Установка ниже по течению от возмущений | Размещение клапана после отводов, насосов или других клапанов. | Неэффективное уплотнение и невозможность достижения герметичного перекрытия. |
| Прямой участок трубопровода | Обеспечивает стабильный, нетурбулентный поток для правильной посадки диска. | Непредсказуемое регулирование потока и непредсказуемая работа клапана при дросселировании. |
