Основными типами футерованных ПТФЭ клапанов являются шаровые, дисковые (бабочка), пробковые, обратные, клиновые и запорные (глобальные) клапаны. Каждый из них разработан для сочетания структурной целостности металлического корпуса клапана с превосходной химической стойкостью и термостойкостью футеровки из политетрафторэтилена (ПТФЭ), что делает их идеальными для работы с высокоагрессивными или чистыми жидкостями.
Основная цель футерованного ПТФЭ клапана заключается не просто в том, чтобы быть еще одним типом клапана, а в решении критической промышленной проблемы: безопасном и надежном контроле агрессивных сред без непомерных затрат на использование клапанов из экзотических сплавов. Он обеспечивает защитный барьер, позволяя стандартному корпусу клапана из углеродистой или нержавеющей стали работать в условиях, которые в противном случае разрушили бы его.
Основной принцип: Зачем футеровать клапан ПТФЭ?
Решение об использовании футерованного ПТФЭ клапана продиктовано необходимостью работы с агрессивными жидкостями. Конструкция использует лучшие свойства двух разных материалов для создания экономичного и долговечного решения.
Сочетание прочности и стойкости
Стандартный металлический корпус клапана (обычно из чугуна, углеродистой или нержавеющей стали) обеспечивает механическую прочность, необходимую для удержания давления в системе и подключения к трубопроводу.
Футеровка из ПТФЭ, которая формуется и устанавливается на все смачиваемые поверхности внутри клапана, обеспечивает почти универсальный барьер против химического воздействия. Это изолирует конструкционные металлические компоненты от агрессивной технологической жидкости.
Ключевые свойства ПТФЭ
ПТФЭ выбирается в качестве футеровочного материала благодаря своему замечательному сочетанию свойств:
- Исключительная коррозионная стойкость: Он инертен практически ко всем промышленным химикатам, включая сильные кислоты, щелочи, соли и органические растворители.
- Широкий температурный диапазон: Он надежно работает при высоких температурах (до 260°C / 500°F) и остается нехрупким при криогенных температурах (до -100°C / -148°F).
- Низкое трение: Его чрезвычайно низкий коэффициент трения, один из самых низких среди всех твердых тел, приводит к снижению крутящего момента, необходимого для работы, и уменьшению износа.
- Чистота: ПТФЭ по своей природе является чистым материалом, что делает его пригодным для использования в фармацевтической, пищевой и упаковочной промышленности, где важна чистота.
Обзор распространенных типов футерованных ПТФЭ клапанов
Хотя многие конструкции клапанов могут быть футерованы, в промышленных применениях доминируют несколько типов благодаря их эксплуатационным характеристикам.
Футерованные ПТФЭ шаровые краны: для включения/выключения
Это одни из наиболее распространенных футерованных клапанов, в основном используемые для надежного перекрытия (отсечки). Конструкция включает вращающийся шар с отверстием, которое при совмещении с трубой пропускает поток. Поворот на четверть оборота поворачивает шар, блокируя путь потока.
Их простая, надежная конструкция делает их «рабочими лошадками» в химической переработке, производстве электроэнергии и на фармацевтических заводах для изоляции линий, по которым транспортируются агрессивные среды.
Футерованные ПТФЭ дисковые клапаны (бабочка): для регулирования потока и отсечки
Дисковый клапан состоит из диска, установленного на центральном штоке внутри корпуса клапана. Поворот штока на четверть оборота поворачивает диск, чтобы либо заблокировать поток, либо расположить его под углом для регулирования скорости потока.
Футерованные дисковые клапаны ценятся за их малый вес, экономичность и пригодность как для отсечки, так и для дросселирования/регулирования потока. Они часто используются для контроля больших объемов агрессивных жидкостей.
Футерованные ПТФЭ обратные клапаны: для предотвращения обратного потока
В отличие от других типов, обратные клапаны работают автоматически и не требуют внешнего привода. Они предназначены для пропускания жидкости только в одном направлении.
Футерованный ПТФЭ обратный клапан имеет решающее значение в таких системах, как установки дозирования химикатов или агрегаты сжатого газа, где обратный поток может повредить насосы, загрязнить восходящие процессы или создать угрозу безопасности.
Другие важные типы: клиновые, запорные (глобальные) и пробковые клапаны
Хотя они менее подробно описаны в общих источниках, футерованные ПТФЭ версии клиновых, запорных (глобальных) и пробковых клапанов также выполняют специфические функции.
- Пробковые клапаны предлагают аналогичную функцию включения/выключения, как и шаровые краны.
- Клиновые задвижки предназначены для полного включения или полного выключения и не подходят для дросселирования.
- Запорные (глобальные) клапаны специально разработаны для точного регулирования потока (дросселирования).
Понимание компромиссов и соображений
Несмотря на высокую эффективность, футерованные ПТФЭ клапаны не являются универсальным решением. Понимание их ограничений является ключом к успешному внедрению.
Важность целостности футеровки
Вся защитная функция клапана зависит от качества и целостности футеровки из ПТФЭ. Любая царапина, прокол или неправильная установка, которая обнажает металлический корпус для контакта с технологической жидкостью, приведет к быстрой коррозии и выходу клапана из строя.
Ограничения по температуре и давлению
Рабочие пределы футерованного клапана определяются футеровкой, а не металлическим корпусом. Хотя стальной корпус может выдерживать высокое давление, футеровка из ПТФЭ имеет определенный рейтинг давления-температуры, который нельзя превышать, рискуя обрушением или деформацией футеровки.
Не универсальное решение
Хотя ПТФЭ устойчив к большинству химикатов, он не является неуязвимым. Он может подвергаться воздействию редких веществ, таких как расплавленные щелочные металлы и некоторые соединения элементарного фтора. Всегда проверяйте химическую совместимость с вашей конкретной технологической жидкостью, температурой и давлением.
Выбор правильного клапана для вашего применения
Выбор правильного футерованного клапана требует соответствия функции клапана основной цели вашей системы.
- Если ваша основная цель — надежное включение/выключение агрессивной линии: Футерованный ПТФЭ шаровой кран является отраслевым стандартом и наиболее надежным выбором.
- Если ваша основная цель — регулирование потока или вам нужен легкий отсечной клапан для большого трубопровода: Футерованный ПТФЭ дисковый клапан (бабочка) предлагает превосходный контроль и экономическую эффективность.
- Если ваша основная цель — защита оборудования от повреждающего обратного потока: Футерованный ПТФЭ обратный клапан является необходимым автоматическим решением.
- Если ваша основная цель — точная модуляция потока: Футерованный ПТФЭ запорный (глобальный) клапан специально разработан для этой цели дросселирования.
В конечном счете, выбор правильного футерованного клапана — это процесс сопоставления присущей конструкции клапана функции с вашей конкретной эксплуатационной потребностью, используя при этом защитную силу ПТФЭ.
Сводная таблица:
| Тип клапана | Основная функция | Ключевые области применения |
|---|---|---|
| Шаровой кран | Надежное включение/выключение | Химическая переработка, фармацевтические линии |
| Дисковый клапан (бабочка) | Регулирование потока и отсечка | Крупногабаритные трубопроводы, экономичные решения |
| Обратный клапан | Предотвращение обратного потока (автоматически) | Установки дозирования химикатов, защита насосов |
| Запорный (глобальный) клапан | Точное регулирование потока (дросселирование) | Системы, требующие точного контроля потока |
| Клиновой задвижка | Полное включение/выключение (не для дросселирования) | Изоляция в полностью открытых/закрытых системах |
| Пробковый клапан | Включение/выключение (аналогично шаровому крану) | Альтернатива шаровым кранам для отсечки |
Нужно индивидуальное решение с футеровкой ПТФЭ?
Выбор правильного клапана имеет решающее значение для безопасности и эффективности вашего процесса. KINTEK специализируется на производстве высокоточных ПТФЭ компонентов, включая изготовленные на заказ футерованные клапаны, уплотнения, футеровки и лабораторную посуду.
Мы обслуживаем требовательные отрасли, такие как полупроводниковая, медицинская, лабораторная и промышленная переработка. Независимо от того, нужен ли вам прототип или крупносерийный заказ, наш опыт гарантирует, что вы получите клапан, обеспечивающий превосходную химическую стойкость, долговечность и производительность.
Позвольте нам помочь вам защитить вашу систему от коррозии. Свяжитесь с нашими экспертами сегодня для консультации по вашим конкретным требованиям к применению!

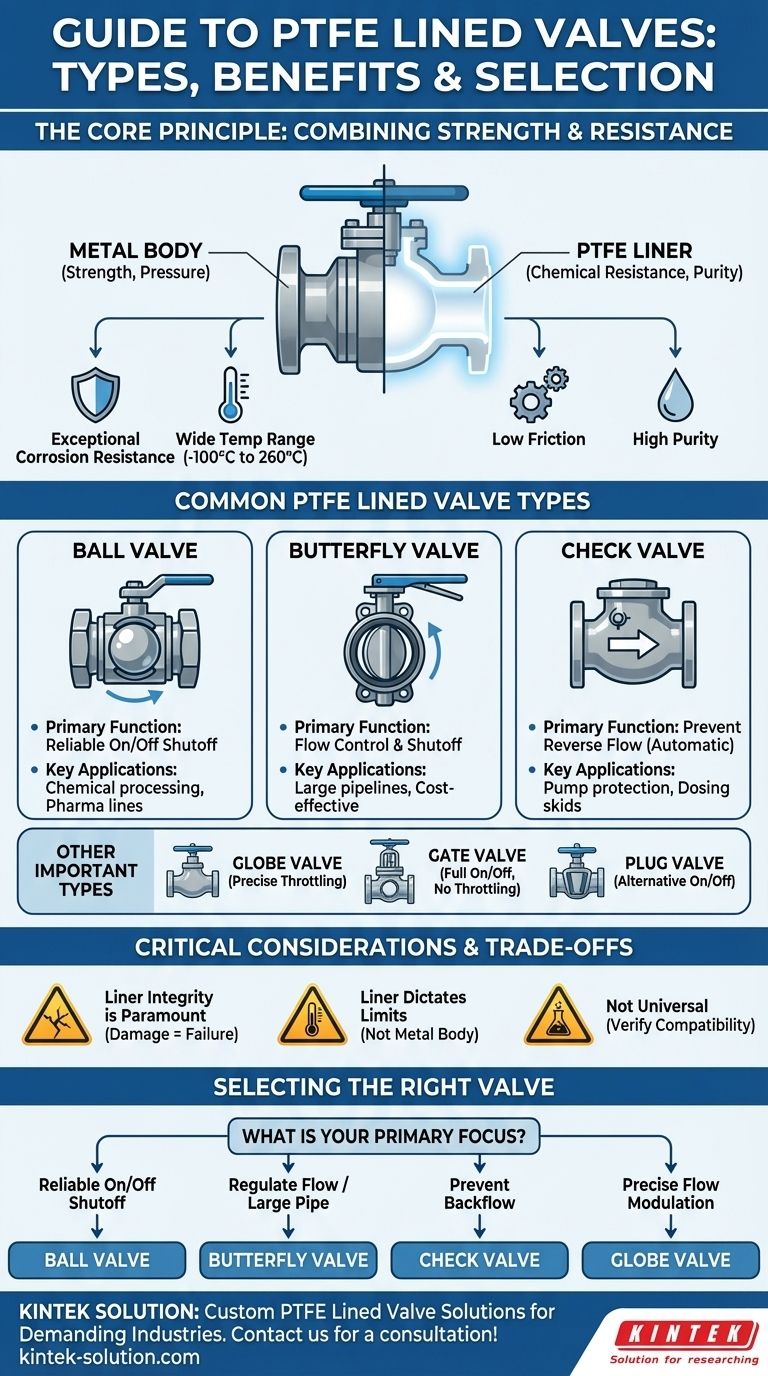

Визуальное руководство
