Наиболее распространенными симптомами протекающего фторопластового дискового затвора являются видимая утечка жидкости из корпуса клапана или продолжающийся поток жидкости по направлению к выходу, даже когда клапан полностью закрыт. Эксплуатационные проблемы, такие как заедание клапана или затруднение его поворота, также могут служить ранним признаком развивающейся утечки.
Протекающий фторопластовый дисковый затвор проявит свой отказ одним из двух способов: внешняя утечка, видимая невооруженным глазом, или внутренняя утечка, при которой клапан не может создать надлежащее уплотнение, позволяя жидкости проходить насквозь.
Верные признаки отказа клапана
Правильная диагностика проблемы с клапаном начинается с точного определения симптомов. Утечки можно условно разделить на внешние, внутренние или эксплуатационные, каждая из которых указывает на различные потенциальные первопричины.
Симптом 1: Внешние утечки
Внешняя утечка означает, что жидкость выходит за пределы трубопроводной системы, и это часто самый очевидный признак проблемы.
Вы можете увидеть капающую или скапливающуюся жидкость вокруг самого корпуса клапана. Это явное указание на то, что технологическая жидкость проникает через уплотнение.
Внимательно осмотрите фланцевые соединения, где клапан крепится болтами к трубе, или вокруг штока клапана, где он выходит из верхней части корпуса. Это распространенные места отказа.
Симптом 2: Внутренние утечки (Просачивание)
Внутренняя утечка происходит, когда диск клапана и фторопластовое седло перестают создавать герметичное уплотнение. Это часто называют "просачивающимся" клапаном.
Основным симптомом является непреднамеренный поток или давление в нижней части трубы, когда клапан находится в полностью закрытом положении.
Вы можете заметить, что насос на выходе неожиданно включается, или уровень в резервуаре медленно меняется, когда он должен быть статичным. Это указывает на то, что клапан не обеспечивает полной изоляции.
Симптом 3: Эксплуатационные проблемы
Иногда изменение в работе клапана является первым предупреждающим знаком до того, как произойдет значительная утечка.
Если клапан становится необычно трудно открывать или закрывать, это может указывать на то, что фторопластовое седло было повреждено, разбухло или заедает относительно диска.
«Залипающая» или прерывистая работа предполагает, что внутренние компоненты движутся не плавно, что может быстро привести к разрыву седла и последующей утечке.
Понимание первопричин
Определение симптома — это только первый шаг. Понимание основной причины имеет решающее значение для реализации долгосрочного решения и предотвращения повторения проблемы.
Причина 1: Деградация уплотнения и седла
Фторопластовое седло является наиболее частой точкой отказа. Со временем оно может изнашиваться, царапаться или химически разрушаться, что нарушает его способность герметизировать диск.
Прокладки, используемые во фланцевых соединениях, также могут выйти из строя из-за возраста, неправильного выбора материала или недостаточного сжатия, что приводит к внешним утечкам.
Причина 2: Физическое повреждение компонентов
Трещина или царапина на диске клапана создает путь для прохода жидкости в обход седла, вызывая внутреннюю утечку. Это может быть вызвано абразивными средами или гидравлическим ударом.
Повреждение самого корпуса клапана, хотя и менее распространенное, может привести к значительным внешним утечкам и часто является критической проблемой безопасности.
Причина 3: Неправильная установка или техническое обслуживание
Ослабленные или неправильно затянутые болты на фланцевых соединениях являются частой причиной внешних утечек. Это позволяет образоваться зазору между клапаном и фланцем трубы.
Несоосность клапана во время установки может вызвать неравномерное напряжение на фторопластовом седле, что приведет к преждевременному износу и отказу.
Постановка правильного диагноза
На основе того, что вы наблюдаете, вы можете определить наиболее вероятный план действий для вашей системы.
- Если вы видите внешнюю утечку вокруг штока или фланцев: Ваше немедленное внимание должно быть сосредоточено на изношенной сальниковой набивке, вышедших из строя прокладках или неправильном моменте затяжки болтов.
- Если вы подозреваете внутреннюю утечку (просачивание жидкости): Наиболее вероятной причиной является поврежденное или изношенное фторопластовое седло или нарушенный диск клапана.
- Если клапан тугой или его трудно эксплуатировать: Это раннее предупреждение о том, что внутреннее седло или диск могут быть повреждены, что требует проверки до возникновения серьезной утечки.
Правильно определив симптомы, вы сможете перейти от реагирования на отказ к упреждающему устранению его первопричины.
Сводная таблица:
| Тип симптома | Ключевые индикаторы | Распространенная причина |
|---|---|---|
| Внешняя утечка | Капающая жидкость, скопление вокруг корпуса клапана или фланцев | Вышедшие из строя прокладки, изношенные уплотнения штока, ослабленные болты |
| Внутренняя утечка (Просачивание) | Поток/давление на выходе при закрытом клапане | Изношенное или поврежденное фторопластовое седло, поцарапанный диск клапана |
| Эксплуатационные проблемы | Клапан тугой, трудно поворачивается или работает рывками | Поврежденное или разбухшее фторопластовое седло, заедающее относительно диска |
Приводит ли протекающий фторопластовый дисковый затвор к простою или проблемам с технологическим процессом на вашем предприятии? KINTEK специализируется на производстве высокоточных, долговечных фторопластовых компонентов — включая уплотнения, футеровки и изделия по индивидуальному заказу для лабораторий — для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Независимо от того, нужна ли вам надежная сменная деталь или индивидуальное решение, изготовленное на заказ, от прототипа до крупносерийного производства, наш опыт гарантирует идеальное уплотнение и долговечную работу. Свяжитесь с KINTEK сегодня для консультации, и мы поможем вам раз и навсегда решить проблемы с утечками клапанов.

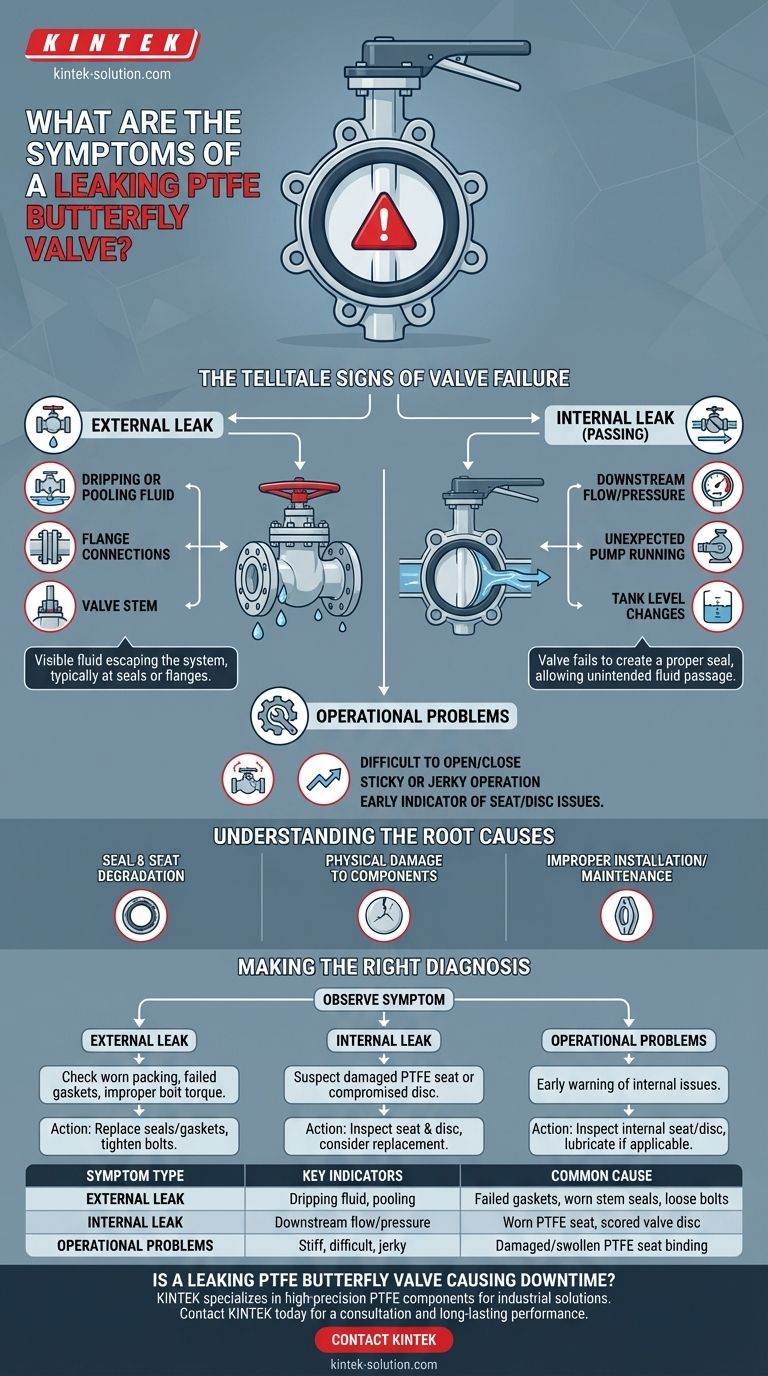

Визуальное руководство
