Чтобы выбрать правильный материал седла шарового крана, необходимо оценить три основных рабочих фактора: химическую совместимость рабочей среды, диапазон рабочих температур и диапазон рабочих давлений. Эти три столпа определяют, обеспечит ли клапан надежное уплотнение, предотвратит ли отказ и гарантирует ли безопасность всей системы.
Цель состоит не в том, чтобы найти единственный «лучший» материал, а в том, чтобы определить оптимальный материал для конкретного сочетания химических, термических требований и требований по давлению. Несоответствие по любому из этих трех факторов неизбежно приведет к ухудшению рабочих характеристик и возможному выходу клапана из строя.
Разбор основных факторов
Рабочие характеристики шарового крана напрямую связаны с целостностью его седла. Седло отвечает за создание уплотнения и распределение нагрузки по клапану. Выбор неподходящего материала нарушает эту основную функцию.
Фактор 1: Совместимость со средой и химикатами
Это наиболее критическое первоначальное соображение. Материал седла должен оставаться инертным и не разрушаться при постоянном контакте с рабочей средой.
Неблагоприятная химическая реакция может привести к набуханию, затвердеванию или растворению седла, что повлечет за собой немедленную утечку и возможное загрязнение системы.
Например, ПТФЭ (политетрафторэтилен) обладает превосходной стойкостью к широкому спектру химикатов, но может разрушаться под воздействием расплавленных щелочных металлов или фтора. Аналогично, ПЭЭК (полиэфирэфиркетон) очень прочен, но может выйти из строя при воздействии концентрированной серной кислоты.
Фактор 2: Диапазон рабочих температур
Каждый материал седла имеет определенное температурное окно, в котором он сохраняет свои идеальные механические свойства.
Работа выше максимальной температуры может привести к размягчению материала и его выдавливанию из гнезда, что разрушает уплотнение. Работа ниже минимальной температуры может привести к его охрупчиванию и растрескиванию под нагрузкой.
Выбор между материалами часто зависит от температуры. ПТФЭ хорошо подходит для многих высокотемпературных сред, в то время как материал, такой как ЭПДМ (этилен-пропилен-диеновый мономер), является распространенным выбором для воды и пара умеренных температур.
Фактор 3: Диапазон рабочих давлений
Седло клапана должно быть достаточно прочным, чтобы выдерживать рабочее давление системы без деформации.
Высокое давление оказывает значительное усилие на седло. Если материал слишком мягкий для номинального давления, он может быть выдавлен в проходное отверстие клапана — отказ, известный как «экструзия», который создает путь для утечки.
Важно помнить, что способность материала удерживать давление часто снижается с повышением температуры. Всегда обращайтесь к таблице «Давление-Температура» (P-T) производителя для конкретной марки материала.
Понимание компромиссов
Выбор седла клапана требует трезвого взгляда на связанные с этим компромиссы. Не существует единственного материала, который превосходил бы во всех возможных условиях.
Миф о «Универсальном» Материале
Хотя такие материалы, как ПТФЭ, чрезвычайно универсальны, они не являются универсальным решением. Их ограничения в отношении определенных химикатов или экстремальных температур подчеркивают необходимость тщательной проверки на соответствие вашим уникальным рабочим параметрам. Предположение, что один материал подходит для всех применений, является распространенной и дорогостоящей ошибкой.
Производительность против Стоимости
Высокоэффективные материалы, обеспечивающие превосходную химическую и термическую стойкость, такие как ПЭЭК, как правило, стоят значительно дороже. Цель состоит в том, чтобы указать материал, который надежно соответствует требованиям применения, без излишнего усложнения и неоправданных расходов.
Влияние на крутящий момент клапана
Материал седла также влияет на усилие, или крутящий момент, необходимый для работы клапана. Более мягкие материалы, как правило, обеспечивают более плотное уплотнение при более низких давлениях, но могут приводить к более высокому рабочему моменту. Этот фактор может быть важен при выборе привода для автоматизированных клапанов.
Принятие правильного решения для вашего применения
Используйте вашу конкретную рабочую цель в качестве отправной точки для процесса выбора материала.
- Если ваш основной фокус — работа с агрессивными химикатами: Ваш анализ должен начинаться с совместимости со средой. Начните с сопоставления материалов, таких как ПТФЭ или ПЭЭК, с конкретным паспортом химического вещества, чтобы обеспечить инертность.
- Если ваш основной фокус — общее коммунальное применение, такое как вода или пар: Температура и давление являются вашими основными ориентирами. Часто достаточно и надежны экономичные материалы, такие как ЭПДМ или стандартный ПТФЭ.
- Если ваш основной фокус — максимальная безопасность и надежность: Вы должны оценивать все три фактора — среду, температуру и давление — совместно, уделяя пристальное внимание кривой P-T материала.
Методическая оценка этих трех факторов является основой для надежной и безопасной системы управления потоками.

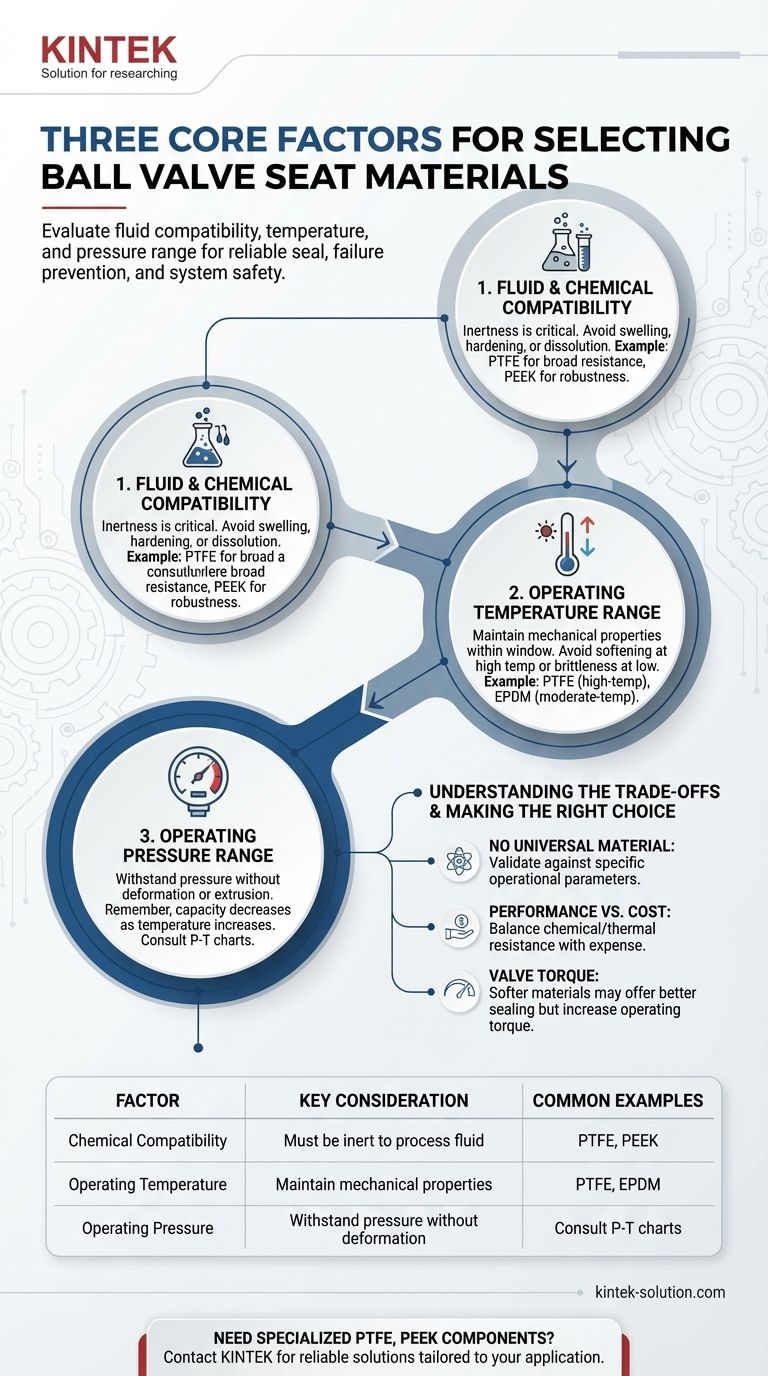

Сводная таблица:
| Фактор | Ключевое соображение | Примеры распространенных материалов |
|---|---|---|
| Химическая совместимость | Должен быть инертным по отношению к рабочей среде для предотвращения набухания, затвердевания или растворения. | ПТФЭ, ПЭЭК |
| Рабочая температура | Материал должен сохранять механические свойства (не размягчаться и не становиться хрупким). | ПТФЭ (высокая температура), ЭПДМ (умеренная температура) |
| Рабочее давление | Материал должен выдерживать давление без деформации или выдавливания; способность снижается с ростом температуры. | См. таблицы P-T для конкретных марок |
Нужен ли вам индивидуальный ПТФЭ, ПЭЭК или другой специализированный компонент для вашего шарового крана или системы подачи жидкости?
В KINTEK мы специализируемся на прецизионном производстве уплотнений, футеровок и лабораторной посуды из ПТФЭ для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Мы гарантируем, что ваши компоненты химически совместимы и рассчитаны на ваши конкретные требования к температуре и давлению, от прототипов до крупносерийных заказов.
Свяжитесь с нашими экспертами сегодня для получения надежного решения, адаптированного к вашему применению.
