В уплотнениях с ПТФЭ-наполнением и пружинным приводом активирующим компонентом почти всегда является одна из трех различных конструкций: консольная пружина, наклонно-спиральная пружина или пружина из витой ленты. Эти металлические пружины обеспечивают постоянную механическую силу, которую оболочка уплотнения из ПТФЭ не может создать самостоятельно. Это обеспечивает последовательное и эффективное уплотнение прилегающей поверхности в широком диапазоне давлений и температур.
Выбор пружины не случаен; он определяется специфическими требованиями применения. Каждый тип пружины спроектирован для обеспечения различных профилей нагрузки, оптимизированных либо для динамического движения, либо для статической удерживающей способности, либо для их баланса.
Назначение пружинного привода
Уплотнение с пружинным приводом — это двухкомпонентная система: высокопроизводительная полимерная оболочка (обычно ПТФЭ) и металлическая пружина. Понимание необходимости пружины является ключом к выбору правильной.
Оболочка обеспечивает интерфейс
Оболочка из ПТФЭ — это компонент, который контактирует с оборудованием. Он выбирается из-за его чрезвычайно низкого трения, широкой химической стойкости и широкого температурного диапазона. Однако ПТФЭ не является эластомером; он не «отскакивает» после сжатия.
Пружина обеспечивает силу
Внутренняя пружина обеспечивает постоянную внешнюю силу, необходимую для прижатия губок оболочки к уплотняемым поверхностям. Это обеспечивает надежное уплотнение, особенно в условиях низкого давления, когда давление системы недостаточно для полной активации уплотнения. Он также компенсирует расширение или сжатие материала при колебаниях температуры и учитывает любой износ в течение срока службы уплотнения.

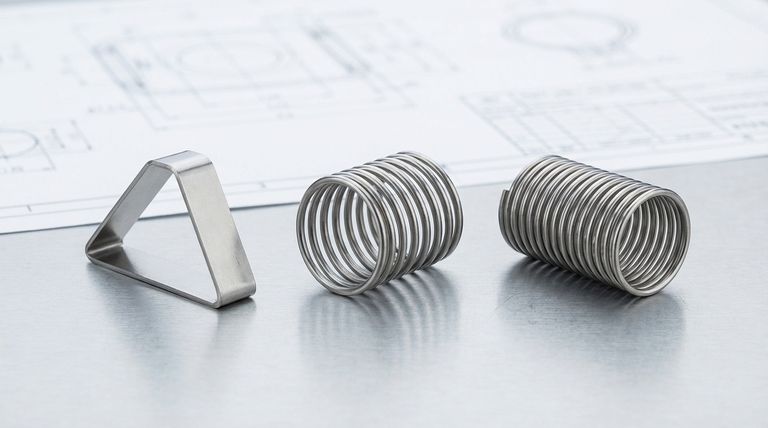

Три основные конструкции пружин
Каждый тип пружины имеет уникальную геометрию, которая определяет его рабочие характеристики и идеальный сценарий использования.
Консольная пружина (V-образная пружина)
Изготовленная из плоской металлической полосы в форме буквы «V», эта пружина является рабочей лошадкой для динамических применений.
Ее конструкция концентрирует нагрузку на определенной точке, что делает ее отличной для герметизации в высокоскоростном роторном оборудовании. Она обеспечивает хороший баланс силы и гибкости.
Наклонно-спиральная пружина
Эта пружина изготовлена из проволоки круглого сечения, которая свернута в спираль, а затем наклонена, придавая каждой витке эллиптическую форму.
Это самая универсальная конструкция, подходящая как для динамического вращательного, так и для возвратно-поступательного (вперед-назад) движения. Она обеспечивает очень постоянную силу в широком диапазоне прогибов, что делает ее нечувствительной к допускам оборудования.
Пружина из витой ленты
Эта пружина изготовлена из плоской металлической ленты, свернутой в плотную спираль, похожую на традиционную сжатую пружину, но с другими характеристиками нагрузки.
Она обеспечивает очень высокую нагрузку с равномерным распределением, что делает ее идеальным выбором для статических или очень медленных динамических применений. Ее основная функция — создание чрезвычайно плотного уплотнения там, где движение и трение не являются основными проблемами.
Понимание компромиссов: Нагрузка против трения
Основное решение при выборе пружины заключается в компромиссе между силой уплотнения и трением.
Пружины с высокой нагрузкой для максимального уплотнения
Пружины с высокой нагрузкой, такие как пружины из витой ленты, создают значительное усилие. Это критически важно для таких применений, как герметизация газов под высоким давлением или криогенные системы, где предотвращение утечек является абсолютным приоритетом.
Компромиссом является более высокое трение, которое генерирует больше тепла и увеличивает износ как уплотнения, так и прилегающего оборудования. Это делает их непригодными для высокоскоростных динамических применений.
Пружины с низкой нагрузкой для динамической производительности
Пружины с меньшей нагрузкой, распространенные в консольных и наклонно-спиральных конструкциях, спроектированы для минимизации трения. Это снижает тепловыделение и продлевает срок службы уплотнений во вращающемся или возвратно-поступательном оборудовании.
Компромиссом является меньшая сила уплотнения. Это вполне приемлемо в применениях, где приоритетом является динамическая производительность, и допустим микроскопический уровень утечки или просачивания.
Выбор материала имеет значение
Помимо формы, материал пружины выбирается с учетом устойчивости к окружающей среде. Распространенные варианты, такие как нержавеющая сталь, Elgiloy и Hastelloy, выбираются в зависимости от конкретных потребностей в коррозионной стойкости и температурной стабильности.
Выбор правильной пружины для вашего применения
Ваша рабочая цель — самый важный фактор при определении правильной конструкции пружины.
- Если ваш основной фокус — высокоскоростное вращательное движение: Консольная (V-образная) пружина или наклонно-спиральная пружина с низкой нагрузкой — ваш лучший выбор для минимизации трения и износа.
- Если ваш основной фокус — возвратно-поступательное движение или смешанная динамика: Наклонно-спиральная пружина предлагает наибольшую универсальность и постоянную силу уплотнения в диапазоне движений и условий оборудования.
- Если ваш основной фокус — статическое, высокое давление или криогенное уплотнение: Пружина из витой ленты обеспечивает высокую, равномерно распределенную нагрузку, необходимую для максимальной целостности уплотнения.
В конечном счете, понимание этих основных конструкций пружин позволяет вам указать уплотнение, точно спроектированное для ваших эксплуатационных требований.
Сводная таблица:
| Тип пружины | Ключевые характеристики | Идеальное применение |
|---|---|---|
| Консольная (V-образная) | Концентрированная нагрузка, хороший баланс силы и гибкости | Высокоскоростное вращательное движение |
| Наклонно-спиральная пружина | Постоянная сила, универсальность, нечувствительность к допускам | Возвратно-поступательное движение или смешанная динамика |
| Пружина из витой ленты | Высокая, равномерно распределенная нагрузка | Статические, высокое давление или криогенные уплотнения |
Нужно ПТФЭ-уплотнение, разработанное с учетом ваших конкретных требований?
Выбор правильного пружинного привода критичен для производительности, долговечности и надежности уплотнения. Специалисты KINTEK специализируются на производстве прецизионных ПТФЭ-компонентов, включая индивидуальные уплотнения с пружинным приводом для полупроводниковой, медицинской, лабораторной и промышленной отраслей.
Мы сотрудничаем с вами для:
- Выбора оптимального типа пружины (консольная, наклонно-спиральная или из витой ленты) для давления, температуры и динамического движения вашего применения.
- Предоставления индивидуального изготовления от прототипов до крупносерийных заказов, обеспечивая идеальную посадку и функциональность.
- Обеспечения превосходной производительности благодаря нашему вниманию к точному производству и опыту в материалах.
Давайте оптимизируем ваше уплотнительное решение. Свяжитесь с KINTEK сегодня для консультации.

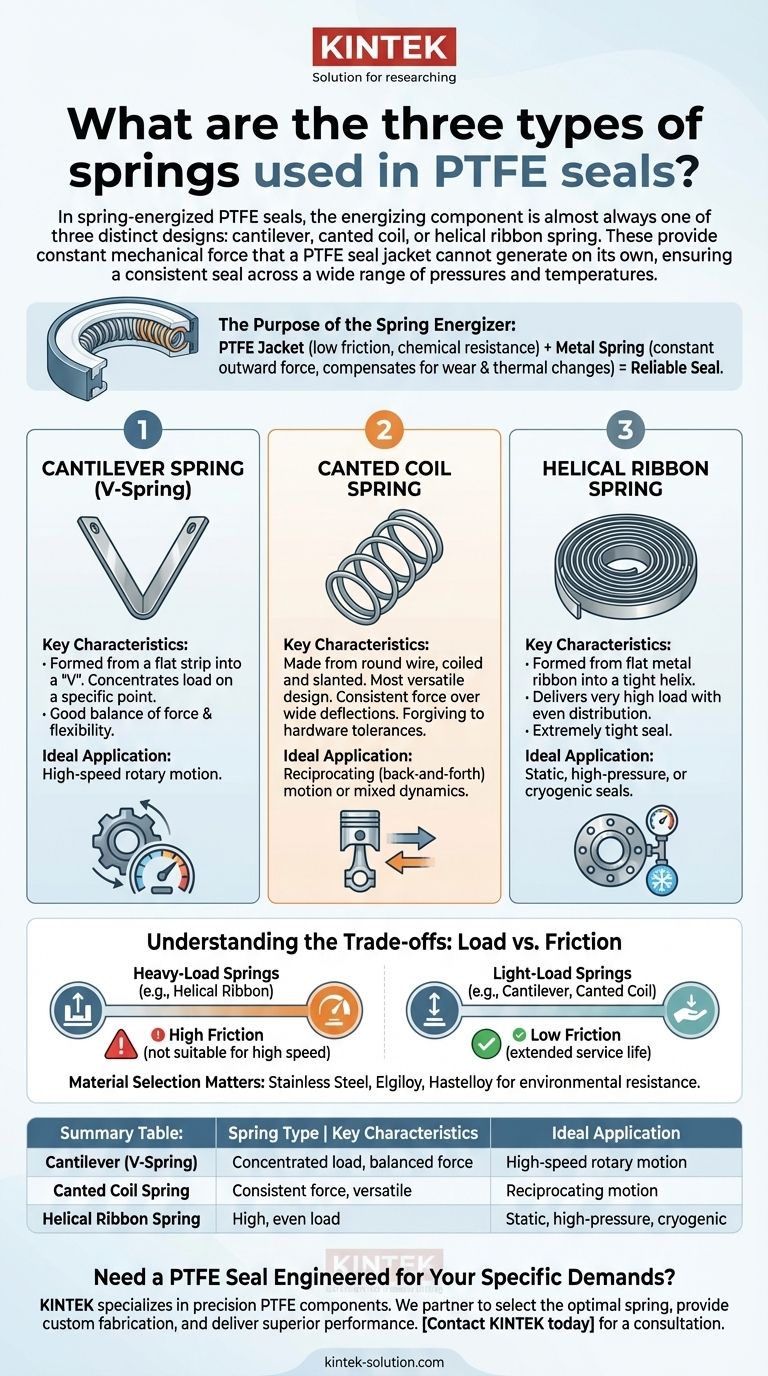

Визуальное руководство
