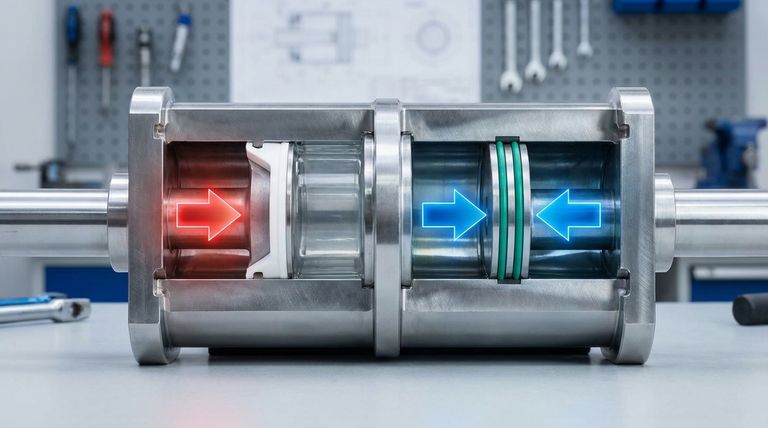

В любой гидравлической или пневматической системе основными типами уплотнений поршня являются односторонние (однодействующие) и двусторонние (двудействующие). Одностороннее уплотнение предназначено для работы с давлением только с одной стороны, в то время как двустороннее уплотнение спроектировано для работы с давлением с обеих сторон внутри цилиндра.
Основное различие заключается в их применении: выбирайте одностороннее уплотнение для однонаправленного контроля давления и двустороннее уплотнение для упрощенного комплексного решения для управления двунаправленным давлением.
Что такое одностороннее уплотнение поршня?
Одностороннее уплотнение — это специализированный компонент, оптимизированный для герметизации динамического давления только с одного, предсказуемого направления. Это основной строительный блок для многих систем уплотнений.
Основная функция: Герметизация с одной стороны
Представьте себе одностороннее уплотнение как односторонний клапан для давления. Его асимметричная конструкция, часто в виде U-образного манжетного уплотнения (U-cup) или губчатого уплотнения, специально сформирована для эффективного зацепления и герметизации при приложении силы с одной стороны.
Когда давление поступает с противоположной, негерметизирующей стороны, кромка уплотнения спроектирована так, чтобы отходить, предотвращая образование ловушек давления между уплотнениями.
Типичные конфигурации
Поскольку они герметизируют только в одном направлении, два односторонних уплотнения часто используются в расположении «спина к спине» на поршне. Это создает надежную двустороннюю систему, где каждое уплотнение воспринимает давление во время соответствующего хода (выдвижение или втягивание).
Эта конфигурация распространена в тяжелых или высокопроизводительных приложениях, где оптимизация профиля уплотнения для каждого направления имеет решающее значение.
Что такое двустороннее уплотнение поршня?
Двустороннее уплотнение поршня — это единое, законченное уплотнение, предназначенное для работы с давлением с обеих сторон. Оно упрощает конструкцию поршня, объединяя две функции в одном компоненте.
Основная функция: Герметизация с обеих сторон
Этот тип уплотнения симметричен. Его конструкция позволяет ему активироваться и создавать уплотнение независимо от того, с какой стороны поршня подается давление.
Это делает его идеальным решением для стандартных двусторонних цилиндров, где поршень должен выдвигаться и втягиваться под действием силы.
Преимущества конструкции
Основное преимущество — простота. Использование одного двустороннего уплотнения уменьшает количество компонентов на головке поршня и упрощает процесс механической обработки и сборки.
Это часто приводит к более компактной и экономически эффективной конструкции поршня по сравнению с системой, требующей двух отдельных односторонних уплотнений.
Понимание ключевых компромиссов
Выбор между этими типами уплотнений включает прямой компромисс между простотой конструкции и специализацией компонентов. Решение будет зависеть от требований к производительности вашего приложения и производственных ограничений.
Простота конструкции против специализации компонентов
Одно двустороннее уплотнение обеспечивает самую простую конструкцию поршня. Оно требует меньшего количества канавок для обработки и меньшего количества устанавливаемых деталей, что снижает сложность и потенциальные точки отказа.
Использование двух односторонних уплотнений допускает большую специализацию. Вы можете использовать разные материалы или профили для каждого уплотнения, чтобы оптимизировать его для разного давления или скорости при ходе выдвижения и втягивания.
Герметизирующая производительность
Во многих стандартных приложениях разница в производительности незначительна. Однако в системах высокого давления или высокой скорости расположение односторонних уплотнений «спина к спине» может обеспечить превосходную производительность и более длительный срок службы.
Это связано с тем, что каждое уплотнение идеально оптимизировано для своей единственной задачи, что обеспечивает лучшую смазку, меньшее трение и более надежную герметизацию в сложных условиях.
Конструкция головки поршня
Выбор напрямую влияет на физический размер головки поршня. Одно двустороннее уплотнение позволяет использовать более короткую головку поршня, что может быть критично в приложениях с ограниченным пространством.
Расположение односторонних уплотнений «спина к спине» требует более длинной головки поршня, чтобы вместить две отдельные канавки, необходимые для уплотнений.
Как сделать правильный выбор для вашего приложения
Правильное уплотнение — это то, которое наилучшим образом соответствует рабочим требованиям и конструктивным ограничениям вашего цилиндра.
- Если ваш основной фокус — односторонний цилиндр: Вы будете использовать одно одностороннее уплотнение, поскольку давление всегда прикладывается только с одной стороны.
- Если ваш основной фокус — простота конструкции и экономическая эффективность: Одно двустороннее уплотнение является наиболее прямым и эффективным решением для стандартного двустороннего цилиндра.
- Если ваш основной фокус — высокая производительность или тяжелые условия эксплуатации: Расположение двух специализированных односторонних уплотнений «спина к спине» часто обеспечивает наиболее надежную и долговечную систему уплотнений.
В конечном счете, понимание того, как давление ведет себя в вашей системе, является ключом к выбору самого надежного и эффективного уплотнения.
Сводная таблица:
| Характеристика | Одностороннее уплотнение | Двустороннее уплотнение |
|---|---|---|
| Направление давления | Только в одном направлении | С обеих сторон |
| Типичная конструкция | Асимметричная (например, U-образная манжета) | Симметричная |
| Типичная конфигурация | Два уплотнения «спина к спине» на поршне | Одно уплотнение на поршне |
| Размер головки поршня | Более длинная (требует двух канавок) | Более короткая и компактная |
| Идеально подходит для | Высокопроизводительные, тяжелые приложения | Стандартные цилиндры, простота конструкции |
Нужны высокопроизводительные PTFE уплотнения поршня?
Выбор правильного уплотнения критичен для надежности и эффективности вашей системы. В KINTEK мы специализируемся на производстве прецизионных PTFE-компонентов, включая изготовленные на заказ уплотнения поршня для полупроводниковой, медицинской, лабораторной и промышленной отраслей.
Мы предлагаем:
- Изготовление на заказ: От прототипов до крупносерийных заказов.
- Экспертиза в материалах: PTFE для превосходной химической стойкости и низкого трения.
- Прецизионное производство: Обеспечение идеальной посадки и длительного срока службы для вашего применения.
Позвольте нашим экспертам помочь вам оптимизировать ваше решение по уплотнению. Свяжитесь с KINTEK сегодня для консультации!

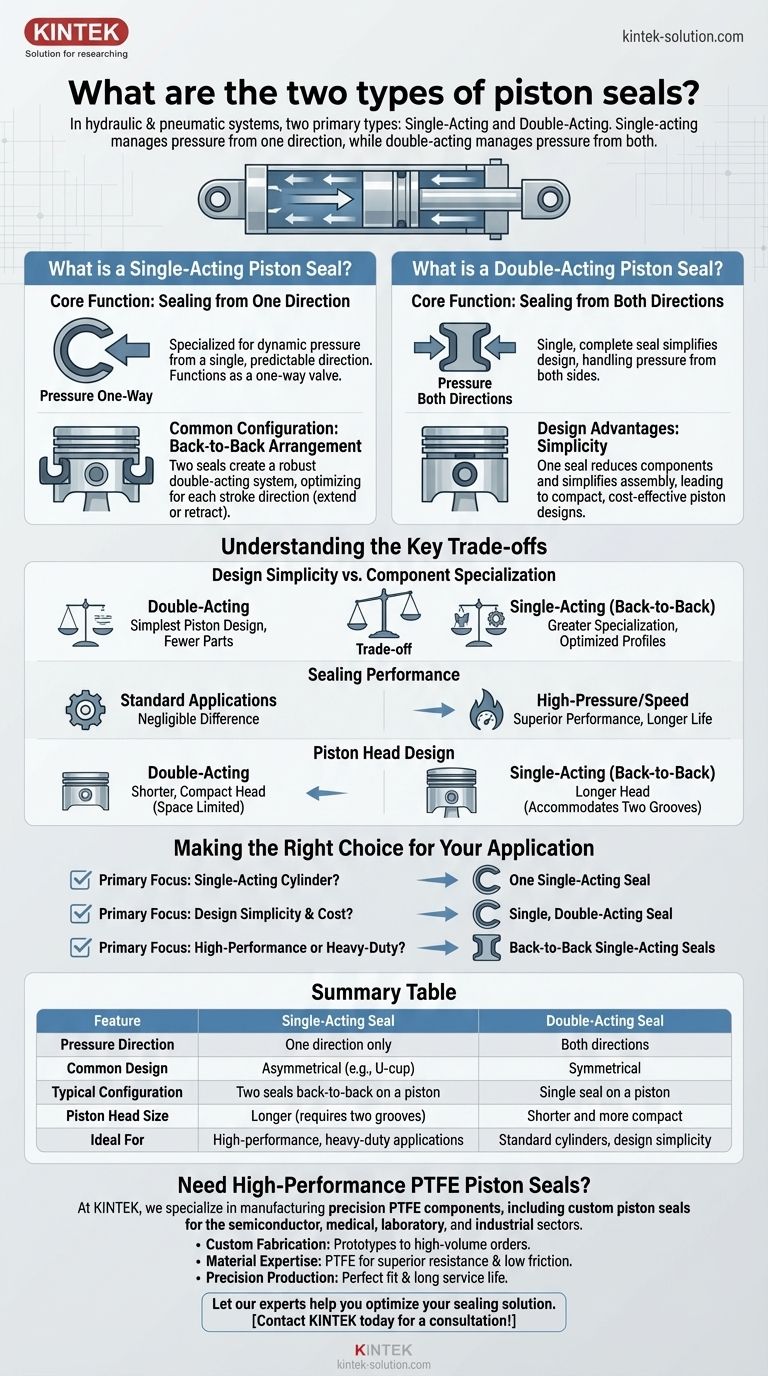

Визуальное руководство
