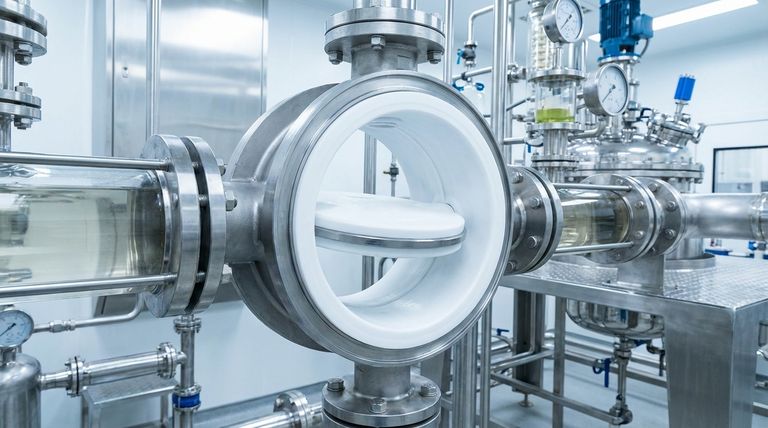

По своей сути, футерованный PTFE затвор-бабочка работает по простому принципу поворота на четверть оборота. Диск, установленный на центральном штоке внутри трубы, поворачивается на 90 градусов для управления потоком. Ключевое отличие этого клапана — футеровка из политетрафторэтилена (PTFE), которая полностью изолирует металлический корпус клапана от рабочей среды, обеспечивая исключительную химическую стойкость.
Основная цель футерованного PTFE затвора-бабочки — не просто контролировать поток, а делать это безопасно и надежно в условиях высокой коррозии или высокой чистоты. PTFE действует как химически инертный щит, защищая конструктивную целостность клапана от агрессивных сред.
Как работает клапан: Разборка компонентов
Стандартный затвор-бабочка прост, но футерованный PTFE вариант добавляет критически важный уровень защиты. Понимание того, как эти компоненты взаимодействуют, раскрывает его уникальную ценность.
Основной механизм вращения
Клапан работает за счет быстрого поворота на 90 градусов. Когда ручка или привод поворачивается, шток вращает внутренний диск.
Когда диск находится параллельно потоку, клапан полностью открыт, обеспечивая минимальное препятствие. Когда диск поворачивается так, чтобы быть перпендикулярно потоку, он прижимается к футеровке (или седлу), создавая уплотнение и полностью перекрывая поток.
Критическая роль PTFE футеровки
PTFE футеровка — самая важная особенность. Это толстый, непрерывный слой химически инертного пластика, отлитый по внутренней поверхности металлического корпуса клапана.
Эта футеровка служит непроницаемым барьером. Жидкость, проходящая через клапан, контактирует только с PTFE, а не с конструкционной углеродистой или нержавеющей сталью корпуса. Это предотвращает коррозию, которая в противном случае разрушила бы стандартный клапан.
Сборка диска и штока
Диск, часто представляющий собой металлический отливок, покрытый PTFE, является «бабочкой», которая движется, чтобы блокировать поток. Покрытие диска гарантирует, что он также защищен от агрессивных сред.
Шток проникает в корпус клапана для соединения с диском. Ряд уплотнений в месте выхода штока из корпуса предотвращает утечку рабочей среды, что является критически важной функцией для удержания токсичных или опасных материалов.
Основные преимущества PTFE футеровки
Выбор в пользу клапана с PTFE футеровкой обусловлен необходимостью решения конкретных, сложных задач, с которыми не справляются стандартные клапаны.
Непревзойденная химическая стойкость
PTFE, также известный под торговой маркой Teflon®, инертен практически ко всем промышленным химикатам, включая сильные кислоты, щелочи и растворители. Это делает клапан выбором по умолчанию для применений в агрессивных химических процессах.
Герметичное уплотнение (Bubble-Tight Sealing)
Эластичная PTFE футеровка также функционирует как седло клапана. Когда диск закрывается, он плотно прижимается к мягкой футеровке, создавая высокоэффективное, «герметичное» уплотнение. Это предотвращает как внутренние утечки по трубопроводу, так и выбросы в атмосферу.
Поддержание чистоты продукта
Поскольку PTFE является не загрязняющим материалом, эти клапаны незаменимы в таких отраслях, как фармацевтика, пищевая промышленность и производство полупроводников. Инертная поверхность гарантирует, что рабочая среда остается чистой и не загрязняется ионами металлов или продуктами коррозии.
Понимание компромиссов и ограничений
Хотя футерованные PTFE клапаны очень эффективны, они не являются универсальным решением. Их конструкция включает в себя определенные компромиссы, которые важно учитывать.
Ограничения по температуре и давлению
PTFE является полимером и, следовательно, имеет более низкие пределы рабочей температуры и давления по сравнению с клапаном с металлическим седлом. Для сред с экстремальными температурами (выше примерно 400°F / 200°C) или очень высоким давлением может потребоваться другая конструкция клапана.
Чувствительность к абразивам
Мягкость, которая делает PTFE отличным уплотняющим материалом, также делает его восприимчивым к повреждениям от абразивных сред. Шламы, содержащие твердые частицы, могут вызывать эрозию или царапины футеровки, что в конечном итоге приведет к выходу клапана из строя.
Риск повреждения футеровки
Целостность клапана полностью зависит от целостности футеровки. Неправильная установка, чрезмерное затягивание болтов фланца или механическое повреждение могут вызвать разрыв или «горячую точку» в футеровке, обнажая металлический корпус для контакта с агрессивной жидкостью и приводя к быстрому выходу из строя.
Выбор правильного решения для вашего применения
Выбор правильного клапана заключается в соответствии его возможностей требованиям рабочей среды.
- Если ваш основной приоритет — работа с высокоагрессивными химикатами: PTFE футеровка обеспечивает необходимую защиту для долгосрочной надежности и безопасности.
- Если ваш основной приоритет — поддержание чистоты продукта (например, в пищевой или фармацевтической промышленности): Инертный путь потока PTFE предотвращает загрязнение и обеспечивает качество конечного продукта.
- Если ваш основной приоритет — работа при высоком давлении или высокой температуре без коррозии: Более подходящим выбором будет затвор-бабочка с металлическим седлом или другой тип клапана.
- Если ваш основной приоритет — общее служебное применение с некоррозионными жидкостями: Стандартный затвор-бабочка с некоррозионным эластичным седлом часто является более экономичным и подходящим решением.
Понимая этот принцип спроектированной изоляции, вы можете уверенно выбирать правильный клапан для самых требовательных применений.
Сводная таблица:
| Характеристика | Функция | Преимущество |
|---|---|---|
| Механизм поворота на четверть оборота | Вращение диска на 90° для открытия/закрытия потока | Быстрый, надежный контроль потока |
| PTFE Футеровка | Химически инертный барьер, изолирующий металлический корпус | Непревзойденная коррозионная стойкость и чистота продукта |
| Диск, покрытый PTFE | «Бабочка» защищена от рабочей среды | Полная защита для надежной работы в суровых условиях |
| Герметичное уплотнение | Диск прижимается к мягкой PTFE футеровке при закрытии | Предотвращает внутренние утечки и выбросы |
Нужен надежный клапан для агрессивных химикатов или процессов высокой чистоты?
В KINTEK мы специализируемся на производстве высокоэффективных PTFE компонентов, включая изготовленные на заказ футерованные клапаны. Наша точная инженерия гарантирует, что ваши клапаны обеспечат химическую стойкость и целостность уплотнения, требуемые вашим применением, от прототипов до крупносерийных заказов.
Свяжитесь с KINTEK сегодня, чтобы обсудить ваши конкретные требования для полупроводникового, медицинского, лабораторного или промышленного секторов.

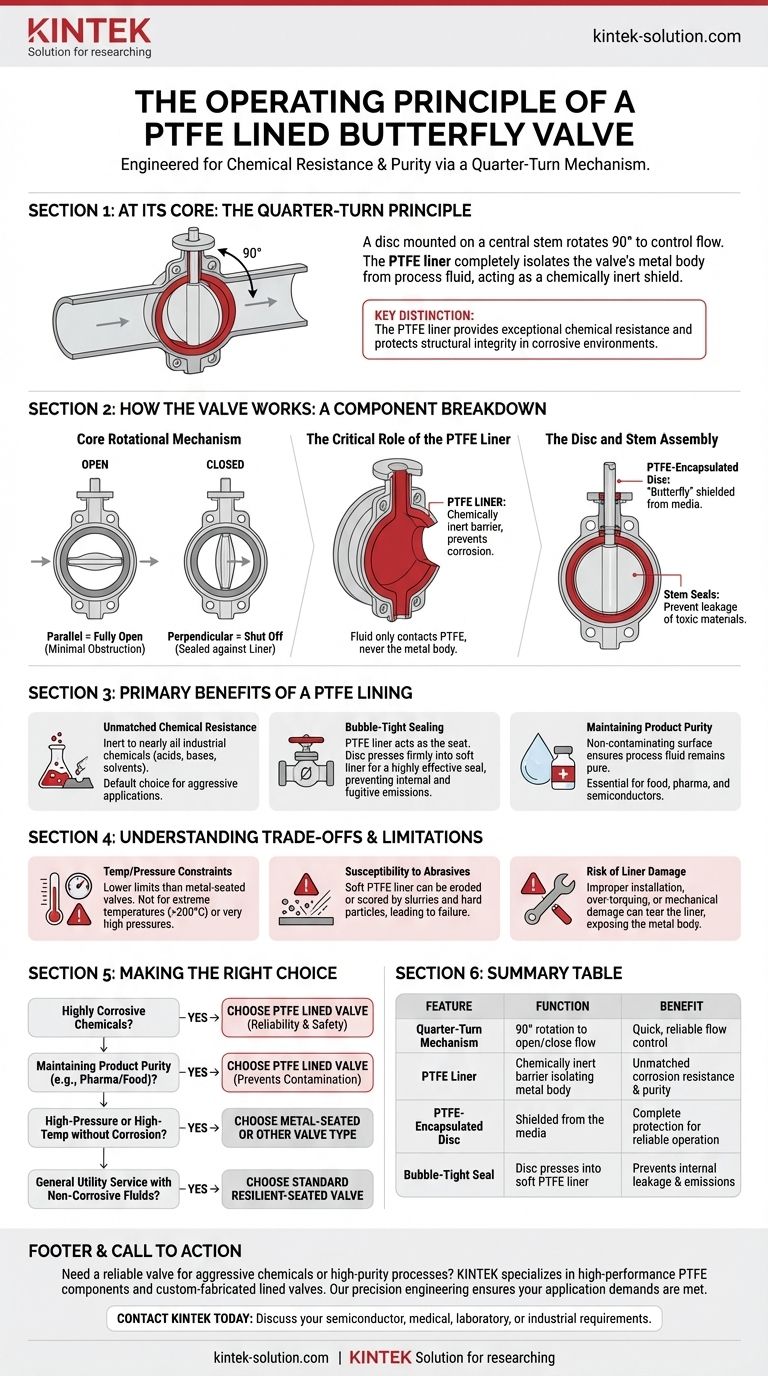

Визуальное руководство
