Прокладки с конвертом получили свое название благодаря своей уникальной композитной конструкции. Они состоят из мягкого, сжимаемого основного материала, или «вставки», который полностью обернут — или закрыт — внешним кожухом, или «конвертом», из Политетрафторэтилена (ПТФЭ). Благодаря такой конструкции их взаимозаменяемо называют одетыми, закрытыми или кожуховыми прокладками.
Термин «конверт» — это не просто название; он описывает основной принцип конструкции прокладки. Эта структура стратегически сочетает превосходную химическую стойкость внешнего слоя ПТФЭ с механической упругостью и силой уплотнения отдельного внутреннего основного материала.

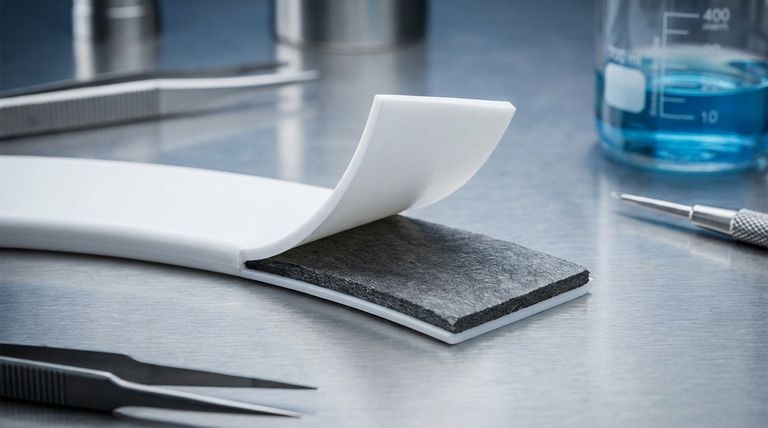

Анатомия прокладки с конвертом
Чтобы понять, почему эта конструкция так эффективна, необходимо рассмотреть два ее отдельных компонента и их роли. Прокладка представляет собой синергию защитного экрана и структурного сердечника.
Конверт из ПТФЭ (Экран)
Внешний кожух — это сам «конверт». Он изготовлен из ПТФЭ (наиболее известный под торговой маркой Teflon™) по одной основной причине: чрезвычайная химическая инертность.
Этот слой ПТФЭ — единственная часть прокладки, которая контактирует с технологической жидкостью. Его свойства обеспечивают антипригарную, не загрязняющую поверхность, способную противостоять практически всем промышленным химикатам, растворителям и коррозионным агентам.
Материал вставки (Сердечник)
Чистый сплошной ПТФЭ имеет существенный недостаток: под действием сжимающей нагрузки фланца он подвержен холодной текучести, или ползучести. Он необратимо деформируется и со временем теряет уплотнительное давление.
Внутренний сердечник, или «вставка», решает эту проблему. Этот сердечник обеспечивает механическую прочность, сжимаемость и восстанавливаемость, необходимые для поддержания герметичности. Распространенные материалы вставки включают:
- Спрессованное безасбестовое волокно (СБВ): Хороший выбор общего назначения.
- Резина EPDM или FKM: Обеспечивает отличную эластичность и восстанавливаемость для применений с более низким давлением.
- Гофрированный металл: Обеспечивает превосходную прочность и упругость для более высоких давлений и температур.
Как они работают вместе
Конструкция проста, но гениальна. Сердечник обеспечивает надежную механическую силу, необходимую для создания и поддержания уплотнения. Конверт из ПТФЭ защищает этот сердечник от химического воздействия, обеспечивая долговечность прокладки и предотвращая загрязнение продукта.
Понимание компромиссов
Хотя прокладки с конвертом очень эффективны, они не являются универсальным решением. Понимание их ограничений является ключом к их правильному использованию.
Ограничения по температуре и давлению
Рабочие пределы прокладки с конвертом определяются ее самым слабым компонентом. В то время как металлический сердечник может выдерживать высокие температуры, сам конверт из ПТФЭ обычно имеет максимальную рабочую температуру около 500°F (260°C). Рейтинги давления также зависят как от материала сердечника, так и от конструкции фланца.
Чувствительность к установке
Оболочка из ПТФЭ относительно тонкая, и ее можно повредить во время установки. Царапины или задиры на поверхности прокладки от шероховатых поверхностей фланца могут создать путь для утечки. Аналогичным образом, чрезмерное затягивание может повредить конверт и вызвать преждевременный выход из строя.
Стоимость против производительности
Прокладки с конвертом, как правило, дороже, чем простые эластомерные или волокнистые прокладки. Однако они часто являются гораздо более экономичным решением, чем прокладки из экзотических сплавов, при герметизации высокоагрессивных сред.
Выбор правильного варианта для вашего применения
Выбор правильной прокладки требует соответствия ее возможностей вашим эксплуатационным требованиям.
- Если ваш основной акцент — герметизация агрессивных химикатов: Прокладка с конвертом — отличный выбор, обеспечивающий надежный химический экран без высоких затрат на сплошную прокладку из экзотического сплава.
- Если ваш основной акцент — процессы высокой чистоты или санитарные процессы: Не загрязняющая поверхность из ПТФЭ, соответствующая требованиям FDA, делает этот тип прокладки идеальным для пищевой, фармацевтической и лабораторной промышленности.
- Если ваш основной акцент — работа при высоком давлении или высокой температуре: Вы должны тщательно проверить характеристики прокладки, так как спирально-навитая или цельнометаллическая прокладка может быть более подходящей за пределами пределов выбранных материалов конверта и сердечника.
Понимая эту «закрытую» конструкцию, вы можете использовать уникальные преимущества двух разных материалов в одном высокоэффективном уплотнительном решении.
Сводная таблица:
| Характеристика | Описание | Ключевое преимущество |
|---|---|---|
| Конверт из ПТФЭ | Внешний кожух из химически инертного ПТФЭ. | Защищает от агрессивных химикатов и предотвращает загрязнение. |
| Сердечник вставки | Внутренний материал (например, резина, волокно, металл), обеспечивающий механическую прочность. | Сопротивляется холодной текучести, сохраняет силу уплотнения под давлением. |
| Синергетическая конструкция | Сердечник обеспечивает силу уплотнения; конверт обеспечивает химическую защиту. | Создает надежное, долговечное уплотнение для сложных применений. |
