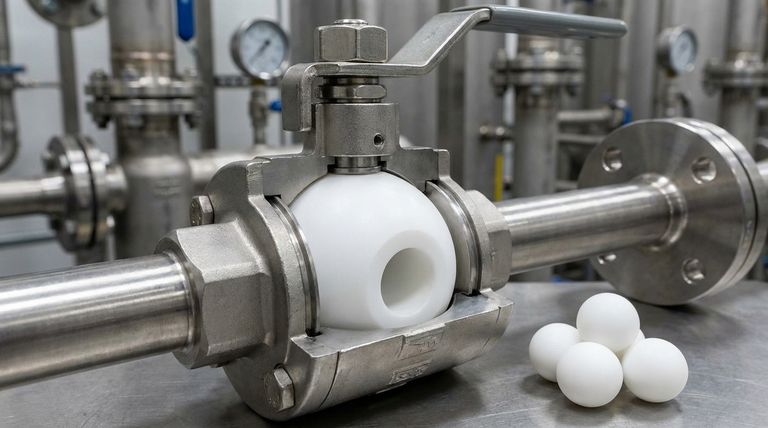

По сути, шаровой кран из ПТФЭ — это тип четвертьоборотного клапана, который использует вращающийся шаровой затвор для регулирования потока жидкости или газа. Его определяющей особенностью является то, что все поверхности, контактирующие с рабочей средой — «смачиваемые» части — изготовлены из политетрафторэтилена (ПТФЭ), того же полимера, широко известного как Тефлон, или футерованы им. Такая конструкция обеспечивает исключительно плотное уплотнение и выдающуюся устойчивость к химической коррозии.
Решение об использовании шарового крана из ПТФЭ продиктовано почти исключительно уникальными свойствами его основного материала. Его почти универсальная химическая инертность и чрезвычайно низкое трение делают его идеальным решением для надежного контроля агрессивных или высокочистых сред, где другие материалы вышли бы из строя.
Как работает шаровой кран из ПТФЭ
Работа клапана основана на простом и надежном механическом принципе. Понимание этого механизма проясняет, почему он так широко используется для управления потоком по принципу «вкл/выкл» (on/off).
Основной механизм: управление поворотом на четверть оборота
В центре клапана находится сферический шаровой затвор с просверленным через него отверстием, или проходным каналом (bore).
Когда рукоятка клапана совмещена с трубой, проходной канал также совмещается с потоком, позволяя среде проходить беспрепятственно. Это полностью открытое положение.
Простой поворот рукоятки на 90 градусов (четверть оборота) поворачивает шаровой затвор, смещая проходной канал перпендикулярно направлению потока. Сплошная сторона шарового затвора теперь блокирует отверстие, останавливая поток. Это полностью закрытое положение.
Роль седел из ПТФЭ
Вращающийся шаровой затвор удерживается на месте двумя кольцами, называемыми седлами, которые также изготовлены из ПТФЭ.
Поскольку ПТФЭ является относительно мягким и формуемым материалом, он создает исключительно плотное уплотнение против шарового затвора при минимальном давлении. Это обеспечивает герметичное перекрытие.
Двунаправленный поток
Симметричная конструкция шарового крана позволяет рабочей среде протекать через него в любом направлении без ущерба для его производительности или герметичности.
Определяющие свойства ПТФЭ
Рабочие характеристики клапана являются прямым результатом материала, из которого он изготовлен. ПТФЭ предлагает сочетание характеристик, которое трудно найти в любом другом отдельном материале.
Непревзойденная химическая инертность
ПТФЭ обладает высокой стойкостью почти ко всем промышленным химикатам, включая агрессивные кислоты, щелочи и органические растворители. Это делает его идеальным выбором для наиболее агрессивных сред, где металлические клапаны быстро разрушаются.
Чрезвычайно низкое трение
ПТФЭ обладает одним из самых низких коэффициентов трения среди известных твердых материалов. Это означает, что для открытия и закрытия клапана требуется очень малое усилие крутящего момента (вращательное усилие), что позволяет использовать меньшие приводы или облегчает ручное управление. Это также означает, что смазка никогда не требуется.
Широкая температурная стабильность
Этот материал надежно работает в исключительно широком диапазоне температур, обычно от криогенных минимумов -200°C (-328°F) до высоких температур +260°C (500°F).
Антиадгезионная и гидрофобная поверхность
Антиадгезионная поверхность ПТФЭ предотвращает прилипание или накопление рабочих сред внутри клапана. Это критически важно для применений в пищевой, фармацевтической или полупроводниковой промышленности, где чистота и предотвращение загрязнения имеют первостепенное значение.
Понимание компромиссов и ограничений
Несмотря на свою мощь, ПТФЭ не является решением для каждой проблемы. Его ограничения так же важно понимать, как и его сильные стороны, чтобы обеспечить правильное применение.
Ползучесть при давлении и температуре
ПТФЭ — относительно мягкий полимер. При высоком давлении, особенно в сочетании с высокими температурами, материал может медленно деформироваться или «ползти» (creep). Это может в конечном итоге нарушить целостность уплотнения, делая его менее подходящим для применений с очень высоким давлением по сравнению с клапанами с металлическими седлами.
Не подходит для абразивных сред
Мягкость, которая обеспечивает такое отличное уплотнение, также делает ПТФЭ уязвимым к истиранию. Он плохо подходит для регулирования суспензий или жидкостей, содержащих твердые абразивные частицы, которые быстро изнашивают седла и футеровку шарового затвора, вызывая отказ клапана.
Тепловое расширение
ПТФЭ имеет более высокий коэффициент теплового расширения, чем металлы, обычно используемые для корпуса клапана. В системах, подверженных широким и резким перепадам температур, эту разницу необходимо учитывать при проектировании клапана, чтобы избежать проблем с уплотнением.
Сделайте правильный выбор для вашего применения
Выбор правильного клапана зависит от соответствия его материальных свойств требованиям вашего конкретного процесса.
- Если ваш основной приоритет — работа с высококоррозионными химикатами: Клапан из ПТФЭ — отличный, экономически эффективный выбор благодаря его почти универсальной химической инертности.
- Если ваш основной приоритет — чистота и предотвращение загрязнения: Антиадгезионные, гидрофобные свойства ПТФЭ делают его идеальным для применений, требующих высочайшего уровня чистоты.
- Если ваше применение связано с высоким давлением или абразивными суспензиями: Вам следует рассмотреть клапан с более твердыми материалами седел, например, шаровой кран с металлическими седлами, чтобы обеспечить долговечность.
В конечном счете, понимание уникальных материальных свойств ПТФЭ является ключом к эффективному использованию этого клапана в сложных условиях.
Сводная таблица:
| Ключевая особенность | Преимущество |
|---|---|
| Смачиваемые части из ПТФЭ | Исключительная химическая стойкость и антиадгезионная поверхность |
| Механизм поворота на четверть оборота | Простое, быстрое управление вкл/выкл с низким рабочим моментом |
| Двунаправленный поток | Гибкость установки без потери производительности |
| Широкий диапазон температур | Надежная работа от -200°C до +260°C |
| Ограничения | Не идеален для применений с высоким давлением/абразивными средами |
Нужен надежный, коррозионностойкий клапан для вашего критически важного процесса?
KINTEK специализируется на производстве высокоточных компонентов из ПТФЭ, включая уплотнения, футеровки и лабораторную посуду на заказ. Наш опыт в изготовлении изделий из ПТФЭ гарантирует, что вы получите клапан, идеально подходящий для работы с вашими агрессивными химикатами или для применений, требующих высокой чистоты в полупроводниковой, медицинской, лабораторной или промышленной сферах.
Мы предлагаем изготовление на заказ от прототипов до крупносерийных заказов, уделяя первостепенное внимание точности и производительности.
Свяжитесь с KINTEK сегодня, чтобы обсудить ваше конкретное применение и получить решение, гарантирующее чистоту и долговечность.

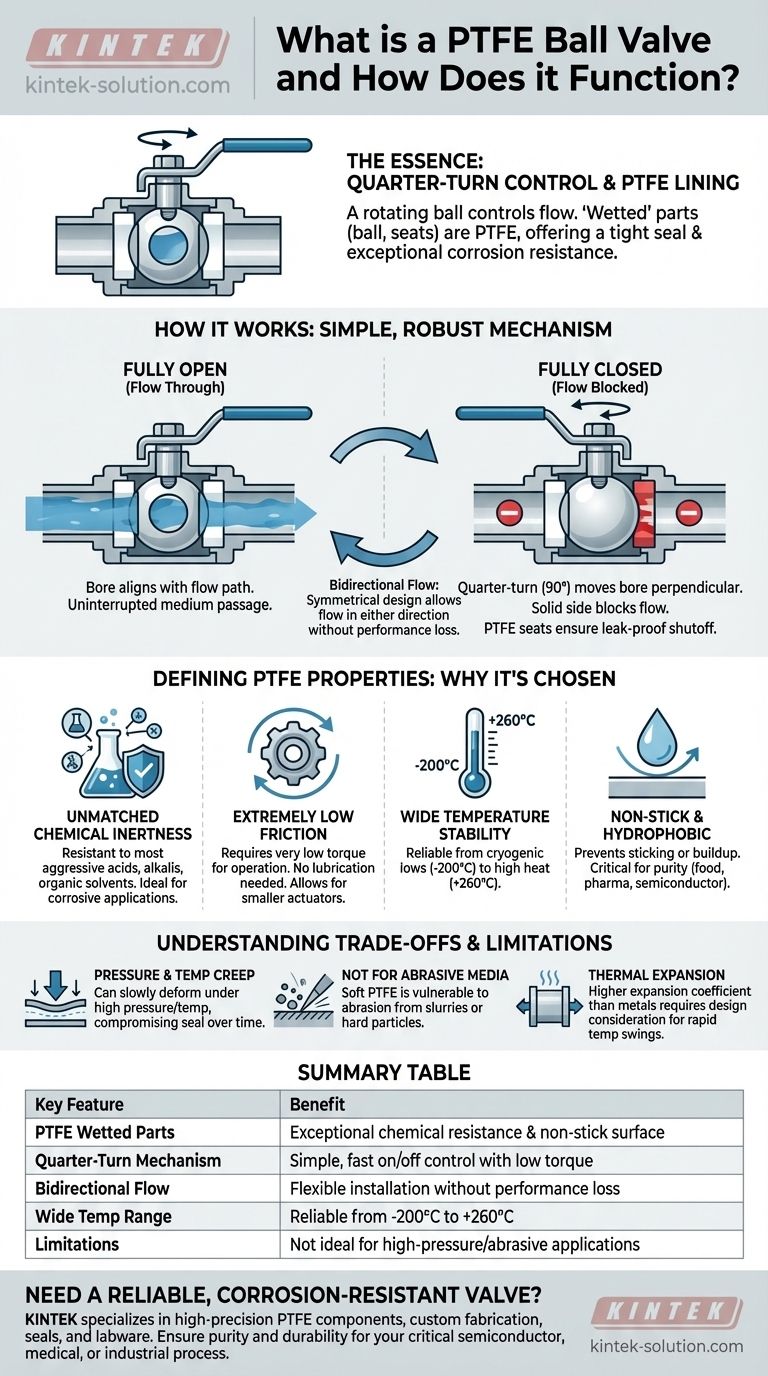

Визуальное руководство
