Конструкция клапана является самым критическим фактором в предотвращении деформации седел из Политетрафторэтилена (ПТФЭ). То, как спроектирован клапан, определяет, как механическое напряжение и давление среды распределяются на мягкий материал ПТФЭ. Конструкции, которые минимизируют и контролируют эту силу, такие как шаровой кран с цапфой, по своей сути превосходят конструкции, такие как плавающий шаровой кран, которые могут концентрировать огромное давление на седло, в предотвращении деформации.
Основной принцип прост: в превосходных конструкциях клапанов давление среды используется для мягкого прижатия легкого седла к неподвижному шару, тогда как в менее удачных конструкциях это же давление используется для вдавливания тяжелого, ничем не поддерживаемого шара в неподвижное седло. Это различие в способе приложения силы является основным определяющим фактором долговечности и герметичности седла из ПТФЭ.
Почему используется ПТФЭ (и почему он нуждается в защите)
Преимущество: Непревзойденная химическая стойкость
ПТФЭ, часто известный под торговой маркой Тефлон, является фторполимером, ценным благодаря своим исключительным свойствам. Его основная роль в клапане — действовать как барьер.
Выстилая или оборачивая внутренние компоненты клапана, ПТФЭ изолирует металлический корпус от прямого контакта с рабочей средой. Это обеспечивает превосходную защиту от коррозии и предотвращает загрязнение продукта, что критически важно в приложениях, требующих высокой чистоты или агрессивных химикатов.
Слабость: Восприимчивость к «холодному течению»
Несмотря на свою химическую стойкость, ПТФЭ является относительно мягким материалом. При длительном механическом давлении он подвержен явлению, называемому холодным течением, или ползучестью.
Это постепенная, необратимая деформация материала. В седле клапана холодное течение приводит к потере герметичности, вызывая утечки, увеличение крутящего момента привода и, в конечном итоге, отказ клапана. Цель хорошей конструкции клапана — смягчить эту присущую слабость.

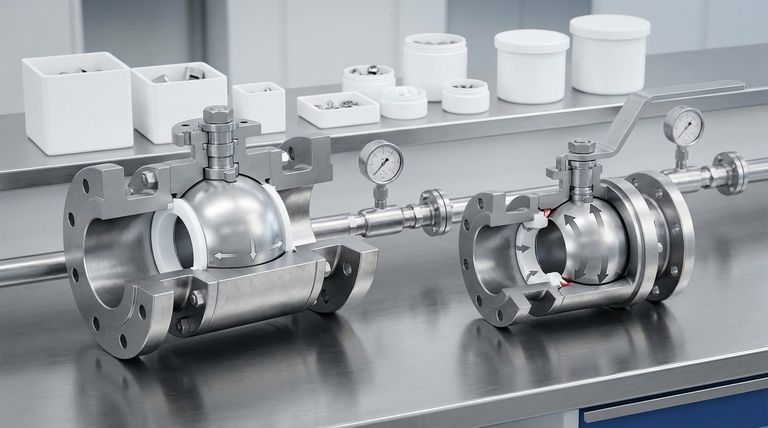

Механика герметизации: Две конкурирующие конструкции
Конструкция с плавающим шаром: Подход с высоким напряжением
В стандартном шаровом кране с плавающим шаром шар удерживается на месте только двумя седлами и может свободно перемещаться, или «плавать», немного вместе с потоком.
Когда клапан закрыт, давление среды со стороны входа прижимает всю поверхность шара к седлу ПТФЭ со стороны выхода. Эта большая сила, сконцентрированная на седле, является основной причиной деформации седла и холодного течения, особенно в системах с более высоким давлением.
Конструкция с цапфой: Решение с низким напряжением
Конструкция клапана с цапфой решает эту проблему путем механического закрепления шара сверху и снизу с помощью штока и цапфы. Шар фиксирован и не может перемещаться.
В этой конструкции давление среды воздействует на само седло, прижимая его сзади к неподвижному шару для создания уплотнения. Поскольку площадь поверхности на задней стороне седла намного меньше, чем площадь всего шара, приложенная сила значительно ниже. Это разумное использование физики предотвращает сдавливающее давление, которое приводит к деформации седла.
Понимание компромиссов
Стоимость и механическая сложность
Плавающий шаровой кран имеет более простую конструкцию с меньшим количеством деталей, что делает его более экономичным вариантом.
Краны с цапфой требуют дополнительных компонентов и более точного изготовления для размещения цапфового вала, что делает их более сложными и дорогими.
Прикладное давление и размер клапана
Конструкции с плавающим шаром вполне адекватны и экономичны для многих применений с низким давлением и малым диаметром, где общая сила, действующая на шар, управляема.
Конструкции с цапфой становятся необходимыми в системах с высоким давлением или большим диаметром. По мере увеличения давления и размера клапана сила, действующая на плавающий шар, растет экспоненциально, что делает механизм герметизации с низким напряжением, обеспечиваемый цапфой, необходимостью для надежности.
Сделайте правильный выбор для вашего применения
Выбор правильной конструкции клапана требует соответствия инженерных решений эксплуатационным требованиям вашей системы.
- Если ваш основной приоритет — экономическая эффективность в линиях низкого давления и малого диаметра: Плавающий шаровой кран часто является достаточным и экономичным решением.
- Если ваш основной приоритет — надежность в системах высокого давления или большого диаметра: Конструкция с цапфой необходима для предотвращения деформации седла из ПТФЭ и обеспечения долговечного, герметичного уплотнения.
- Если ваш основной приоритет — работа с агрессивными или высокочистыми средами: Выбор конструкции клапана (с цапфой или плавающий) так же важен, как и выбор материала (ПТФЭ), для обеспечения структурной целостности клапана.
Понимание этих механических принципов позволяет вам выбирать клапан на основе его инженерных достоинств, обеспечивая надежность всей вашей системы.
Сводная таблица:
| Особенность конструкции | Плавающий шаровой кран | Кран с цапфой |
|---|---|---|
| Основной механизм герметизации | Давление среды прижимает шар к седлу | Давление среды прижимает седло к неподвижному шару |
| Нагрузка на седло из ПТФЭ | Высокое, концентрированное давление | Низкое, контролируемое давление |
| Риск деформации седла | Высокий, особенно в системах высокого давления | Низкий, конструкция предотвращает холодное течение |
| Идеальное применение | Системы низкого давления, малого диаметра, чувствительные к стоимости | Системы высокого давления, большого диаметра, критической надежности |
| Относительная стоимость | Ниже | Выше |
Обеспечьте надежность вашей системы с помощью прецизионно изготовленных компонентов из ПТФЭ от KINTEK.
Правильная конструкция клапана имеет решающее значение для предотвращения отказа седла из ПТФЭ. В KINTEK мы специализируемся на производстве высокоэффективных, изготовленных на заказ уплотнений, футеровок и лабораторной посуды из ПТФЭ для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Наш опыт гарантирует, что ваши компоненты спроектированы и изготовлены с учетом ваших конкретных рабочих давлений и сред, от прототипов до крупносерийного производства.
Свяжитесь с нами сегодня, чтобы обсудить, как наши прецизионные решения из ПТФЭ могут повысить производительность и долговечность вашей системы.
Получить индивидуальное коммерческое предложение и техническую поддержку

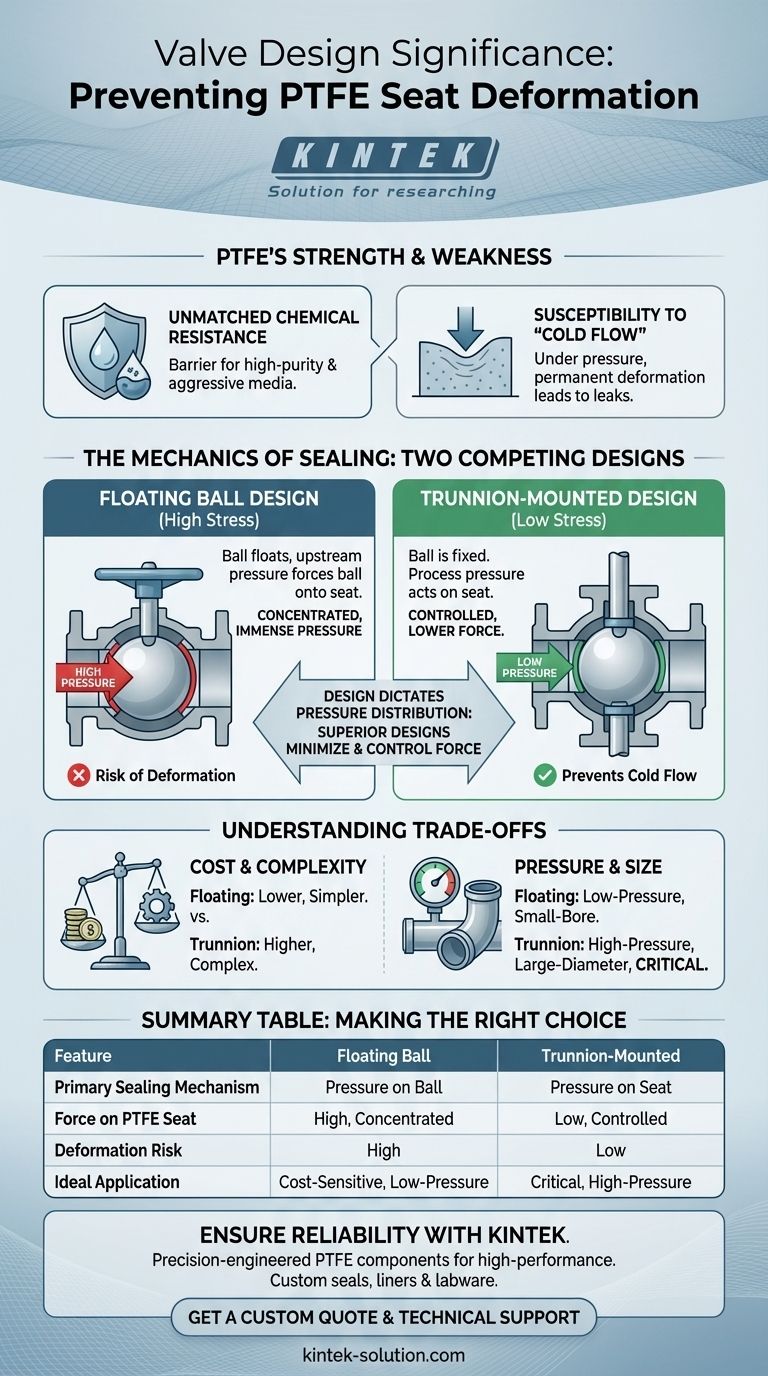

Визуальное руководство
