В трубопроводных системах ПТФЭ служит критически важным средством гашения вибрации и снижения напряжений. Он выполняет эту функцию, в первую очередь, действуя как футеровка или прокладка, которая поглощает удары и смягчает воздействие между трубами и их опорными конструкциями. Основные компоненты, такие как компенсаторы из ПТФЭ, также устанавливаются непосредственно в трубопровод для поглощения вибраций в более крупном масштабе и компенсации теплового расширения.
Основная функция ПТФЭ в трубопроводах выходит за рамки простого гашения вибрации. Он решает три взаимосвязанные проблемы — вибрацию, трение и тепловое расширение — обеспечивая низкофрикционный, абсорбирующий барьер, который защищает всю систему от механических нагрузок и преждевременного износа.
Как ПТФЭ снижает механические нагрузки
Эффективность ПТФЭ обусловлена уникальным сочетанием физических свойств. Эти свойства используются в различных компонентах для решения специфических, но связанных проблем внутри трубопроводной системы.
Прямое поглощение вибрации

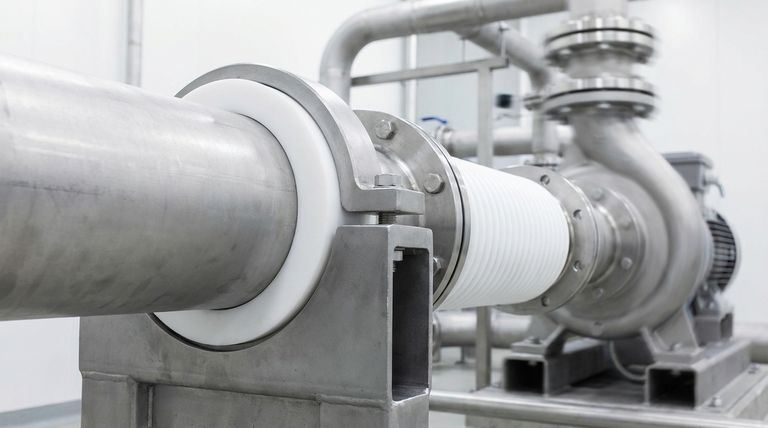

Вибрации от насосов, турбулентности жидкости или внешних источников вызывают движение труб и их стук о опоры. Когда между трубой и опорным хомутом помещается футеровка или прокладка из ПТФЭ, она действует как амортизатор. Этот мягкий, абсорбирующий слой рассеивает кинетическую энергию удара, гасит вибрацию и снижает сопутствующий шум.
Снижение износа, вызванного трением
Трубы не просто вибрируют; они также расширяются и сжимаются при изменении температуры. ПТФЭ обладает чрезвычайно низким коэффициентом трения, что позволяет трубам плавно скользить по опорным конструкциям. Это предотвращает эффект «схватывания-скольжения», когда трение заставляет трубу застревать и отпускаться, вызывая напряжение и абразивный износ.
Компенсация движения системы
Для движений в более крупном масштабе и вибраций всей системы в трубопровод интегрируются компенсаторы из ПТФЭ. Эти гибкие, гофрированные компоненты предназначены для сжатия, растяжения и отклонения, поглощая механические удары и термические напряжения, которые в противном случае привели бы к усталости и повреждению жестких секций труб и штуцеров оборудования.
Понимание более широких преимуществ
Устраняя коренные причины механических нагрузок, ПТФЭ обеспечивает преимущества, которые повышают общую производительность и долговечность системы.
Сохранение структурной целостности
Постоянная вибрация и трение приводят к усталости металла, эрозии поверхности и ослаблению соединений. Снижая эти силы в каждой точке контакта, ПТФЭ предотвращает кумулятивное повреждение, сохраняя структурную целостность как труб, так и их опор в долгосрочной перспективе.
Предотвращение коррозии
ПТФЭ химически инертен и действует как изолирующий барьер. Предотвращая прямой контакт металла с металлом между трубой и ее опорной конструкцией (которая может быть изготовлена из другого металла), он помогает снизить риск гальванической коррозии.
Снижение затрат на техническое обслуживание
Прямым результатом уменьшения износа, повреждений от вибрации и коррозии является более надежная система. Это приводит к увеличению срока службы, меньшему количеству непредвиденных отказов и значительному сокращению дорогостоящего ремонта и простоев на техническое обслуживание.
Ключевые соображения и компромиссы
Хотя ПТФЭ очень эффективен, крайне важно понимать контекст его использования. Его ценность заключается в его свойствах, а не в его структурной прочности.
ПТФЭ — функциональный, а не конструкционный компонент
ПТФЭ почти всегда используется в качестве футеровки, покрытия или гибкого элемента в более прочной сборке. Например, опорная плита из ПТФЭ состоит из слоя ПТФЭ, прикрепленного к стальной опорной пластине. Сталь обеспечивает структурную поддержку, в то время как ПТФЭ обеспечивает низкофрикционную, виброгасящую поверхность.
Ограничения по температуре и давлению
ПТФЭ обладает отличной термостойкостью, но она не безгранична. Конкретный тип ПТФЭ и конструкция компонента (например, компенсатор) будут иметь четко определенные пределы рабочей температуры и давления, которые необходимо соблюдать на этапе проектирования системы.
Правильная установка имеет решающее значение
Производительность компонентов из ПТФЭ в значительной степени зависит от их установки. Неправильно подогнанные футеровки или плохо установленные опорные плиты могут не обеспечить должной защиты, концентрируя напряжение в непредусмотренных местах и подрывая их назначение.
Как сделать правильный выбор для вашей цели
Чтобы эффективно применять ПТФЭ, сопоставьте компонент с основной проблемой, которую вы хотите решить.
- Если ваш основной фокус — снижение шума и высокочастотного дребезга: Используйте футеровки и прокладки из ПТФЭ во всех точках контакта трубы с опорой для амортизации ударов.
- Если ваш основной фокус — управление тепловым расширением и сжатием: Установите опорные плиты из ПТФЭ, которые используют его низкофрикционные свойства для обеспечения плавного осевого перемещения.
- Если ваш основной фокус — изоляция оборудования или поглощение крупных системных ударов: Установите компенсаторы или гибкие соединения из ПТФЭ непосредственно в трубопровод.
В конечном счете, интеграция правильных компонентов из ПТФЭ — это стратегическая инвестиция в долгосрочное состояние и эксплуатационную надежность вашей трубопроводной системы.
Сводная таблица:
| Компонент из ПТФЭ | Основная функция | Ключевое преимущество |
|---|---|---|
| Футеровки/Прокладки из ПТФЭ | Амортизация труб на опорах | Поглощает удары, гасит вибрацию и шум |
| Опорные плиты из ПТФЭ | Обеспечивают плавное движение труб | Снижает износ, вызванный трением при тепловом расширении |
| Компенсаторы из ПТФЭ | Поглощают движение в крупном масштабе | Защищает от системных ударов и напряжений |
Защитите свои трубопроводные системы от дорогостоящих повреждений от вибрации и износа. KINTEK специализируется на производстве прецизионных компонентов из ПТФЭ — включая индивидуальные уплотнения, футеровки, опорные плиты и компенсаторы — для полупроводниковой, медицинской, лабораторной и промышленной отраслей. Независимо от того, нужны ли вам прототипы или крупносерийные заказы, наше индивидуальное изготовление обеспечивает оптимальную производительность и долговечность для ваших критически важных применений. Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваши конкретные требования и получить индивидуальное решение.

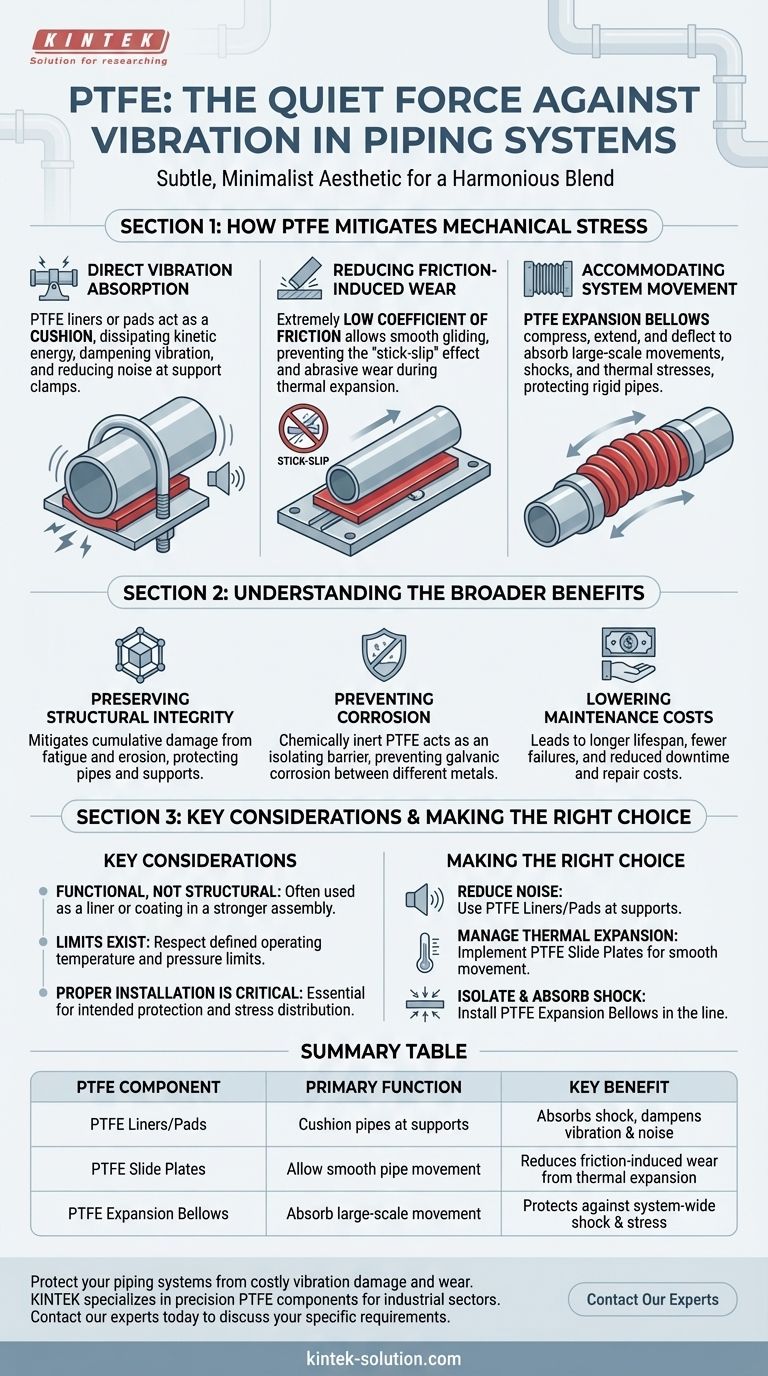

Визуальное руководство
